Bộ lọc nhiễu Enerdoor – Kiểm soát EMI/RFI cho máy móc và hệ thống tự động hóa

Một tủ điện công nghiệp, nhiễu không phải lúc nào cũng biểu hiện bằng một thiết bị bị cháy hay một lỗi rõ ràng trên màn hình. Có những dây chuyền chạy bình thường phần lớn thời gian nhưng PLC thỉnh thoảng reset, cảm biến cho giá trị không ổn định, tín hiệu encoder sai lệch hoặc bộ truyền thông mất kết nối khi biến tần hoạt động. Đây là kiểu sự cố khiến kỹ thuật viên mất nhiều thời gian vì nguyên nhân thực tế có thể nằm ở nhiễu điện từ EMI/RFI chứ không phải ở bản thân thiết bị điều khiển.

Bộ lọc nhiễu Enerdoor được phát triển để xử lý nhóm vấn đề này. Enerdoor hiện có danh mục EMI/RFI Filter khá rộng, từ bộ lọc một pha, ba pha, ba pha có dây trung tính cho đến DC EMI Filter, phục vụ các hệ thống automation, HVAC, machine tool, data center và nhiều ứng dụng công nghiệp khác.

Bộ lọc nhiễu Enerdoor thực sự xử lý điều gì?

EMI là viết tắt của Electromagnetic Interference, tức nhiễu điện từ. RFI là Radio Frequency Interference, thường được dùng cho nhiễu nằm trong vùng tần số cao hơn. Trong hệ thống điện công nghiệp, nguồn nhiễu có thể xuất phát từ biến tần, servo drive, nguồn switching, contactor, motor hoặc các thiết bị đóng cắt công suất.

Enerdoor mô tả EMI/RFI Filter là thiết bị thụ động dùng để giảm nhiễu dẫn truyền trên đường nguồn hoặc đường tín hiệu. Một bộ lọc điển hình sẽ tác động lên cả nhiễu mode vi sai và nhiễu mode chung, hai dạng nhiễu thường xuất hiện trong hệ thống điện tử công suất.

Không phải mọi bộ lọc nhiễu Enerdoor đều giống nhau

Một trong những điểm dễ gây nhầm khi chọn thiết bị là chỉ nhìn vào tên “EMI Filter” rồi lựa model theo dòng điện. Thực tế Enerdoor chia bộ lọc thành nhiều nhóm riêng theo nguồn điện và đặc tính tải.

Với hệ thống một pha, hãng có các series như FIN21, FIN26, FIN27G, FIN27, FIN33, FIN35, FIN40, FIN50, FIN57, FIN60, FIN70 và FIN80. Ở hệ thống ba pha, danh mục mở rộng sang FIN538, FIN538S, FIN539S, FIN1200, FIN1500, FIN1600, FIN1700, FIN1900 và nhiều biến thể khác. Ngoài ra còn có nhóm ba pha + neutral và DC EMI Filter.

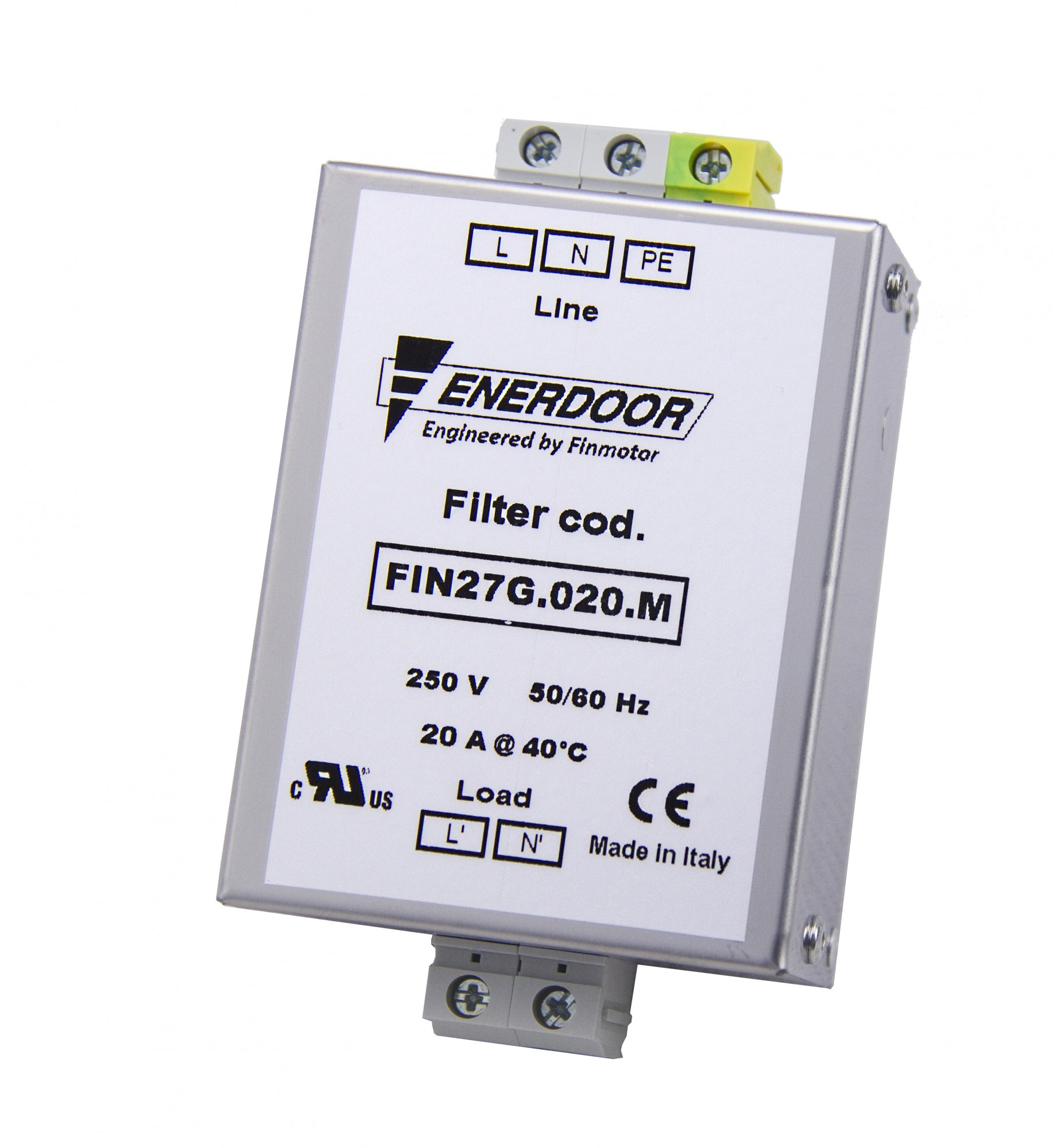

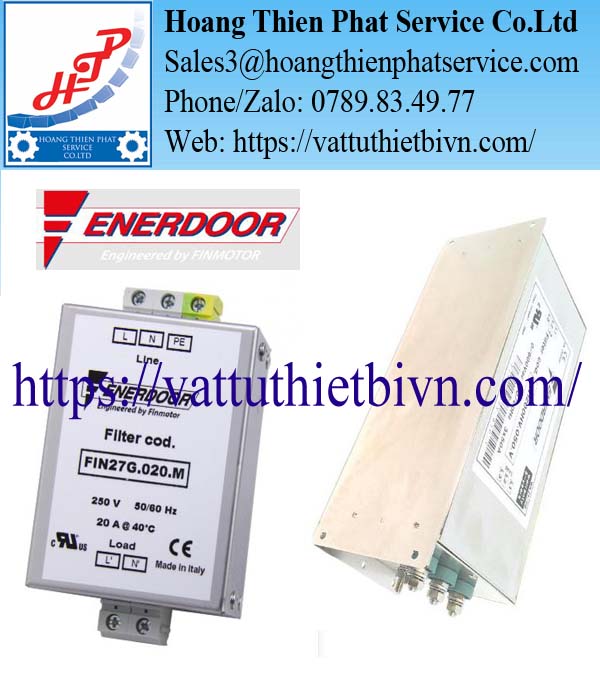

FIN27 – một ví dụ điển hình của bộ lọc nhiễu Enerdoor một pha

FIN27 là một trong những dòng dễ hình dung nhất khi nói về EMI Filter Enerdoor. Dòng này sử dụng cho nguồn một pha, điện áp danh định 250 VAC và có các mức dòng từ 3 A đến 20 A. Hãng công bố FIN27 có dòng rò thấp, hỗ trợ lắp DIN rail hoặc panel, đồng thời có khả năng suy giảm nhiễu mode chung và mode vi sai.

Các biến thể phổ biến gồm:

FIN27.003.M – 3 A
FIN27.006.M – 6 A
FIN27.010.M – 10 A
FIN27.016.M – 16 A
FIN27.020.M – 20 A. Enerdoor

Những model này thường phù hợp với các thiết bị tự động hóa, nguồn điều khiển, servo, drive nhỏ hoặc những máy sử dụng nguồn một pha và cần kiểm soát nhiễu dẫn truyền.

FIN1200 – khi tải công nghiệp lớn hơn rất nhiều

Nếu FIN27 đại diện cho nhóm nhỏ gọn thì FIN1200 lại cho thấy quy mô ứng dụng rất khác.

FIN1200 là bộ lọc EMI/RFI ba pha cho ứng dụng công nghiệp. Enerdoor công bố dòng định mức của series này từ 5 A đến 3000 A, điện áp danh định 480 VAC; phiên bản HV có thể lên tới 600 VAC. Dòng này cũng được hãng nhấn mạnh về khả năng suy giảm nhiễu common mode và differential mode, với dòng rò thấp.

Vì vậy, cùng mang tên Bộ lọc nhiễu Enerdoor, nhưng một model dùng cho tải điều khiển vài ampere và một model dùng cho hệ thống công suất hàng trăm hoặc hàng nghìn ampere hoàn toàn khác nhau về kích thước, kết nối và môi trường ứng dụng.

Khi nào nên nghĩ tới Bộ lọc nhiễu Enerdoor?

Có một dấu hiệu khá điển hình: hệ thống chỉ xuất hiện lỗi khi một thiết bị công suất bắt đầu hoạt động.

Ví dụ, khi biến tần tăng tần số thì encoder mất tín hiệu. Khi motor lớn chạy, màn hình HMI chớp hoặc reset. Khi servo tăng tốc, cảm biến analog bắt đầu dao động. Hoặc một máy mới lắp vào dây chuyền khiến các thiết bị ở khu vực khác bắt đầu hoạt động không ổn định.

Enerdoor cũng nhấn mạnh ứng dụng của EMI filter trong các hệ thống có VFD, servo drive, automation và machine tools. Một số tài liệu của hãng đề cập việc VFD và servo drive có thể phát sinh nhiễu cao tần gây ảnh hưởng đến các thiết bị khác trong hệ thống.

Bộ lọc nhiễu Enerdoor có phải bộ lọc sóng hài không?

Không.

Đây là điểm rất quan trọng khi tư vấn khách hàng. Bộ lọc nhiễu Enerdoor EMI/RFI Filter chủ yếu xử lý nhiễu điện từ ở vùng tần số cao hơn. Trong khi đó, harmonic filter được dùng để xử lý méo hài liên quan đến các thành phần bội của tần số nguồn.

Enerdoor tách hai nhóm sản phẩm này thành các danh mục độc lập. Hãng có EMI-RFI Filters riêng, đồng thời có Active Harmonic Filter, Passive Harmonic Filter và Line Reactor cho bài toán chất lượng điện. Nếu khách hàng chỉ nói “máy bị nhiễu”, việc đầu tiên không nên là chọn filter ngay mà cần xác định họ đang gặp EMI, harmonic hay vấn đề phía motor.

EMI Filter Enerdoor cũng không hoàn toàn giống bộ lọc đầu ra biến tần

Một nhầm lẫn khác là sử dụng EMI filter thay cho output filter của biến tần. Ở phía đầu ra VFD, mục tiêu có thể là giảm dV/dt, bảo vệ cách điện motor, giảm ảnh hưởng của cáp dài hoặc làm dạng sóng gần sine hơn. Với nhóm này Enerdoor có các sản phẩm riêng như dV/dt filter, load reactor và sine wave filter. Enerdoor

Trong khi đó, Bộ lọc nhiễu Enerdoor thường được lựa chọn khi mục tiêu chính là kiểm soát EMI/RFI. Hai thiết bị có thể cùng xuất hiện trong một hệ thống nhưng không nên coi là thay thế trực tiếp cho nhau.

Một model nhỏ chưa chắc phù hợp hơn chỉ vì tải nhỏ

Khi chọn filter, kỹ thuật viên thường tập trung vào ampere. Nhưng dòng điện không phải thông số duy nhất. Một filter có thể dư dòng nhưng không đạt hiệu quả mong muốn nếu đặc tuyến suy hao không phù hợp với dải tần gây nhiễu.

Ví dụ FIN1900EG được Enerdoor công bố có khả năng suy giảm cao ở vùng tần số thấp từ khoảng 100 kHz đến 2 MHz, bên cạnh khả năng attenuation mode chung và mode vi sai. Điều này cho thấy lý do hãng xây nhiều series khác nhau: mỗi máy có thể phát sinh phổ nhiễu khác nhau và một model “dùng được về điện áp, dòng” chưa chắc đã là model tối ưu về EMC.

Vị trí lắp Bộ lọc nhiễu Enerdoor ảnh hưởng rất lớn đến hiệu quả

Bộ lọc tốt nhưng lắp không đúng cách vẫn có thể cho kết quả kém. Với hệ thống công nghiệp, EMI filter thường nên được đặt càng gần điểm nguồn của thiết bị cần lọc càng tốt. Đường dây phía “Line” và phía “Load” cần bố trí hợp lý để tránh nhiễu ghép chéo trở lại sau bộ lọc.

Tiếp địa cũng đặc biệt quan trọng. Một bộ lọc có cấu trúc tụ xuống PE nhưng điểm nối đất dài, trở kháng cao hoặc tiếp xúc kém sẽ làm suy giảm hiệu quả ở tần số cao. Đây là lý do xử lý EMC không chỉ là “mua thêm một cục filter”, mà còn liên quan trực tiếp đến bố trí tủ điện, dây dẫn, shielding và grounding.

Bộ lọc nhiễu Enerdoor cho nguồn DC

Enerdoor không giới hạn sản phẩm ở AC. Danh mục DC EMI Filter hiện có các dòng như FIN1220, FIN1520 và FIN7212, với các dải dòng khá rộng. Website hãng liệt kê FIN1220 từ 5 đến 3000 A ở mức điện áp danh định 1000 VDC, trong khi FIN1520 có các cấu hình đến 1500 A.

Nhóm này đặc biệt đáng chú ý trong các hệ thống năng lượng tái tạo, nguồn DC công suất lớn hoặc thiết bị điện tử công suất sử dụng bus DC.

Tại sao Enerdoor có nhiều dòng EMI Filter đến vậy?

Không phải để làm danh mục phức tạp hơn. Trong thực tế, một nhà máy có thể cùng lúc tồn tại nguồn 230 VAC một pha, 400/480 VAC ba pha, 3P+N và nguồn DC. Tải cũng khác nhau từ PLC vài ampere tới inverter hàng trăm ampere.

Thêm vào đó là yêu cầu về dòng rò, khả năng suy giảm common mode, differential mode, kích thước, cách đấu terminal, busbar và chứng nhận. Do vậy, một hãng chuyên sâu về EMC bắt buộc phải có nhiều cấu hình filter thay vì cố sử dụng một vài model cho mọi ứng dụng.

Ứng dụng thực tế của Bộ lọc nhiễu Enerdoor

Enerdoor liệt kê EMI/RFI Filter cho nhiều thị trường như automation, HVAC, data center & IT infrastructure, renewable energy, machine tools và một số ứng dụng chuyên biệt khác.

Trong nhà máy, sản phẩm có thể được dùng trong tủ điều khiển máy CNC, dây chuyền đóng gói, máy ép, hệ thống robot, tủ HVAC, dây chuyền xử lý thực phẩm, máy sử dụng servo drive hoặc các hệ thống có nhiều biến tần cùng hoạt động.

Mục tiêu không phải làm máy “chạy mạnh hơn”. Giá trị của Bộ lọc nhiễu Enerdoor nằm ở việc tạo môi trường điện sạch hơn cho các thiết bị điện tử nhạy cảm và giảm khả năng nhiễu lan truyền từ máy này sang máy khác.

Chọn Bộ lọc nhiễu Enerdoor cho hàng thay thế

Nếu máy đã có sẵn Enerdoor, cách nhanh nhất là đọc đầy đủ model trên nameplate. Không nên chỉ gửi mã series như “FIN27” hoặc “FIN1200”. Ví dụ FIN27.016.M đã thể hiện rõ series FIN27 và mức dòng 16 A. Với những series lớn hơn, hậu tố model còn có thể liên quan đến cấu hình điện áp, terminal hoặc kiểu thiết kế.

Chọn cho máy mới thì cần quan tâm những thông số nào?

Nếu chưa có model cũ, việc lựa chọn nên bắt đầu từ hệ thống. Cần xác định điện áp, số pha, dòng tải, loại tải, nguồn gây nhiễu, vị trí filter dự kiến và dải tần nhiễu nếu đã có kết quả đo.

Một máy dùng servo nhỏ và một tủ biến tần 200 kW đều có thể cần EMI filter, nhưng thiết bị phù hợp sẽ hoàn toàn khác nhau. Đây cũng là lý do Bộ lọc nhiễu Enerdoor nên được chọn theo điều kiện thực tế thay vì chỉ căn theo công suất motor.

Bộ lọc nhiễu Enerdoor – một thiết bị nhỏ nhưng tác động trực tiếp tới độ ổn định của hệ thống

Trong một dây chuyền tự động hóa hiện đại, PLC, HMI, encoder, cảm biến, servo và biến tần phải hoạt động đồng thời trong cùng một môi trường điện. Càng nhiều thiết bị điện tử công suất, nguy cơ nhiễu càng tăng.

Bộ lọc nhiễu Enerdoor được sử dụng để kiểm soát phần nhiễu đó trước khi nó trở thành lỗi khó truy tìm trong hệ thống. Với danh mục từ filter một pha nhỏ gọn đến filter ba pha công suất hàng nghìn ampere, Enerdoor có thể đáp ứng từ máy đơn lẻ đến các hệ thống công nghiệp quy mô lớn. Enerdoor

Điểm quan trọng nhất vẫn là lựa đúng model cho đúng nguồn nhiễu. Khi đó EMI filter không chỉ là một phụ kiện trong tủ điện mà trở thành một phần trực tiếp của chiến lược EMC cho toàn bộ máy.
