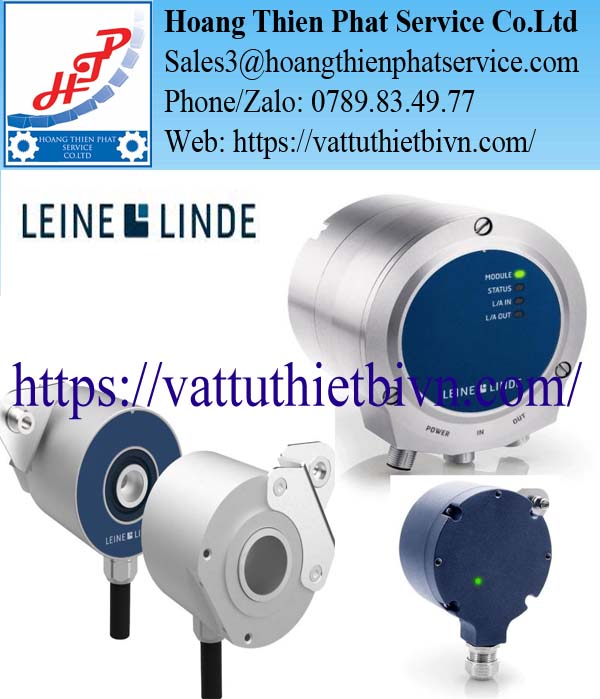

Bộ mã hóa tuyệt đối Leine Linde – Giải pháp xác định vị trí trục trong hệ thống tự động hóa

Bộ mã hóa tuyệt đối Leine Linde được phát triển nhằm đáp ứng yêu cầu này, cung cấp dữ liệu vị trí dưới dạng tín hiệu số để tích hợp với PLC, hệ thống truyền động và bộ điều khiển chuyển động. Trong một dây chuyền tự động hóa, việc kiểm soát vị trí của trục quay quan trọng không kém việc điều khiển tốc độ động cơ. Đối với những thiết bị nâng hạ, máy sản xuất hoặc cơ cấu định vị, bộ điều khiển cần xác định chính xác vị trí thực tế của trục để vận hành đúng hành trình.

Leine Linde là thương hiệu đến từ Thụy Điển, chuyên sản xuất encoder công nghiệp với các dòng thiết bị dành cho môi trường làm việc khắc nghiệt. Trong đó, Absolute Encoder Leine Linde được ứng dụng tại nhà máy thép, dây chuyền giấy, thiết bị khai khoáng, cầu trục và hệ thống truyền động cần giám sát vị trí liên tục.

Khi hệ thống cần biết chính xác trục đang ở vị trí nào

Một động cơ có thể quay đúng tốc độ nhưng cơ cấu máy vẫn không dừng tại vị trí yêu cầu. Điều này xảy ra khi hệ thống không có đủ thông tin phản hồi về vị trí thực tế hoặc khi dữ liệu vị trí bị mất sau một lần ngắt nguồn. Đối với bộ mã hóa gia tăng, vị trí được xác định bằng cách đếm xung từ một vị trí tham chiếu. Nếu bộ điều khiển mất dữ liệu đếm, hệ thống có thể cần thực hiện lại thao tác tìm gốc.

Bộ mã hóa tuyệt đối Leine Linde sử dụng phương pháp xác định vị trí khác. Thay vì chỉ cung cấp chuỗi xung để bộ điều khiển cộng dồn, thiết bị truyền giá trị vị trí đã được mã hóa. Nhờ đó, bộ điều khiển có thể đọc được vị trí trong phạm vi đo của encoder sau khi nguồn được khôi phục.

Absolute Encoder Leine Linde xử lý dữ liệu vị trí như thế nào?

Khi trục encoder chuyển động, phần tử đo bên trong thiết bị ghi nhận sự thay đổi vị trí góc. Tín hiệu này được xử lý thành dữ liệu số tương ứng với vị trí của trục. Đối với encoder tuyệt đối đơn vòng, giá trị đo thể hiện vị trí góc trong phạm vi 360 độ. Khi sử dụng encoder đa vòng, dữ liệu còn bao gồm thông tin số vòng quay, cho phép xác định vị trí trên hành trình dài hơn một vòng.

Dữ liệu từ bộ mã hóa tuyệt đối Leine Linde được truyền về bộ điều khiển thông qua giao diện tương thích. Tùy dòng sản phẩm, thiết bị có thể sử dụng SSI, EnDat hoặc các giao thức mạng công nghiệp như PROFINET và EtherNet/IP. Điểm quan trọng là dữ liệu vị trí không chỉ được dùng để hiển thị. PLC hoặc bộ điều khiển chuyển động có thể sử dụng thông tin này để thực hiện lệnh dừng, điều chỉnh vị trí hoặc kiểm tra sự sai lệch giữa vị trí đặt và vị trí thực tế.

Những vị trí lắp đặt phù hợp với bộ mã hóa tuyệt đối Leine Linde

Trục nâng hạ cần xác định hành trình chính xác

Trong hệ thống cầu trục hoặc tời nâng, trục động cơ có thể quay nhiều vòng để đưa tải đến vị trí mong muốn. Việc xác định vị trí tuyệt đối hỗ trợ bộ điều khiển theo dõi hành trình mà không chỉ phụ thuộc vào thời gian vận hành động cơ.

Multi-turn Absolute Encoder Leine Linde đặc biệt phù hợp với nhóm ứng dụng này. Thiết bị cung cấp dữ liệu vị trí qua nhiều vòng quay, hỗ trợ kiểm soát điểm dừng và xác định trạng thái cơ cấu sau khi hệ thống khởi động lại. Tuy nhiên, dữ liệu encoder chỉ là một thành phần của hệ thống điều khiển. Những chức năng giới hạn hành trình và bảo vệ an toàn vẫn cần được thiết kế bằng các thiết bị, giải pháp phù hợp.

Cơ cấu điều chỉnh trong dây chuyền cán thép

Tại các nhà máy thép, nhiều cơ cấu cần điều chỉnh vị trí theo yêu cầu công nghệ. Vị trí trục sai lệch có thể làm ảnh hưởng đến quá trình cán, điều chỉnh khe hở hoặc phối hợp giữa những bộ phận truyền động.

Bộ mã hóa tuyệt đối Leine Linde hỗ trợ phản hồi vị trí để hệ thống thực hiện điều khiển chính xác hơn. Đối với những nơi có rung động và tải cơ khí lớn, các phiên bản Heavy Duty hoặc Extreme có cấu hình phù hợp sẽ được ưu tiên xem xét.

Máy cuộn, máy đóng gói và cơ cấu định vị tự động

Trong các máy sản xuất có nhiều chu trình lặp lại, dữ liệu vị trí giúp xác định trạng thái trục trước khi thực hiện thao tác tiếp theo. Encoder tuyệt đối có thể được tích hợp tại cơ cấu xoay, trục điều chỉnh hoặc hệ thống định vị.

Nhờ khả năng cung cấp giá trị vị trí trực tiếp, bộ điều khiển có thể giám sát cơ cấu và giảm sự phụ thuộc vào thao tác tìm gốc sau khi cấp nguồn, trong phạm vi chức năng của phiên bản encoder được sử dụng.

Chọn Absolute Encoder Leine Linde theo điều kiện vận hành thay vì chỉ dựa vào series

Không phải hệ thống nào cũng cần sử dụng encoder có cấu hình cao nhất. Sự khác biệt giữa các dòng Leine Linde nằm ở thiết kế cơ khí, khả năng chịu môi trường, phương thức truyền dữ liệu và yêu cầu điều khiển vị trí.

Những yêu cầu kỹ thuật thường bị bỏ sót khi thay thế encoder tuyệt đối

Việc thay thế bộ mã hóa tuyệt đối Leine Linde không đơn giản là lựa chọn một encoder có cùng đường kính trục hoặc cùng số bit. Hai thiết bị có hình dạng gần giống nhau vẫn có thể không tương thích nếu sử dụng giao thức truyền thông hoặc cấu hình dữ liệu vị trí khác nhau.

Tương tự, encoder đơn vòng không phải lựa chọn tương đương với encoder đa vòng khi bộ điều khiển cần theo dõi số vòng quay của trục. Sai khác về độ phân giải, chiều đếm, kiểu đầu nối hoặc thông số nguồn cấp cũng có thể khiến hệ thống không nhận được dữ liệu như mong muốn.

Vì vậy, khi xác định encoder thay thế, kỹ thuật viên cần đối chiếu mã sản phẩm đầy đủ, chuẩn truyền thông, độ phân giải, điện áp, kiểu trục và kích thước mặt bích. Với những thiết bị sử dụng trong hệ thống an toàn chức năng, việc thay thế còn phải đáp ứng các yêu cầu chứng nhận và tương thích của toàn bộ hệ thống.

Encoder tuyệt đối Leine Linde dành cho môi trường đặc biệt

Ngoài những ứng dụng tự động hóa thông thường, Leine Linde còn phát triển các sản phẩm dành cho môi trường có yêu cầu chuyên biệt. Điển hình là các phiên bản 647 Single-turn và 648 Multi-turn thuộc dòng 600, được thiết kế cho khu vực có nguy cơ cháy nổ. Các sản phẩm này có phiên bản trục đặc và trục rỗng, sử dụng kết cấu thép không gỉ.

Bộ mã hóa cung cấp thông tin vị trí góc và có phiên bản đa vòng để theo dõi chuyển động của cơ cấu điều chỉnh hướng. Điều này cho thấy bộ mã hóa tuyệt đối Leine Linde không chỉ được phát triển cho mục đích định vị thông thường, mà còn phục vụ các hệ thống yêu cầu thiết kế chuyên biệt về môi trường và chức năng vận hành.

Giá trị của bộ mã hóa tuyệt đối Leine Linde đối với hệ thống điều khiển

Giá trị chính của Absolute Encoder Leine Linde nằm ở khả năng cung cấp dữ liệu vị trí có thể sử dụng trực tiếp trong quá trình điều khiển. Khi bộ điều khiển nhận được vị trí thực tế của trục, hệ thống có thêm cơ sở để thực hiện các chức năng định vị, đồng bộ chuyển động và giám sát hành trình.

Khi cần thay thế hoặc đầu tư thiết bị mới, bộ mã hóa tuyệt đối Leine Linde nên được lựa chọn dựa trên nhiệm vụ đo vị trí, điều kiện làm việc và cấu trúc điều khiển thực tế. Đây là yếu tố quyết định khả năng khai thác hiệu quả và tính ổn định lâu dài của hệ thống.
