Bộ truyền động Pora PR-UM-90C-150 motor 90W, hành trình 150mm

Trong dây chuyền xử lý vật liệu dạng cuộn, sai lệch vài milimét có thể ảnh hưởng toàn bộ công đoạn phía sau. Mép màng bị trôi khiến đường in lệch, vị trí cắt thiếu chính xác hoặc cuộn thành phẩm không đều. Đây chính là vị trí mà bộ truyền động Pora PR-UM-90C-150 phát huy vai trò.

Thiết bị tiếp nhận lệnh từ bộ điều khiển và tạo chuyển động hiệu chỉnh cơ khí. Nhờ đó, cụm con lăn hoặc giá đỡ được dịch chuyển về đúng vị trí yêu cầu. Model sử dụng motor 90W và cung cấp hành trình làm việc 150mm.

Pora xếp dòng PR-UM vào nhóm motor actuator dành cho điều khiển vị trí. Hãng nhấn mạnh khả năng điều khiển nhanh, chính xác và vận hành hoàn toàn bằng điện. Thông tin này được công bố trên trang sản phẩm PR-UM của Pora.

Pora PR-UM-90C-150 xử lý bài toán gì trong dây chuyền?

Vật liệu dạng cuộn hiếm khi chạy thẳng tuyệt đối trong suốt quá trình sản xuất. Độ căng thay đổi, trục cuốn chưa cân hoặc bề mặt vật liệu không đồng đều đều có thể gây lệch mép. Nếu không điều chỉnh kịp thời, sai số tiếp tục tích lũy theo chiều dài cuộn.

Pora PR-UM-90C-150 không trực tiếp phát hiện mép vật liệu. Nhiệm vụ này thuộc về cảm biến EPC hoặc LFC. Bộ truyền động đảm nhận bước cuối cùng: biến lệnh điện thành chuyển động cơ khí để đưa vật liệu về vị trí chuẩn.

Cách phân chia nhiệm vụ như vậy giúp hệ thống phản hồi liên tục. Cảm biến giám sát, bộ điều khiển xử lý và actuator thực hiện hiệu chỉnh. Mỗi bộ phận phụ trách một công đoạn rõ ràng nên việc kiểm tra lỗi cũng thuận tiện hơn.

Thông số nhận diện PR-UM-90C-150

Hạng mục	Thông tin
Thương hiệu	Pora Electric Machinery
Model	PR-UM-90C-150
Dòng sản phẩm	PR-UM Type
Tên thiết bị	Motor Actuator – Bộ truyền động motor
Công suất motor	90W
Hành trình	150mm
Nguyên lý vận hành	Truyền động điện
Ứng dụng chính	Hiệu chỉnh vị trí và căn biên vật liệu
Bộ điều khiển tham khảo	PR-DPA-100.A, PR-DPA-100L.A, PR-DPA-200
Xuất xứ thương hiệu	Hàn Quốc

Tài liệu của hãng cho thấy dòng PR-UM có các lựa chọn motor 40W, 60W và 90W. Hành trình tiêu chuẩn gồm 100mm và 150mm. Phiên bản 300mm hoặc 400mm thuộc nhóm đặt theo yêu cầu. Có thể kiểm tra thêm tại catalog PR-UM chính thức của Pora.

Riêng model PR-UM-90C-150 được ghi nhận là motor actuator 90W, hành trình 150mm và có nguồn gốc Hàn Quốc. Cấu hình này phù hợp với hệ thống cần phạm vi hiệu chỉnh rộng hơn phiên bản 100mm.

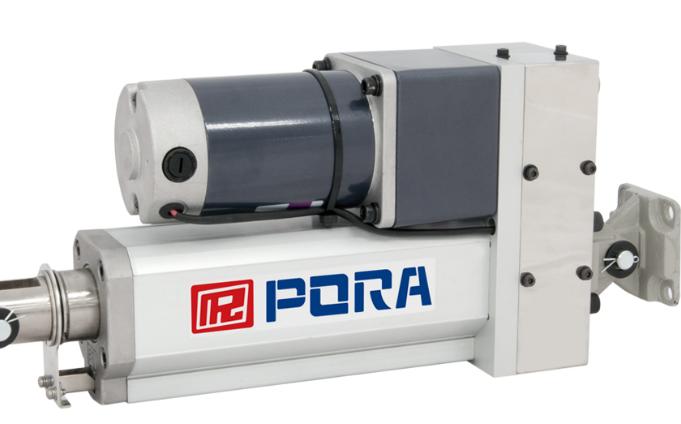

Bộ truyền động Pora PR-UM-90C-150 hoạt động như thế nào?

Từ tín hiệu sai lệch đến chuyển động hiệu chỉnh

Khi vật liệu chạy lệch khỏi vị trí đặt trước, cảm biến nhận biết thay đổi tại mép cuộn. Tín hiệu được chuyển về bộ điều khiển EPC hoặc LFC để xác định hướng và mức độ hiệu chỉnh.

Bộ điều khiển tiếp tục cấp lệnh cho Pora PR-UM-90C-150. Motor bên trong quay theo chiều phù hợp, sau đó cơ cấu truyền động chuyển chuyển động quay thành hành trình tịnh tiến. Trục actuator đẩy hoặc kéo cụm con lăn, giúp mép vật liệu trở lại đường chuẩn.

Chu trình trên được lặp lại trong suốt quá trình vận hành. Thiết bị không chờ sai lệch lớn mới phản ứng. Việc hiệu chỉnh từng bước nhỏ giúp hạn chế hiện tượng đảo hướng mạnh hoặc rung vật liệu.

Vì sao Pora sử dụng truyền động điện?

Cơ cấu điện không cần bơm dầu, đường ống hoặc thùng chứa thủy lực. Nhờ vậy, khu vực lắp đặt tránh được nguy cơ rò rỉ dầu vào vật liệu. Đây là lợi thế đáng chú ý trong dây chuyền in, bao bì và các môi trường yêu cầu sạch.

Giải pháp điện cũng giúp giảm tiếng ồn và đơn giản hóa công tác bảo trì. Khi cần kiểm tra, kỹ thuật viên có thể tập trung vào motor, bộ truyền cơ khí, cáp điện và tín hiệu điều khiển.

PR-UM-90C-150 thường được lắp tại những vị trí nào?

Trong ngành in, bộ truyền động được dùng để dịch chuyển giá đỡ hoặc cụm con lăn dẫn hướng. Khả năng hiệu chỉnh liên tục giúp hình ảnh, đường màu và vị trí cắt duy trì đúng theo thiết kế.

Đối với dây chuyền bao bì, thiết bị hỗ trợ điều khiển màng nhựa, giấy, nhãn và vật liệu ghép lớp. Mép cuộn được giữ đúng vị trí trước khi hàn, cán, chia cuộn hoặc đóng gói.

Trong hệ thống xử lý tôn và vật liệu kim loại dạng dải, actuator có thể tham gia điều chỉnh vị trí cụm dẫn hướng. Tuy nhiên, tải cơ khí thực tế phải được kiểm tra trước khi lựa chọn.

Model cũng phù hợp với máy cuộn và máy xả cuộn cần hành trình hiệu chỉnh 150mm. Việc lựa chọn đúng còn phụ thuộc kết cấu máy, tốc độ chạy và loại bộ điều khiển đang sử dụng.

Điểm đáng chú ý của cấu hình motor 90W và hành trình 150mm

Công suất 90W tạo nền tảng truyền động cho các cơ cấu căn chỉnh trong hệ thống điều khiển vị trí. Đây là thông tin về công suất motor, không nên hiểu trực tiếp thành lực đẩy của actuator.

Hành trình 150mm mô tả phạm vi dịch chuyển cơ khí của thiết bị. Khoảng chạy này tạo không gian hiệu chỉnh lớn hơn bản 100mm. Tuy nhiên, hành trình dài không đồng nghĩa luôn tốt hơn. Kích thước lắp đặt và phạm vi di chuyển thực tế phải phù hợp với máy.

Ký hiệu “C” thể hiện biến thể cấu hình trong dòng PR-UM. Khi thay thế thiết bị cũ, không nên chọn sản phẩm chỉ dựa vào công suất và hành trình. Bản vẽ, tỷ số truyền, đầu trục và kiểu gá vẫn cần được đối chiếu.

Những dữ liệu cần kiểm tra trước khi đặt hàng

Tên model đầy đủ là thông tin quan trọng nhất. Khách hàng nên cung cấp ảnh nhãn thiết bị cũ, ảnh tổng thể vị trí lắp và mã bộ điều khiển đang sử dụng. Ba dữ liệu này giúp hạn chế nhầm giữa các cấu hình A, B và C.

Nguồn điện, tốc độ di chuyển, lực tải và chu kỳ vận hành cũng cần được xác nhận. Nếu máy hoạt động liên tục, tần suất đảo chiều sẽ ảnh hưởng trực tiếp đến lựa chọn cơ cấu truyền động.

Kích thước gá lắp không nên xác định bằng ước lượng. Pora có cung cấp bản vẽ 2D cho các phiên bản PR-UM 40, 60 và 90W. Bản vẽ của dòng 90W gồm hai hành trình 100mm và 150mm.

Đối với dự án thay thế, cần kiểm tra thêm cáp, giắc kết nối và hành trình giới hạn. Một actuator đúng model nhưng đấu nối sai vẫn có thể gây chuyển động ngược hoặc vượt phạm vi cơ khí.

Lưu ý khi lắp đặt Pora PR-UM-90C-150

Thân bộ truyền động cần được cố định trên bề mặt đủ cứng. Giá đỡ yếu có thể biến dạng khi thiết bị đổi chiều, khiến hệ thống căn biên phản hồi chậm hoặc dao động.

Trục chuyển động phải thẳng với cơ cấu được dẫn động. Lắp lệch tâm làm tăng tải ngang, gây mòn khớp nối và ảnh hưởng tuổi thọ bộ truyền. Khu vực quanh trục cũng cần đủ khoảng trống cho toàn bộ hành trình 150mm.

Sau khi hoàn tất phần cơ khí, kỹ thuật viên cần kiểm tra chiều chạy bằng chế độ điều khiển thủ công. Chỉ nên chuyển sang vận hành tự động khi chiều tiến, chiều lùi và giới hạn hành trình đều chính xác.

Bảo trì bộ truyền động motor Pora

Công việc bảo trì nên tập trung vào các dấu hiệu thực tế. Tiếng kêu bất thường có thể liên quan bộ truyền hoặc vị trí lắp. Chuyển động giật thường xuất hiện khi cơ cấu dẫn hướng bị kẹt hoặc tín hiệu điều khiển thiếu ổn định.

Bụi giấy, mạt kim loại và dầu bẩn cần được loại bỏ quanh trục truyền động. Không nên để chất bẩn tích tụ tại vị trí trục đi vào thân actuator.

Định kỳ kiểm tra bulông gá, khớp nối, dây điện và đầu nối tín hiệu. Nếu thiết bị phản hồi chậm, cần kiểm tra cả cảm biến và controller trước khi kết luận motor actuator bị hỏng.

Cung cấp bộ truyền động Pora PR-UM-90C-150 tại Việt Nam

Hoàng Thiên Phát cung cấp bộ truyền động Pora PR-UM-90C-150 cho nhu cầu thay thế và lắp mới. Khách hàng nên gửi ảnh nhãn, bản vẽ hoặc thông tin bộ điều khiển để được kiểm tra cấu hình.
