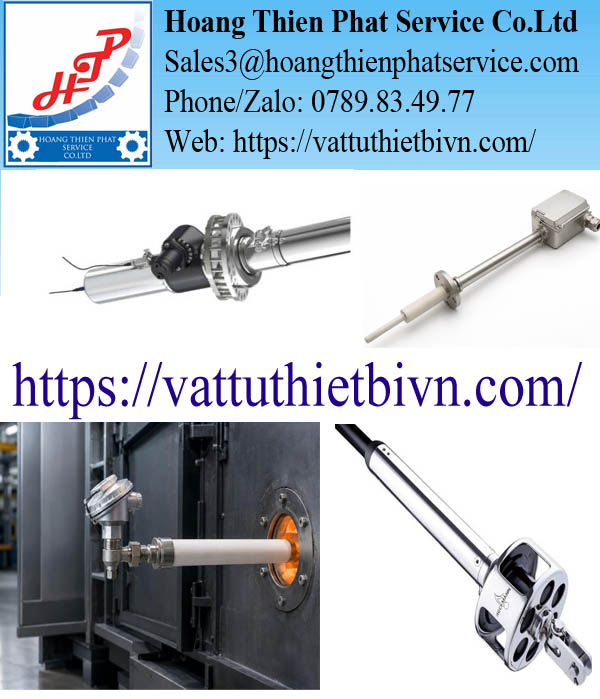

Cảm biến nhiệt độ lò Reckmann: So sánh các model cho lò công nghiệp

Một lò công nghiệp chỉ vận hành ổn định khi dữ liệu nhiệt độ phản ánh đúng vùng gia nhiệt. Sai lệch kéo dài có thể làm sản phẩm không đạt cơ tính, tăng tiêu hao năng lượng và giảm khả năng lặp lại của chu trình.

Vì vậy, chọn Cảm biến nhiệt độ lò Reckmann cần xác định đúng model, vật liệu bảo vệ, loại cặp nhiệt và phương án bảo trì.

Reckmann phát triển nhiều thermocouple theo DIN EN 50446 và cảm biến bọc khoáng theo IEC/EN 61515. Các dòng AKK, AK, AMK, AM, BMK, BKK và BK khác nhau chủ yếu ở kích thước, ống ceramic hay kim loại và phần tử đo cố định hay thay thế được. So sánh dưới đây giúp người mua khoanh vùng model trước khi yêu cầu báo giá.

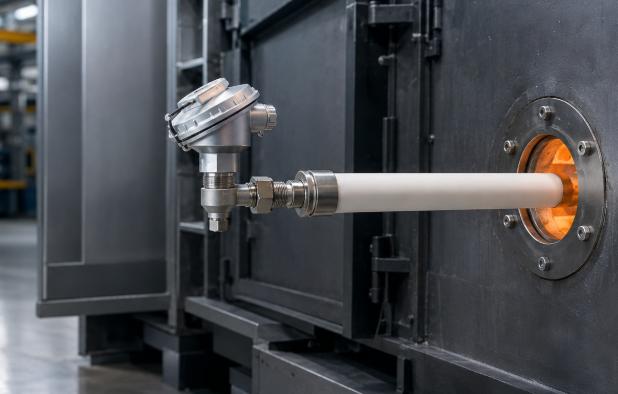

Cảm biến nhiệt độ lò Reckmann AKK cho vùng nhiệt độ cao

Reckmann Large TC Form AKK là model cỡ lớn gồm ống bảo vệ ceramic, ống đỡ kim loại, đầu nối Form A và dây cặp nhiệt cách điện ceramic. Dải đo có thể đạt 1.600°C, tùy loại ceramic, thermocouple và ống trong. Hãng cung cấp C530, C610 hoặc C799 với đường kính ưu tiên 15 hoặc 24 mm.

AKK có thể bố trí một, hai hoặc ba thermocouple ở những độ sâu khác nhau, phù hợp với lò nung, nhiệt luyện và hệ thống cần theo dõi phân bố nhiệt.

Model này nên được ưu tiên khi nhiệt độ cao là yêu cầu chính, nhưng ống ceramic phải được bảo vệ khỏi va đập và sốc nhiệt quá mức. Con số 1.600°C là giới hạn theo cấu hình, không áp dụng mặc định cho mọi phiên bản.

Cảm biến nhiệt độ lò Reckmann AK với lõi đo thay thế được

Reckmann Large TC Form AK cũng có ống ceramic và đầu nối Form A, nhưng sử dụng measuring insert bọc khoáng MIT model AM có thể thay thế. Dải đo đạt tới 1.100°C, tùy vật liệu vỏ và loại thermocouple; ceramic C530, C610 hoặc C799 được cung cấp với đường kính ưu tiên 15 mm.

Ưu điểm của AK là khả năng bảo trì: nếu ống bảo vệ còn tốt, kỹ thuật viên có thể thay lõi đo thay vì cả cụm cảm biến. Model phù hợp với lò xử lý nhiệt, thép, nhôm, xi măng và năng lượng. Nếu nhiệt độ vượt giới hạn, nên xem xét AKK hoặc cấu hình chuyên dụng, không chỉ đổi loại cặp nhiệt.

Cảm biến nhiệt độ lò Reckmann AMK sử dụng ống bảo vệ kim loại

Reckmann Large TC model AMK là model cỡ lớn với ống kim loại, đầu nối Form A và dây thermocouple cách điện ceramic. Dải đo có thể tới 1.200°C; vật liệu ưu tiên được hãng nêu là 1.4841, đường kính 22 hoặc 26 mm cho một số cấu hình.

AMK hỗ trợ một hoặc hai phần tử đo, cho phép tách tín hiệu điều khiển với ghi dữ liệu hoặc cảnh báo quá nhiệt. Ống kim loại thường chịu tác động cơ học tốt hơn ceramic, nhưng độ bền vẫn phụ thuộc khí oxy hóa, khí khử, lưu huỳnh, carbon và dòng khí. Vì vậy, thành phần khí lò phải được cung cấp khi chọn vật liệu.

Cảm biến nhiệt độ lò Reckmann AM thuận tiện cho bảo trì

Reckmann Large TC model AM gần giống AMK nhưng dùng measuring insert bọc khoáng model AM có thể thay thế. Sản phẩm có đầu nối Form A, ống kim loại đường kính ưu tiên 15 hoặc 22 mm và dải đo tới 1.200°C, tùy cấu hình.

AM phù hợp khi nhà máy muốn kết hợp độ bền cơ học của ống kim loại với khả năng thay lõi để giảm thời gian bảo trì. Hãng còn cung cấp tùy chọn lỗ kiểm tra và hiệu chuẩn theo yêu cầu, gồm nhu cầu liên quan AMS 2750 hoặc CQI-9.

Giữa AM và AMK, lựa chọn nên dựa trên khả năng thay lõi và chi phí vòng đời, bởi giới hạn nhiệt công bố tương đương.

Cảm biến nhiệt độ lò Reckmann BMK cho vị trí lắp nhỏ hơn

Reckmann Small TC Form BMK là model cỡ nhỏ có ống kim loại, đầu nối Form B và dây cặp nhiệt cách điện ceramic. Dải đo có thể đạt 1.200°C; vật liệu ưu tiên gồm 1.4841 hoặc 1.4762, đường kính 15 mm.

BMK phù hợp khi không cần cụm Form A cỡ lớn. Model hỗ trợ một hoặc hai thermocouple, hữu ích cho điều khiển kết hợp ghi dữ liệu hay giám sát quá nhiệt. Khi lắp, phải kiểm tra chiều dài cắm và nhiệt độ tại đầu nối; kích thước gọn không có nghĩa đầu nối được phép nằm quá gần thành lò nóng.

Cảm biến nhiệt độ lò Reckmann BKK và BK dùng ống ceramic nhỏ

Reckmann Small TC Form BKK dùng ống ceramic C610 hoặc C799, đầu Form B và dây thermocouple cách điện ceramic. Dải đo có thể tới 1.400°C, đường kính ưu tiên 6, 8 hoặc 10 mm; model hỗ trợ một hoặc hai phần tử đo.

Reckmann Small TC Form BK có kết cấu tương tự nhưng dùng measuring insert bọc khoáng model BM có thể thay. Dải đo đạt tới 1.100°C, đường kính ceramic ưu tiên 15 mm. BKK thích hợp khi ưu tiên nhiệt độ cao và kích thước nhỏ; BK phù hợp khi khả năng thay lõi quan trọng hơn. Việc chọn C610 hay C799 vẫn phải dựa trên khí lò và sốc nhiệt.

Cảm biến nhiệt độ lò Reckmann MIT model 0 cho cấu hình linh hoạt

Reckmann MIT model 0 là cảm biến bọc khoáng có đầu dây tự do, dùng làm nền cho nhiều thiết kế. Đường kính vỏ từ 0,15 đến 10,8 mm; kích thước ưu tiên là 1,0; 1,5; 3,0 và 6,0 mm. Dải tại đầu đo có thể từ -200°C đến 1.100°C, tùy thermocouple và đường kính.

Thân có thể uốn, kích thước đa dạng và đáp ứng nhanh khi chọn đường kính nhỏ, phù hợp điểm đo thử nghiệm, đo profile hoặc vị trí hẹp. Tuy nhiên, vỏ nhỏ kém phù hợp với va đập, mài mòn hay dòng khí mạnh; lắp trực tiếp vào lò cần cơ cấu cố định và bảo vệ thích hợp.

Cảm biến nhiệt độ lò Reckmann nên chọn model nào?

Model	Kết cấu chính	Nhiệt độ công bố tối đa*	Điểm mạnh nổi bật
AKK	Ceramic, dây thermocouple, đầu Form A	1.600°C	Nhiệt độ rất cao, tối đa 3 điểm đo
AK	Ceramic, lõi MIT thay thế, đầu Form A	1.100°C	Dễ bảo trì, thay measuring insert
AMK	Ống kim loại, dây thermocouple, đầu Form A	1.200°C	Kết cấu lớn, chịu tác động cơ học tốt hơn
AM	Ống kim loại, lõi MIT thay thế, đầu Form A	1.200°C	Ống kim loại và lõi đo thay được
BMK	Ống kim loại, dây thermocouple, đầu Form B	1.200°C	Gọn hơn, hỗ trợ hai phần tử đo
BKK	Ceramic nhỏ, dây thermocouple, đầu Form B	1.400°C	Ống ceramic đường kính nhỏ, nhiệt độ cao
BK	Ceramic, lõi MIT thay thế, đầu Form B	1.100°C	Kích thước nhỏ, thuận tiện bảo trì
MIT 0	Cảm biến bọc khoáng, đầu dây tự do	1.100°C	Linh hoạt, nhiều đường kính, có thể uốn

*Nhiệt độ tối đa phụ thuộc vật liệu, loại thermocouple, đường kính, môi trường và cấu hình cụ thể; không nên dùng làm thông số đặt hàng duy nhất.

Để chốt model, người mua cần gửi nhiệt độ vận hành liên tục và cực đại, thành phần khí lò, chiều sâu cắm, áp suất, rung động, tốc độ đáp ứng, kiểu kết nối, số phần tử đo, loại tín hiệu, yêu cầu hiệu chuẩn và bản vẽ vị trí lắp. Nếu thay cảm biến cũ, nên kèm ảnh nhãn, kích thước và sơ đồ dây.

Cảm biến nhiệt độ lò Reckmann và kết luận lựa chọn

AKK và BKK nổi bật khi cần nhiệt độ cao với ống ceramic; AK và BK phù hợp khi muốn thay lõi bọc khoáng; AMK, AM và BMK ưu tiên ống kim loại cho điều kiện cơ học đặc thù; MIT model 0 phục vụ cấu hình linh hoạt hoặc điểm đo hẹp.

Model tốt nhất không phải model có giới hạn nhiệt cao nhất, mà là model cân bằng đúng giữa môi trường lò, độ bền, tốc độ đáp ứng và khả năng bảo trì.

Người mua có thể xem toàn bộ danh mục thermocouple Reckmann, tham khảo nguyên lý cấu tạo thermocouple assembly của hãng hoặc gửi thông số qua trang liên hệ Reckmann. Trước khi đặt hàng, cần yêu cầu nhà cung cấp xác nhận lại dải nhiệt, vật liệu, kích thước và chứng chỉ theo đúng điều kiện vận hành thực tế.
