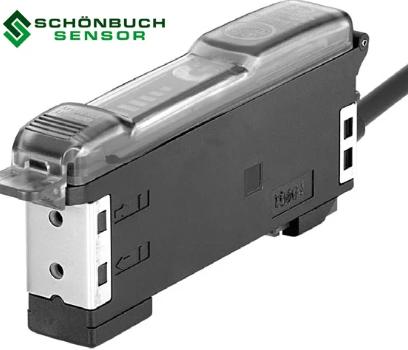

Cảm biến quang Schönbuch Electronic – Giải pháp phát hiện chính xác cho dây chuyền tự động
Trong dây chuyền sản xuất, một tín hiệu phát hiện sai có thể làm lệch toàn bộ chu trình điều khiển. Sản phẩm bị đếm thiếu, cơ cấu đóng gói hoạt động chậm hoặc máy dừng không đúng vị trí. Vì vậy, cảm biến cần phản hồi nhanh, ổn định và phù hợp chính xác với vật thể cần nhận biết.
Cảm biến quang Schönbuch Electronic được phát triển cho những nhiệm vụ phát hiện không tiếp xúc trong môi trường công nghiệp. Thiết bị sử dụng ánh sáng để nhận biết vật thể, kiểm tra vị trí hoặc truyền tín hiệu về PLC.
Danh mục của hãng gồm dòng OPTOR, cáp quang nhựa và cáp quang thủy tinh. Schönbuch Electronic cũng cung cấp giải pháp thiết kế riêng khi sản phẩm tiêu chuẩn chưa đáp ứng ứng dụng.
Cảm biến quang Schönbuch Electronic là gì?
Cảm biến quang Schönbuch Electronic là thiết bị chuyển đổi sự thay đổi ánh sáng thành tín hiệu điện. Bộ phát tạo chùm sáng hướng đến vật thể, gương phản xạ hoặc bộ thu đối diện.
Khi vật thể xuất hiện, cường độ ánh sáng nhận được sẽ thay đổi. Mạch xử lý bên trong phân tích trạng thái này và chuyển đầu ra. Tín hiệu sau đó được đưa về PLC, rơ le hoặc bộ điều khiển máy.
Phương pháp phát hiện quang học không tạo tiếp xúc cơ khí với sản phẩm. Nhờ đó, thiết bị phù hợp với vật thể chuyển động nhanh hoặc bề mặt dễ trầy xước. Cảm biến cũng có thể xử lý nhiều vật liệu mà cảm biến điện cảm không nhận biết được.
Dòng OPTOR của Schönbuch Electronic
OPTOR là nhóm cảm biến quang công nghiệp nổi bật của Schönbuch Electronic. Dòng sản phẩm này gồm nhiều kiểu thân, nguyên lý phát hiện và hướng chiếu sáng.
Thiết bị có thể được sử dụng như cảm biến thu phát, cảm biến phản xạ hoặc cảm biến khuếch tán. Một số phiên bản được thiết kế dạng trụ M18. Những phiên bản khác dùng thân hộp nhỏ để lắp trong máy có không gian hạn chế.
Cảm biến quang thu phát độc lập
Cảm biến thu phát sử dụng bộ phát và bộ thu đặt đối diện nhau. Vật thể được phát hiện khi đi qua và làm gián đoạn chùm sáng.
Nguyên lý này cho khoảng nhận biết ổn định và ít phụ thuộc màu sắc bề mặt. Đây là lựa chọn phù hợp cho băng tải, máy đếm sản phẩm và hệ thống kiểm tra vị trí.
Dòng EFHW 2512, EFHW 2513, EFHW 2514 và EFHW 2515 thuộc nhóm OPTOR 25. Riêng EFHW 2514 sử dụng đầu ra PNP thường mở. Phiên bản này hoạt động với nguồn 12–24 VDC và khoảng phát hiện đến 1.000 mm. Thông số EFHW 2514 cho thấy thời gian đáp ứng không quá 1 ms.
Cảm biến phản xạ gương
Cảm biến phản xạ tích hợp bộ phát và bộ thu trong cùng một thân. Chùm sáng được hướng đến gương, sau đó phản hồi về bộ nhận.
Khi sản phẩm che tia sáng, đầu ra cảm biến sẽ thay đổi. Cấu hình này giảm lượng dây dẫn và tiết kiệm không gian lắp đặt.
Các dòng thường gặp gồm LRAA, LRAB, LRDB, LREB, LRFB và LRGB. Mỗi nhóm có nhiều phiên bản khoảng cách và hướng chiếu khác nhau. Người mua cần kiểm tra đúng mã đầy đủ trước khi đặt hàng.
Cảm biến phản xạ khuếch tán
Cảm biến khuếch tán không cần bộ thu rời hoặc gương phản xạ. Ánh sáng phát ra được phản hồi trực tiếp từ bề mặt vật thể.
Thiết bị lắp đặt gọn và thuận tiện cho những vị trí khó bố trí hai đầu cảm biến. Tuy nhiên, màu sắc và độ bóng của sản phẩm có thể ảnh hưởng khoảng nhận biết.
Nhóm TRHW 3112, TRHW 3113, TRHW 3114 và TRHW 3115 được thiết kế với chức năng loại bỏ nền. Chức năng này giúp cảm biến tập trung vào vật thể trong vùng cài đặt. Ảnh hưởng từ vách máy phía sau cũng được hạn chế.

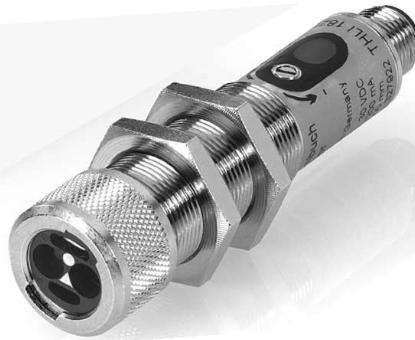

Cảm biến OPTOR dạng M18
Thân trụ M18 thuận tiện cho việc lắp đặt bằng đai ốc trên giá đỡ. Thiết kế này phù hợp với máy đóng gói, băng tải và cụm cơ khí nhỏ.
Một số mã OPTOR M18 thường được tìm kiếm gồm:
| Dòng model | Kiểu thiết kế | Ứng dụng tham khảo |
|---|---|---|
| TELI 1806, TELI 1807 | OPTOR thân M18 | Phát hiện sản phẩm trên băng tải |
| TELI 1812–1815 | OPTOR thân M18 | Kiểm tra vị trí chi tiết máy |
| RGCT 1806–1815 | OPTOR thân M18 | Nhận biết vật thể trong máy tự động |
| RGLI 1806–1815 | OPTOR thân M18 | Đếm sản phẩm và kiểm soát hành trình |
| RPCT 1806, RPCT 1807 | OPTOR thân M18 | Phát hiện bao bì hoặc linh kiện |
| TECT 1806–1815 | OPTOR thân M18 | Giám sát sản phẩm trên cơ cấu cấp liệu |
| TKCT 1806, TKCT 1807 | OPTOR thân M18 | Kiểm tra trạng thái cơ cấu máy |
Các mã trên có thể tồn tại nhiều kiểu đầu ra và kết nối. Không nên chọn thiết bị chỉ dựa trên đường kính thân.
Cáp quang dành cho cảm biến Schönbuch Electronic
Schönbuch Electronic cung cấp cáp quang nhựa và cáp quang thủy tinh cho các vị trí khó lắp cảm biến thông thường. Phần đầu dò nhỏ có thể tiếp cận khe hẹp hoặc vùng nhận biết rất nhỏ.
Cáp quang nhựa
Cáp quang nhựa có độ linh hoạt tốt và dễ bố trí quanh cụm máy. Loại này phù hợp với máy đóng gói, máy lắp ráp và hệ thống cấp linh kiện.
Cáp quang thủy tinh
Cáp quang thủy tinh thích hợp với yêu cầu cao hơn về nhiệt độ hoặc độ bền hóa học. Vật liệu cáp cần được lựa chọn theo môi trường làm việc thực tế.
Khi đặt hàng, khách hàng nên gửi cả mã bộ khuếch đại và mã sợi quang. Kích thước ren, chiều dài cáp và bán kính uốn cũng cần được xác nhận.
Ứng dụng của cảm biến quang Schönbuch Electronic
Cảm biến quang Schönbuch Electronic có thể được tích hợp vào nhiều hệ thống sản xuất khác nhau.
Trong máy đóng gói, thiết bị phát hiện bao bì trước khi dán nhãn hoặc hàn mép. Trên băng tải, cảm biến hỗ trợ đếm sản phẩm và kiểm tra khoảng cách giữa các kiện hàng.
Tại dây chuyền lắp ráp, thiết bị xác nhận linh kiện đã vào đúng vị trí. Tín hiệu này cho phép xi lanh, robot hoặc cơ cấu ép thực hiện bước tiếp theo.
Trong ngành in, cảm biến có thể nhận biết giấy, mép vật liệu hoặc trạng thái cấp phôi. Dòng có khả năng loại bỏ nền giúp giảm tín hiệu sai từ khung máy.
Cảm biến còn được sử dụng trong ngành ô tô, kho vận, chế tạo máy và sản xuất linh kiện điện tử. Những đầu dò sợi quang đặc biệt phù hợp khi khoảng lắp đặt rất nhỏ.
Cách chọn cảm biến quang Schönbuch Electronic đúng model
Xác định nguyên lý phát hiện
Thu phát độc lập phù hợp với khoảng cách xa và yêu cầu ổn định cao. Phản xạ gương giúp giảm dây dẫn. Khuếch tán thuận tiện khi chỉ lắp được cảm biến một phía.
Kiểm tra đầu ra điện
PLC sử dụng đầu vào PNP cần cảm biến có đầu ra tương ứng. Trường hợp hệ thống dùng NPN, model thay thế phải giữ đúng kiểu tín hiệu.
Với dòng EFHW, đuôi mã thể hiện phiên bản đầu ra cụ thể:
- 2512: NPN thường mở
- 2513: NPN thường đóng
- 2514: PNP thường mở
- 2515: PNP thường đóng
Quy ước này không nên tự động áp dụng cho mọi dòng. Cần đối chiếu datasheet của model thực tế.
Xác nhận khoảng cách và vật thể
Khoảng cách phát hiện cần phù hợp với kích thước máy. Màu sắc, độ trong suốt và độ bóng cũng ảnh hưởng khả năng nhận biết.
Kiểm tra kiểu kết nối
Khách hàng cần xác nhận cảm biến sử dụng cáp liền hay đầu nối. Chiều dài cáp và hướng đầu quang cũng ảnh hưởng quá trình thay thế.
Cung cấp cảm biến quang Schönbuch Electronic tại Việt Nam
Hoàng Thiên Phát cung cấp cảm biến quang Schönbuch Electronic cho nhu cầu thay thế, bảo trì và chế tạo máy. Khách hàng có thể gửi model cũ, ảnh nhãn hoặc thông số hệ thống.
Đội ngũ kỹ thuật hỗ trợ kiểm tra kiểu đầu ra, nguồn cấp và khoảng nhận biết. Việc đối chiếu đầy đủ giúp hạn chế đặt nhầm cảm biến có hình dáng giống nhau.
Ngoài dòng OPTOR, chúng tôi còn hỗ trợ cáp quang, đầu nối và phụ kiện lắp đặt. Các yêu cầu đặc biệt có thể được kiểm tra theo điều kiện vận hành của nhà máy.
