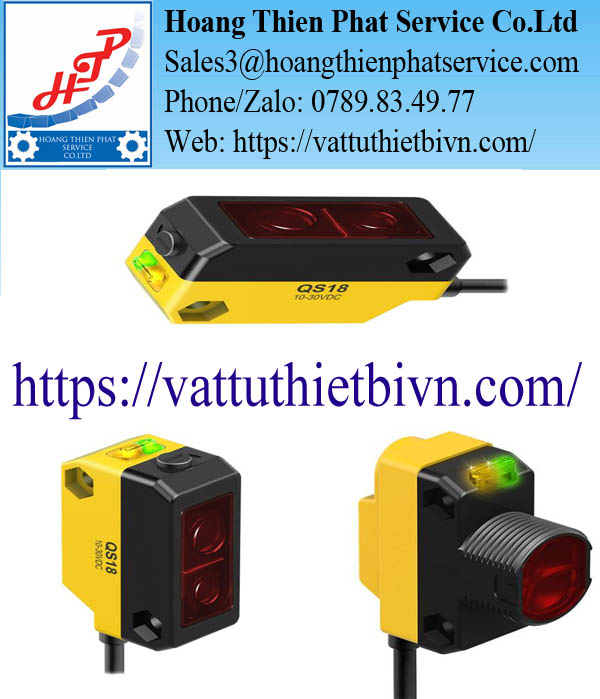

Cảm biến quang Turck – Phát hiện chính xác từ chi tiết nhỏ đến vật thể trên băng tải

Trong hệ thống tự động hóa, một cảm biến tốt chưa chắc đã tạo ra tín hiệu ổn định. Hiệu quả còn phụ thuộc vào màu sắc vật thể, khoảng cách lắp đặt, bề mặt phản xạ và điều kiện ánh sáng xung quanh.

Cảm biến quang Turck cung cấp nhiều nguyên lý phát hiện khác nhau. Người dùng có thể lựa chọn cảm biến phản xạ trực tiếp, phản xạ gương, thu phát riêng, laser hoặc loại có chức năng xóa nền.

Danh mục cảm biến quang trên website Turck hiện bao gồm hàng nghìn cấu hình, cho phép lọc theo chức năng, kiểu ánh sáng, đầu ra, giao thức truyền thông và vật liệu vỏ. Xem danh mục cảm biến quang chính thức của Turck.



Cảm biến quang Turck hoạt động như thế nào?

Cảm biến quang Turck sử dụng bộ phát ánh sáng và bộ thu quang để nhận biết sự xuất hiện của vật thể. Khi vật đi vào vùng phát hiện, cường độ hoặc đường truyền của chùm sáng thay đổi. Mạch điện tử bên trong xử lý thay đổi này và chuyển thành tín hiệu đầu ra.

Tín hiệu cảm biến có thể được truyền đến PLC, bộ đếm, relay hoặc hệ thống I/O. Tùy model, ngõ ra có thể là PNP, NPN, relay, analog hoặc IO-Link.

Khác với cảm biến tiệm cận cảm ứng, cảm biến quang điện Turck có thể nhận biết nhiều loại vật liệu. Thiết bị được dùng cho kim loại, nhựa, giấy, thùng carton, chai lọ và linh kiện điện tử.

Không nên chọn cảm biến quang chỉ dựa vào khoảng cách

Khoảng cách phát hiện chỉ là một trong nhiều thông số cần kiểm tra. Hai cảm biến có cùng tầm đo vẫn có thể hoạt động rất khác nhau khi gặp vật màu đen, bóng, trong suốt hoặc có kích thước nhỏ.

Vật thể có màu sắc thay đổi

Cảm biến phản xạ khuếch tán thông thường nhận ánh sáng phản hồi trực tiếp từ vật. Vật màu trắng thường phản xạ tốt hơn vật tối màu. Vì vậy, vị trí đóng cắt có thể thay đổi khi màu sản phẩm không đồng nhất.

Trong trường hợp này, nên ưu tiên cảm biến quang Turck có chức năng xóa nền. Thiết bị phân biệt vật thể theo vùng khoảng cách đã cài đặt, giảm ảnh hưởng từ nền phía sau.

Vật thể có bề mặt bóng

Kim loại đánh bóng, màng nhựa và bao bì sáng có thể tạo phản xạ mạnh. Tín hiệu phản xạ không đúng hướng đôi khi làm cảm biến phát hiện thiếu ổn định.

Giải pháp phù hợp là cảm biến phản xạ gương có bộ lọc phân cực hoặc cảm biến laser xóa nền. Bộ lọc phân cực giúp phân biệt ánh sáng phản hồi từ gương với ánh sáng phản xạ trực tiếp từ sản phẩm.

Chi tiết nhỏ hoặc vị trí lắp đặt hẹp

Khi phát hiện chân linh kiện, mép nhãn hoặc chi tiết cơ khí nhỏ, đường kính điểm sáng phải đủ nhỏ. Cảm biến laser Turck cho chùm sáng tập trung, giúp xác định vị trí vật thể chính xác hơn.

Môi trường có nước và hóa chất

Dây chuyền thực phẩm, đồ uống và khu vực vệ sinh thường xuyên cần cảm biến có cấp bảo vệ cao. Ngoài IP67, một số model còn hỗ trợ IP69 và kết cấu kháng hóa chất.

Các nguyên lý cảm biến quang Turck phổ biến

Cảm biến phản xạ khuếch tán

Bộ phát và bộ thu được đặt trong cùng thân cảm biến. Ánh sáng phát ra phản xạ trực tiếp từ vật thể về bộ thu.

Loại này lắp đặt đơn giản và không cần gương phản xạ. Nó phù hợp để đếm hộp, phát hiện sản phẩm và kiểm tra linh kiện trên băng tải.

Cảm biến quang xóa nền

Cảm biến chỉ nhận vật thể nằm trong vùng đã cài đặt. Những đối tượng phía sau điểm giới hạn được bỏ qua.

Đây là lựa chọn phù hợp khi sản phẩm đi qua trước thành máy, băng tải hoặc nền có độ phản xạ cao. Chức năng xóa nền cũng giúp giảm ảnh hưởng của màu sắc vật thể.

Cảm biến phản xạ gương

Cảm biến phát ánh sáng đến gương phản xạ. Khi sản phẩm đi qua và che chùm sáng, đầu ra sẽ thay đổi trạng thái.

Nguyên lý này cung cấp khoảng cách hoạt động lớn hơn cảm biến phản xạ trực tiếp. Nó thường được dùng để phát hiện thùng hàng, kiện sản phẩm và chai lọ.

Cảm biến thu phát riêng

Hệ thống gồm một bộ phát và một bộ thu đặt đối diện nhau. Vật thể được nhận biết khi chùm sáng giữa hai thiết bị bị gián đoạn.

Đây là nguyên lý có độ tin cậy cao cho khoảng cách lớn. Tuy nhiên, quá trình lắp đặt cần căn chỉnh chính xác hai đầu cảm biến.

Cảm biến khe và cảm biến hội tụ

Cảm biến khe được dùng để phát hiện mép vật, nhãn hoặc chi tiết nhỏ đi qua khe. Cảm biến hội tụ chỉ tập trung tại một tiêu điểm xác định, giúp hạn chế ảnh hưởng của nền.

Model cảm biến quang Turck tham khảo

Các thông số trên được đối chiếu từ trang sản phẩm Turck. Chẳng hạn, QS18VP6FF50Q9 là loại xóa nền cố định 50 mm, PNP và IP67. QS18VP6LVQ1 là cảm biến phản xạ gương với tầm hoạt động tối đa 6,5 m.

Đối với môi trường thường xuyên vệ sinh, T18SP6LPQP hỗ trợ IP67/IP69, ngõ ra PNP và bộ lọc phân cực. Model cụ thể vẫn cần được kiểm tra theo sơ đồ điện, khoảng cách và kiểu kết nối của hệ thống.

Ứng dụng của cảm biến quang Turck trong nhà máy

Trong dây chuyền đóng gói, cảm biến dùng để đếm hộp, xác nhận sản phẩm và kiểm tra vị trí bao bì. Tín hiệu có thể điều khiển máy dán nhãn, máy đóng nắp hoặc cơ cấu loại sản phẩm lỗi.

Tại kho vận, cảm biến quang Turck phát hiện pallet, thùng carton và kiện hàng trên băng tải. Cảm biến phản xạ gương hoặc thu phát riêng phù hợp với những vị trí cần khoảng cách lớn.

Trong ngành ô tô, thiết bị kiểm tra sự hiện diện của linh kiện trước khi robot thực hiện thao tác. Cảm biến laser còn hỗ trợ kiểm tra vị trí và sai lệch chiều cao.

Trong ngành thực phẩm, cảm biến có kết cấu kín được sử dụng tại khu vực ẩm ướt. Model có cấp bảo vệ cao giúp giảm nguy cơ hư hỏng khi vệ sinh thiết bị.

Cách chọn đúng cảm biến quang Turck

Trước khi yêu cầu báo giá, khách hàng nên cung cấp loại vật cần phát hiện, màu sắc, vật liệu và kích thước nhỏ nhất. Khoảng cách từ đầu cảm biến đến vật thể cũng cần được xác định.

Kỹ sư cần kiểm tra nguồn cấp, ngõ ra PNP hoặc NPN, chế độ NO/NC và loại đầu nối. Đối với cảm biến thay thế, nên gửi đầy đủ model trên nhãn sản phẩm.

Nếu phát hiện chai trong suốt hoặc bề mặt phản quang, cần mô tả rõ ứng dụng. Những vật thể này thường yêu cầu nguyên lý quang học chuyên dụng.

Môi trường lắp đặt cũng ảnh hưởng trực tiếp đến tuổi thọ cảm biến. Nhiệt độ, nước, bụi, hóa chất và rung động đều cần được xem xét.

Vì sao cảm biến quang Turck phát hiện chập chờn?

Nguyên nhân thường gặp là thấu kính bám bụi, cảm biến bị lệch hướng hoặc độ nhạy cài đặt quá cao. Nền phía sau có khả năng phản xạ mạnh cũng có thể tạo tín hiệu sai.

Khi kiểm tra, nên vệ sinh bề mặt quang học trước. Sau đó kiểm tra đèn trạng thái, điện áp nguồn, dây tín hiệu và khoảng cách thực tế.

Nếu lỗi xuất hiện sau khi thay sản phẩm mới, cần so sánh màu sắc và bề mặt phản xạ. Trong nhiều trường hợp, chuyển sang cảm biến xóa nền sẽ giúp hệ thống ổn định hơn.

Báo giá cảm biến quang Turck tại Việt Nam

Hoàng Thiên Phát cung cấp cảm biến quang Turck, cảm biến laser, cảm biến tiệm cận và phụ kiện kết nối cho hệ thống tự động hóa. Khách hàng được hỗ trợ tra model, kiểm tra ngõ ra và lựa chọn mã thay thế phù hợp.

Để nhận báo giá chính xác, vui lòng gửi model, số lượng, hình ảnh nhãn thiết bị và yêu cầu kỹ thuật. Đội ngũ kỹ thuật sẽ kiểm tra cấu hình trước khi đề xuất sản phẩm.
