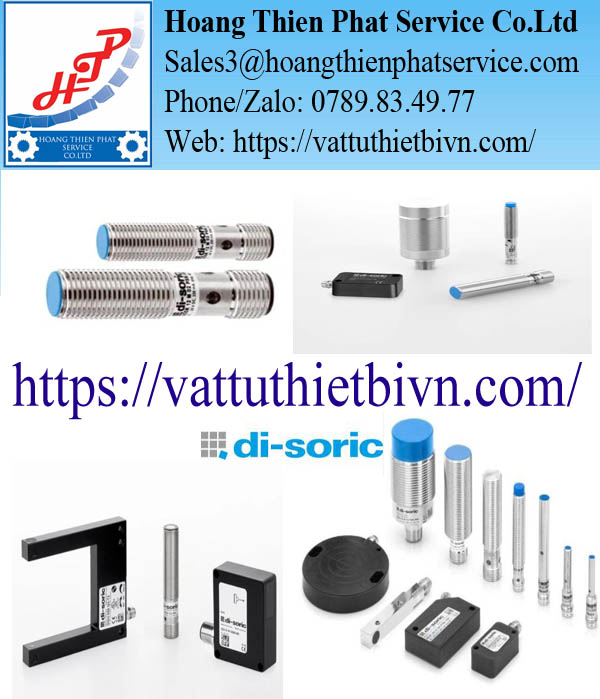

Cảm biến siêu âm di-soric – Các model nổi bật cho máy móc và dây chuyền tự động

Cảm biến siêu âm di-soric được phát triển thành nhiều dòng sản phẩm khác nhau, đáp ứng từ vị trí lắp đặt chật hẹp đến những ứng dụng đo khoảng cách lớn trong nhà máy.

Thay vì sử dụng một thiết kế chung, di-soric phân chia model theo kích thước thân, phạm vi hoạt động, dạng đầu ra và phương pháp kết nối với hệ thống điều khiển.

Trong đó, dòng US 08 nổi bật nhờ kích thước M8 cực nhỏ, dòng US 12 cân bằng tốt giữa độ gọn và khả năng đo, còn US 18 được lựa chọn rộng rãi cho máy móc công nghiệp. Với bồn chứa, pallet hoặc khu vực cần khoảng đo xa, nhóm US 30 mang lại phạm vi làm việc lên đến 6.000 mm.

Danh sách model cảm biến siêu âm di-soric đáng chú ý

US 08 M 100 G3-T4 – Model M8 dành cho những vị trí đặc biệt hẹp

US 08 M 100 G3-T4 là model nổi bật khi vị trí lắp đặt không đủ không gian cho cảm biến M12 hoặc M18 thông thường. Thân ren M8 nhỏ gọn cho phép thiết bị được bố trí sát cơ cấu gắp, ray dẫn hướng, đầu cấp phôi hoặc cụm kiểm tra linh kiện có mật độ cơ khí cao.

Model này tập trung vào nhiệm vụ phát hiện sự hiện diện trong khoảng cách ngắn, đặc biệt phù hợp với máy đóng gói nhỏ, máy lắp ráp điện tử và hệ thống kiểm tra chi tiết tự động. Đầu ra chuyển mạch giúp PLC nhanh chóng xác nhận sản phẩm đã đi vào đúng vị trí trước khi thực hiện chu trình tiếp theo.

Bên cạnh lợi thế về kích thước, US 08 M 100 G3-T4 còn hỗ trợ IO-Link và nhiều chế độ Teach, cho phép điều chỉnh vùng nhận biết theo từng sản phẩm. Vỏ kim loại và cấp bảo vệ công nghiệp giúp cảm biến duy trì độ ổn định khi phải làm việc liên tục trên máy.

Dòng US 12 – Nhóm model nhỏ gọn với nhiều lựa chọn đầu ra

Dòng US 12 di-soric được nhiều nhà máy quan tâm vì thân M12 không chiếm nhiều diện tích, nhưng vẫn cung cấp đầy đủ model chuyển mạch và analog. Nhóm này đặc biệt thích hợp với máy đóng gói, hệ thống cấp phôi, thiết bị lắp ráp và những dây chuyền cần đo trong phạm vi dưới 400 mm.

US 12 M 150 FB IU-B4 – Nhận biết chính xác các chi tiết nằm gần nhau

US 12 M 150 FB IU-B4 được phát triển cho những vị trí mà nhiều linh kiện nhỏ được bố trí sát nhau, khiến cảm biến thông thường dễ nhận nhầm vật thể bên cạnh. Chùm phát hiện hẹp giúp model tập trung vào đúng khu vực cần kiểm tra, qua đó nâng cao độ chính xác trên bộ rung cấp phôi hoặc khay linh kiện.

Khả năng cung cấp tín hiệu analog cho phép hệ thống không chỉ xác nhận có sản phẩm, mà còn theo dõi khoảng cách thực tế giữa cảm biến và bề mặt mục tiêu. Đây là model đáng cân nhắc cho máy lắp ráp điện tử, dây chuyền kiểm tra chi tiết nhỏ và các cơ cấu có không gian lắp đặt hạn chế.

US 12 M 200 G3-B4 và US 12 M 200 IU-B4

Hai model US 12 M 200 G3-B4 và US 12 M 200 IU-B4 cùng hoạt động trong khoảng từ 20 đến 200 mm, nhưng được thiết kế cho hai yêu cầu điều khiển khác nhau. Việc lựa chọn đúng phiên bản giúp nhà máy tránh tình trạng mua cảm biến có khoảng đo phù hợp nhưng không tương thích với tín hiệu PLC.

US 12 M 200 G3-B4 tập trung vào nhiệm vụ kiểm tra hiện diện, xác nhận vị trí hoặc phát hiện sản phẩm đi qua. Khi vật thể đi vào vùng cài đặt, cảm biến truyền tín hiệu đóng ngắt về bộ điều khiển để kích hoạt công đoạn tiếp theo.

Ngược lại, US 12 M 200 IU-B4 phù hợp với những hệ thống cần biết khoảng cách thực tế thay vì chỉ nhận trạng thái có hoặc không. Tín hiệu analog hỗ trợ kiểm tra chiều cao, theo dõi vị trí hoặc phát hiện sai lệch của chi tiết trong quá trình lắp ráp.

US 12 M 400 G3-B4 và US 12 M 400 IU-B4

Nhóm model 400 mm mở rộng đáng kể phạm vi làm việc nhưng vẫn giữ được kích thước M12 gọn gàng, thuận tiện cho những cụm máy có nhiều cảm biến bố trí gần nhau. Đây là lựa chọn phù hợp khi khoảng đo 200 mm không đáp ứng được khoảng cách lắp đặt thực tế.

US 12 M 400 G3-B4 được sử dụng để kiểm tra chai, hộp, khay hoặc chi tiết trên máy đóng gói và băng tải nhỏ. Đầu ra chuyển mạch đáp ứng tốt các yêu cầu xác nhận vị trí, kiểm soát khoảng trống và phát hiện sản phẩm trước công đoạn gia công.

Trong khi đó, US 12 M 400 IU-B4 cung cấp dữ liệu đo liên tục, phù hợp với kiểm tra chiều cao sản phẩm, đo độ võng của màng hoặc giám sát mức trong thùng nhỏ. Model hỗ trợ tín hiệu analog kết hợp đầu ra chuyển mạch, giúp một thiết bị đồng thời phục vụ chức năng đo và cảnh báo ngưỡng.

Dòng US 18 – Lựa chọn phổ biến cho máy móc và băng tải công nghiệp

Với thân ren M18 quen thuộc, dòng US 18 di-soric dễ dàng tích hợp vào nhiều thiết kế máy hiện có mà không cần thay đổi lớn về giá đỡ. Nhóm này cung cấp khoảng đo từ 800 đến 1.500 mm, đáp ứng phần lớn nhu cầu phát hiện và đo lường trên dây chuyền sản xuất.

US 18 M 800 G3-B4 – Phát hiện sản phẩm ổn định trên băng tải

US 18 M 800 G3-B4 là model phù hợp cho băng tải đóng gói, máy phân loại và trạm kiểm tra tự động, nơi hệ thống cần xác định chính xác sản phẩm đã đi qua. Khoảng làm việc từ 80 đến 800 mm tạo điều kiện bố trí cảm biến cách xa vùng chuyển động, hạn chế va chạm với hàng hóa.

Model này có thể phát hiện nhiều loại vật thể khác nhau, bao gồm chai nhựa, hộp giấy, khay chứa và bề mặt có màu sắc không đồng đều. Đầu ra chuyển mạch giúp thiết bị kết nối thuận tiện với PLC để điều khiển dừng băng tải, đếm sản phẩm hoặc kích hoạt cơ cấu phân loại.

US 18 M 800 IU-B4 – Model đo khoảng cách liên tục

US 18 M 800 IU-B4 sử dụng cùng kích thước thân và phạm vi hoạt động với phiên bản G3, nhưng được bổ sung tín hiệu analog cho các ứng dụng đo lường. Model thường được lựa chọn để theo dõi chiều cao hộp, đo đường kính cuộn hoặc kiểm soát độ võng của màng vật liệu.

Dữ liệu khoảng cách được truyền liên tục về PLC, giúp hệ thống nhận biết sự thay đổi của đối tượng trong toàn bộ chu trình vận hành. Nhờ đó, máy có thể tự động điều chỉnh tốc độ cấp liệu, vị trí cơ cấu hoặc ngưỡng cảnh báo theo giá trị đo thực tế.

US 18 M 1500 G3-B4 – Phát hiện kiện hàng ở khoảng cách lớn hơn

Khi vị trí lắp cảm biến cách sản phẩm trên 800 mm, US 18 M 1500 G3-B4 là lựa chọn phù hợp hơn so với nhóm US 18 M 800. Khoảng hoạt động từ 150 đến 1.500 mm đáp ứng tốt việc phát hiện thùng hàng, pallet hoặc những vật thể có kích thước lớn.

Đầu ra chuyển mạch của model phù hợp với các nhiệm vụ kiểm tra hiện diện, xác nhận vật thể đã đến vị trí và điều khiển chu trình băng tải. Thiết kế thân M18 vẫn bảo đảm khả năng lắp đặt gọn, ngay cả khi ứng dụng yêu cầu khoảng phát hiện tương đối xa.

US 18 M 1500 IU-B4 – Đo mức và chiều cao trong phạm vi 1.500 mm

US 18 M 1500 IU-B4 được lựa chọn khi nhà máy cần theo dõi liên tục khoảng cách, chiều cao hoặc mức vật liệu trong phạm vi đến 1.500 mm. Phiên bản này phù hợp với thùng chứa, bồn nhỏ, băng tải hàng lớn và những công đoạn cần phát hiện sự thay đổi kích thước của sản phẩm.

Tín hiệu analog cho phép PLC xử lý giá trị đo theo thời gian thực, trong khi đầu ra chuyển mạch có thể được sử dụng để thiết lập ngưỡng cảnh báo. Sự kết hợp này giúp model đáp ứng đồng thời yêu cầu đo lường và bảo vệ quá trình sản xuất.

Dòng US Q12 – Thiết kế thân vuông cho vị trí khó bố trí

Không phải cụm máy nào cũng thuận lợi để lắp cảm biến dạng ren tròn, đặc biệt tại ray dẫn hướng, thành máy mỏng hoặc những vị trí thiếu chiều sâu. Dòng US Q12 di-soric sử dụng thân vuông nhỏ gọn, giúp người thiết kế dễ cố định hướng phát mà không cần giá đỡ phức tạp.

US Q12 M 200 IU-T4 phục vụ các ứng dụng đo trong phạm vi ngắn, phù hợp với việc kiểm tra vị trí và khoảng cách tại những khu vực hẹp. Dạng thân vuông giúp cảm biến được lắp sát bề mặt máy, hạn chế tình trạng nhô ra ngoài và va chạm với cơ cấu chuyển động.

Riêng US Q12 M 400 XP G3-T4 được phát triển cho các hệ thống cấp phôi dạng bậc, nơi số lượng linh kiện trong vùng tích trữ cần được kiểm soát ổn định. Model hỗ trợ phát hiện chi tiết trong phạm vi đến 400 mm, góp phần ngăn tình trạng thiếu phôi hoặc cấp quá nhiều sản phẩm.

Dòng US 30 – Các model đo xa từ 3.000 đến 6.000 mm

Dòng US 30 di-soric hướng đến bồn chứa, hệ thống pallet và băng tải hàng lớn, nơi cảm biến M12 hoặc M18 không đáp ứng được phạm vi cần thiết. Thân M30 chắc chắn kết hợp khoảng đo lớn giúp nhóm này phù hợp với những vị trí lắp cao hoặc cách xa vật thể.

US 30 M 3000 IU-B4 – Đo khoảng cách đến ba mét

US 30 M 3000 IU-B4 được sử dụng để đo mức vật liệu, theo dõi chiều cao hoặc xác định khoảng cách trong phạm vi đến 3.000 mm. Tín hiệu analog truyền liên tục về PLC giúp hệ thống giám sát sự thay đổi thay vì chỉ cảnh báo khi vật thể chạm một ngưỡng cố định.

Model này phù hợp với bồn chứa, thùng nguyên liệu và các băng tải vận chuyển sản phẩm kích thước lớn. Khi lắp đặt, vị trí cảm biến cần được tính toán theo vùng mù, hướng phản xạ và hình dạng bề mặt cần đo.

US 30 M 6000 G3-B4 – Phát hiện vật thể ở khoảng cách xa

US 30 M 6000 G3-B4 mở rộng phạm vi phát hiện lên đến 6.000 mm, đáp ứng những khu vực mà cảm biến không thể bố trí gần đối tượng. Model phù hợp với nhiệm vụ xác nhận pallet, kiện hàng hoặc cơ cấu lớn đã đi vào đúng vùng làm việc.

Phiên bản G3 tập trung vào đầu ra chuyển mạch, do đó thích hợp khi hệ thống chỉ cần trạng thái phát hiện. Đây là lựa chọn hợp lý cho băng tải kho vận, khu vực phân loại hàng và các dây chuyền có khoảng cách lắp đặt lớn.

US 30 M 6000 IU-B4 – Đo liên tục trong phạm vi đến sáu mét

US 30 M 6000 IU-B4 dành cho những ứng dụng cần giá trị khoảng cách liên tục trong phạm vi lớn. Model thường được cân nhắc cho bồn chứa cao, hệ thống theo dõi mức hoặc những cơ cấu có hành trình dài.

Ngoài dữ liệu analog, thiết bị còn có thể tạo tín hiệu chuyển mạch tại ngưỡng đã cài đặt. Nhờ đó, nhà máy vừa theo dõi được giá trị đo, vừa thiết lập cảnh báo độc lập khi mức vật liệu vượt giới hạn cho phép.

Phân biệt model G3 và IU trước khi đặt mua

Các model mang hậu tố G3 phù hợp với nhiệm vụ phát hiện, kiểm tra hiện diện hoặc xác nhận vị trí, bởi hệ thống chủ yếu nhận trạng thái đóng hoặc ngắt. Đây là nhóm thích hợp cho đếm sản phẩm, điều khiển băng tải, xác nhận phôi và kích hoạt chu trình máy.

Những model mang hậu tố IU được ưu tiên khi PLC cần nhận giá trị khoảng cách liên tục thông qua tín hiệu analog. Dòng này phục vụ tốt các ứng dụng đo mức, chiều cao, đường kính cuộn, độ võng hoặc vị trí thay đổi trong quá trình vận hành.

Hai model có thể sở hữu cùng kích thước và khoảng đo, nhưng chức năng đầu ra hoàn toàn khác nhau. Vì vậy, khách hàng cần cung cấp đầy đủ model, article number và ảnh tem khi yêu cầu thay thế thiết bị cũ.

Cung cấp cảm biến siêu âm di-soric theo đúng model

Hoàng Thiên Phát cung cấp cảm biến siêu âm di-soric phục vụ nhu cầu thay thế, bảo trì và triển khai máy mới tại các nhà máy Việt Nam. Từng model được kiểm tra theo khoảng đo, loại đầu ra, kích thước thân, đầu nối và yêu cầu kết nối với PLC.

Khách hàng có thể gửi mã đang sử dụng hoặc mô tả vị trí cần đo để được kiểm tra cấu hình tương ứng. Việc xác định chính xác model ngay từ đầu giúp hạn chế thay đổi giá đỡ, dây kết nối và chương trình điều khiển.
