Công Tắc Từ Secatec – Kiểm Soát Chuyển Động Bằng Tín Hiệu Từ Trường
Trong một dây chuyền tự động, mỗi chuyển động đều cần được xác nhận trước khi chu trình tiếp tục. Cửa bảo vệ phải đóng đúng vị trí. Piston cần hoàn thành hành trình. Bàn trượt phải đến điểm đặt. Cơ cấu nâng cũng cần dừng chính xác.
Công tắc từ Secatec đảm nhận việc xác nhận những trạng thái đó mà không tiếp xúc trực tiếp với bộ phận chuyển động. Thiết bị nhận biết sự xuất hiện của nam châm, sau đó gửi tín hiệu về PLC hoặc bộ điều khiển. Nhờ nguyên lý đơn giản, hệ thống giảm được hao mòn và hạn chế sai lệch do tác động cơ khí.
SECATEC electronic GmbH là nhà sản xuất cảm biến tại Katzwinkel, Đức. Hãng phát triển nhiều dòng công tắc từ, cảm biến công nghiệp và giải pháp cảm biến theo yêu cầu. Thông tin chính thức từ SECATEC
Một tín hiệu nhỏ quyết định toàn bộ chu trình máy
Công tắc hành trình cơ khí cần lực tác động trực tiếp để thay đổi trạng thái. Sau nhiều lần đóng ngắt, bộ phận truyền động có thể mòn hoặc lệch vị trí. Bụi bẩn cũng dễ ảnh hưởng đến cơ cấu tiếp điểm.
Với công tắc từ Secatec, nam châm và đầu cảm biến hoạt động độc lập. Giữa hai bộ phận không có ma sát hay va đập. Khi nam châm đi vào vùng nhận biết, thiết bị lập tức thay đổi tín hiệu đầu ra.
Tín hiệu này có thể dùng để xác nhận vị trí cửa, theo dõi hành trình hoặc khóa liên động. Bộ điều khiển chỉ cho phép công đoạn tiếp theo hoạt động khi điều kiện đã được đáp ứng.
Cách kiểm soát đó đặc biệt phù hợp với máy đóng gói, thiết bị nâng hạ và dây chuyền lắp ráp. Công tắc cũng được sử dụng trên băng tải, cửa công nghiệp và nhiều cơ cấu chuyển động tuyến tính.
Công nghệ bên trong công tắc từ Secatec
Tiếp điểm reed cho mạch đóng ngắt đơn giản
Dòng reed sử dụng các lá tiếp điểm đặt trong một ống thủy tinh kín chứa khí trơ. Khi từ trường đủ mạnh, các lá tiếp điểm thay đổi trạng thái và tạo tín hiệu điện.
Khi nam châm rời khỏi vùng tác động, tiếp điểm trở về trạng thái ban đầu. Quá trình này không cần tác động vật lý lên vỏ công tắc.
Cấu trúc reed phù hợp với những hệ thống cần tín hiệu đóng ngắt đơn giản. Thiết bị có thể cung cấp chức năng thường mở, thường đóng hoặc chuyển đổi. Một số phiên bản bistable có khả năng giữ trạng thái sau khi nam châm rời khỏi vị trí.
Công nghệ điện tử cho tần suất hoạt động cao
SECATEC còn sử dụng phần tử Hall hoặc phần tử từ điện trở. Cảm biến đo sự thay đổi từ trường và chuyển đổi thành tín hiệu điện.
Do không sử dụng tiếp điểm cơ khí, dòng điện tử thích hợp với ứng dụng đóng ngắt liên tục. Một số phiên bản được tích hợp bảo vệ ngược cực và ngắn mạch. Ngõ ra điện tử cũng thuận tiện khi kết nối trực tiếp với PLC.
Nguyên lý này giúp công tắc từ Secatec duy trì tín hiệu ổn định trong những chu trình máy có tốc độ cao. Nguyên lý cảm biến từ SECATEC

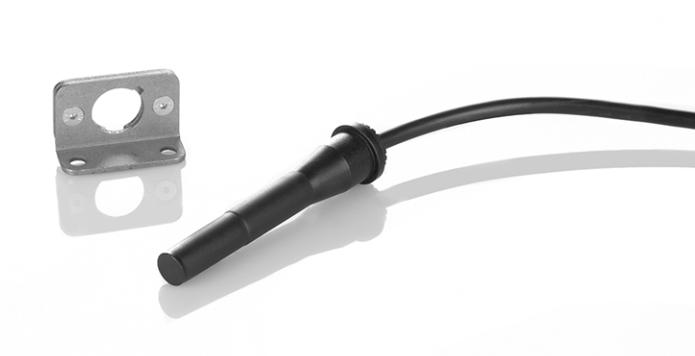

Danh mục công tắc từ Secatec không giới hạn ở một kiểu thân
SECATEC phát triển nhiều thiết kế nhằm đáp ứng không gian và cách lắp khác nhau. Việc lựa chọn cần dựa trên chuyển động của cơ cấu, khoảng trống lắp đặt và loại tín hiệu điều khiển.
| Dòng thiết kế | Đặc điểm bố trí | Ứng dụng phù hợp |
|---|---|---|
| Dạng trụ trơn | Thân nhỏ, lắp trong gá giữ | Cơ cấu trượt, máy tự động |
| Dạng trụ ren | Dễ điều chỉnh khoảng cách | Giám sát hành trình, điểm dừng |
| Dạng hộp chữ nhật | Bề mặt lắp rộng, chắc chắn | Cửa máy, băng tải, thiết bị nâng |
| Dạng khe | Phát hiện vật đi qua vùng cảm biến | Cơ cấu quay, đĩa định vị |
| Dạng đầu nhấn | Kết hợp chuyển động cơ khí và từ trường | Máy chuyên dụng, thiết bị OEM |
| Cảm biến góc | Nhận biết thay đổi vị trí quay | Trục xoay, khớp quay |
| Phiên bản nhiệt độ cao | Làm việc tại khu vực có nhiệt lớn | Lò sấy, máy ép, thiết bị nhiệt |
| Hệ thống truyền tín hiệu | Truyền trạng thái giữa các bộ phận | Máy quay và cơ cấu khó đi dây |
Danh mục chính thức của hãng còn có cảm biến reed không cần nam châm riêng và các phụ kiện đi kèm. Nhờ vậy, người thiết kế có thể xây dựng bộ cảm biến phù hợp với từng kết cấu máy.
Công tắc từ Secatec được sử dụng ở đâu?
Kiểm soát cửa và nắp bảo vệ
Nam châm được gắn trên phần chuyển động, còn công tắc đặt trên khung cố định. Khi cửa đóng đúng vị trí, tín hiệu được gửi về hệ thống điều khiển.
Giải pháp này giúp xác nhận trạng thái mà không cần cần gạt hoặc con lăn. Cấu trúc máy vì thế gọn hơn và giảm các chi tiết dễ hao mòn.
Theo dõi hành trình của cơ cấu tuyến tính
Công tắc có thể được đặt tại đầu hoặc cuối hành trình. Khi bộ phận chuyển động tiến đến vị trí yêu cầu, nam châm kích hoạt tín hiệu.
PLC dựa vào tín hiệu này để dừng động cơ, đảo chiều hoặc chuyển sang công đoạn tiếp theo. Ứng dụng thường gặp trên bàn trượt, thiết bị nâng và cơ cấu cấp phôi.
Xác nhận vị trí trên băng tải
Trong dây chuyền vận chuyển, công tắc từ có thể xác nhận trạng thái chặn, mở hoặc định vị. Thiết bị hỗ trợ đồng bộ hoạt động giữa nhiều cụm máy.
Tín hiệu ổn định giúp hạn chế tình trạng sản phẩm đi sai nhịp. Hệ thống cũng dễ phát hiện vị trí chưa hoàn thành trước khi vận hành tiếp.
Tích hợp trong thiết bị OEM
SECATEC có nhiều kiểu thân và chức năng chuyển mạch. Đây là lợi thế đối với nhà chế tạo máy cần cảm biến theo kết cấu riêng.
Người dùng có thể lựa chọn vật liệu vỏ, kiểu dây dẫn, đầu nối và chức năng đầu ra. Phương án phù hợp giúp giảm thời gian cải tạo gá lắp.
Những thông tin phải xác định trước khi chọn sản phẩm
Khoảng cách giữa công tắc và nam châm
Khoảng cách tác động phụ thuộc vào độ nhạy cảm biến và cường độ từ trường. Vật liệu kim loại xung quanh cũng có thể làm thay đổi vùng nhận biết.
Không nên lựa chọn chỉ dựa trên khoảng cách danh nghĩa. Điều kiện lắp thực tế cần được kiểm tra trước khi đặt hàng.
Chức năng tiếp điểm và loại tín hiệu
Mạch điều khiển có thể yêu cầu thường mở, thường đóng, chuyển đổi hoặc bistable. Với cảm biến điện tử, cần xác nhận điện áp và kiểu ngõ ra.
Chọn sai chức năng khiến công tắc không tương thích với PLC. Sai tải điện còn làm giảm tuổi thọ của phiên bản reed.
Nhiệt độ tại vị trí lắp
Theo tài liệu hãng, phiên bản tiêu chuẩn phù hợp trong khoảng từ -25°C đến 80°C. Phiên bản chịu nhiệt có thể đáp ứng từ -40°C đến 200°C, tùy cấu hình.
Cần kiểm tra nhiệt độ thực tế tại thân cảm biến. Không nên chỉ dựa vào nhiệt độ chung của khu vực máy.
Kiểu kết nối và chiều dài cáp
Người dùng cần xác định cáp liền, đầu nối hoặc khoang đấu dây. Chiều dài dây phải phù hợp với tủ điện và phương án đi cáp.
Với dây dài, cần xem xét tải điện dung và khả năng nhiễu. Cáp tín hiệu cũng nên được tách khỏi đường dây công suất.
Lắp đặt đúng để tránh tín hiệu sai
Kim loại có tính sắt từ có thể làm biến dạng vùng từ trường. Vì vậy, vị trí công tắc và nam châm cần được thử nghiệm trước khi cố định.
Tài liệu SECATEC khuyến nghị giữ khoảng cách tối thiểu 50 mm với cáp điện chạy song song. Nếu nhiều công tắc đặt gần nhau, nam châm của một vị trí có thể ảnh hưởng đến vị trí kế bên.
Không nên siết vít quá mạnh khiến thân cảm biến biến dạng. Đầu công tắc cũng cần tránh va đập trong quá trình lắp máy.
Sau khi hoàn thành, kỹ thuật viên nên chạy thử toàn bộ hành trình. Điểm đóng và điểm nhả cần được kiểm tra ở nhiều tốc độ vận hành.
Công tắc từ Secatec tại thị trường Việt Nam
Công tắc từ Secatec phù hợp với cả hệ thống mới và nhu cầu thay thế thiết bị đang sử dụng. Tuy nhiên, mỗi phiên bản có thể khác nhau về điện áp, tiếp điểm, vật liệu và khoảng cách tác động.
Khi gửi yêu cầu cho đơn vị cung cấp Secatec Việt Nam, khách hàng nên cung cấp model đầy đủ hoặc ảnh nhãn sản phẩm. Nếu không còn mã cũ, cần gửi thêm kích thước thân, sơ đồ dây và thông tin nam châm.
Việc đối chiếu chính xác giúp lựa chọn đúng sản phẩm thay thế. Người dùng cũng tránh được tình trạng thiết bị lắp vừa nhưng tín hiệu không tương thích.
