Hộp số ZOLLERN – Giải pháp truyền động mô-men lớn cho công nghiệp nặng

Hộp số ZOLLERN được phát triển cho những hệ thống truyền động yêu cầu mô-men xoắn lớn, khả năng chịu tải cao và độ tin cậy trong điều kiện vận hành liên tục. ZOLLERN bắt đầu phát triển và sản xuất hộp số hành tinh từ năm 1972; hiện danh mục truyền động của hãng bao gồm hộp số di chuyển, hộp số quay, hộp số tời, hộp số công nghiệp, hộp số máy đào hầm và nhiều giải pháp truyền động chuyên dụng.

Điểm mạnh của Hộp số ZOLLERN nằm ở nền tảng hộp số hành tinh có mật độ công suất cao và hiệu suất truyền động tốt. Thiết kế module giúp hãng có thể cấu hình hộp số phù hợp với từng loại máy thay vì chỉ cung cấp một sản phẩm tiêu chuẩn cố định. Hộp số cũng có thể kết hợp với động cơ, phanh, khớp nối và các thành phần truyền động khác thành một hệ thống hoàn chỉnh.

Hộp số hành tinh là nền tảng truyền động chính của ZOLLERN

Trong danh mục của hãng, hộp số hành tinh ZOLLERN là dòng sản phẩm cốt lõi. Cấu trúc hành tinh giúp phân phối tải qua nhiều bánh răng đồng thời, từ đó tạo khả năng truyền mô-men lớn trong một kích thước tương đối nhỏ gọn.

Thiết kế này đặc biệt thích hợp với máy móc công nghiệp nặng, nơi không gian lắp đặt thường bị giới hạn nhưng vẫn cần công suất và mô-men truyền động cao. Hệ thống module của ZOLLERN còn cho phép kết hợp hộp số hành tinh với bánh răng côn hoặc bánh răng trụ nhằm tạo ra nhiều cấu hình truyền động khác nhau.

ZOLLERN cũng có kinh nghiệm lâu năm trong lĩnh vực này. Ngoài quá trình phát triển hộp số hành tinh từ năm 1972, tập đoàn đã tiếp nhận thương hiệu và công nghệ hộp số DORSTENER vào năm 2001, qua đó mở rộng năng lực đối với hộp số hành tinh, bánh răng trụ và bánh răng côn.

Hộp số công nghiệp ZOLLERN cho tải trọng lớn

Hộp số công nghiệp ZOLLERN được thiết kế cho chế độ làm việc liên tục và những ứng dụng có điều kiện tải nặng. Đây chủ yếu là các hệ thống planetary gear có thể cấu hình cùng động cơ, khớp nối và phanh tùy theo yêu cầu của máy.

Theo thông tin chính thức của hãng, dòng hộp số công nghiệp có 19 kích thước, dải mô-men tiêu chuẩn từ khoảng 1.000 Nm đến 4.000.000 Nm và tỷ số truyền tiêu chuẩn từ 17 đến 4.680. Với các tổ hợp đặc biệt giữa hộp số hành tinh, bánh răng trụ và bánh răng côn, ZOLLERN còn cung cấp giải pháp có mô-men lên tới khoảng 6.000.000 Nm.

Khả năng này giúp Hộp số ZOLLERN thích hợp với những thiết bị mà hộp giảm tốc thông thường khó đáp ứng, đặc biệt trong khai khoáng, luyện kim, xử lý vật liệu và dây chuyền sản xuất liên tục.

Hộp số ZOLLERN cho cần cẩu và thiết bị nâng hạ

Ngành nâng hạ là một trong những lĩnh vực sử dụng nhiều giải pháp truyền động của ZOLLERN. Hộp số của hãng được ứng dụng trên cần cẩu tàu biển, cần cẩu cảng, cần cẩu tải nặng, cần cẩu nhà máy đóng tàu và các hệ thống xử lý vật liệu.

Trong các ứng dụng này, hộp số phải làm việc với tải thay đổi liên tục, thường xuyên chịu tải khởi động lớn và yêu cầu kiểm soát chuyển động chính xác. Thiết kế hành tinh có mật độ mô-men cao giúp giảm kích thước bộ truyền trong khi vẫn đáp ứng yêu cầu tải nặng.

ZOLLERN còn có khả năng cung cấp cụm truyền động kết hợp hộp số, motor và hệ thống phanh, giúp đơn giản hóa quá trình thiết kế cụm nâng hạ đối với các nhà chế tạo máy.

Hộp số tời ZOLLERN tích hợp trực tiếp vào tang cáp

Một dòng sản phẩm nổi bật khác là hộp số tời ZOLLERN. Đây là hộp số hành tinh được thiết kế để tích hợp trực tiếp vào bên trong tang cáp, nhờ đó tạo ra kết cấu truyền động nhỏ gọn và phù hợp với các hệ thống tời công nghiệp.

Hộp số tời của hãng có 18 kích thước, dải mô-men tiêu chuẩn từ khoảng 1.000 Nm đến 2.500.000 Nm và tỷ số truyền tiêu chuẩn từ 21 đến 1.200. ZOLLERN cũng thiết kế các dòng này cho tốc độ cao và cung cấp nhiều cấu hình có chứng nhận của các tổ chức đăng kiểm hàng hải lớn.

Các ứng dụng điển hình gồm tời cần cẩu tàu, tời cần cẩu cảng, hệ thống khoan, máy đào cáp, cầu trục công nghiệp và hệ thống căng băng tải.

Hộp số quay ZOLLERN cho cơ cấu slewing

Đối với cần cẩu, máy xúc, thiết bị khoan hoặc những cơ cấu cần xoay quanh một trục, hệ thống slewing cần tạo được mô-men lớn nhưng vẫn phải vận hành ổn định.

Hộp số quay ZOLLERN được thiết kế cho nhóm ứng dụng này. Cấu trúc truyền động nhỏ gọn cho phép đưa mô-men từ động cơ đến vành răng quay của máy, đồng thời phù hợp với những hệ thống có tải hướng và tải động lớn.

Các giải pháp slewing của ZOLLERN được sử dụng trong thiết bị hàng hải, cần cẩu và máy xây dựng. Đây cũng là một phần quan trọng trong danh mục truyền động mà hãng phát triển cho các thiết bị làm việc ngoài trời và môi trường công nghiệp khắc nghiệt.

Hộp số di chuyển ZOLLERN cho máy công trình

Các thiết bị như cần cẩu bánh xích, máy khoan, máy đào cáp và máy khai khoáng cần một hệ truyền động di chuyển có khả năng tạo mô-men lớn ngay từ tốc độ thấp.

ZOLLERN phát triển travel drive dựa trên công nghệ hộp số hành tinh dành cho nhóm ứng dụng này. Một số dòng tiêu chuẩn có khả năng truyền mô-men tới khoảng 2.300.000 Nm, đồng thời có thể kết hợp động cơ điện hoặc động cơ thủy lực, phanh và khớp nối tùy cấu hình.

Thiết kế này giúp Hộp số ZOLLERN đáp ứng các máy có trọng lượng lớn và thường xuyên phải di chuyển dưới điều kiện tải cao.

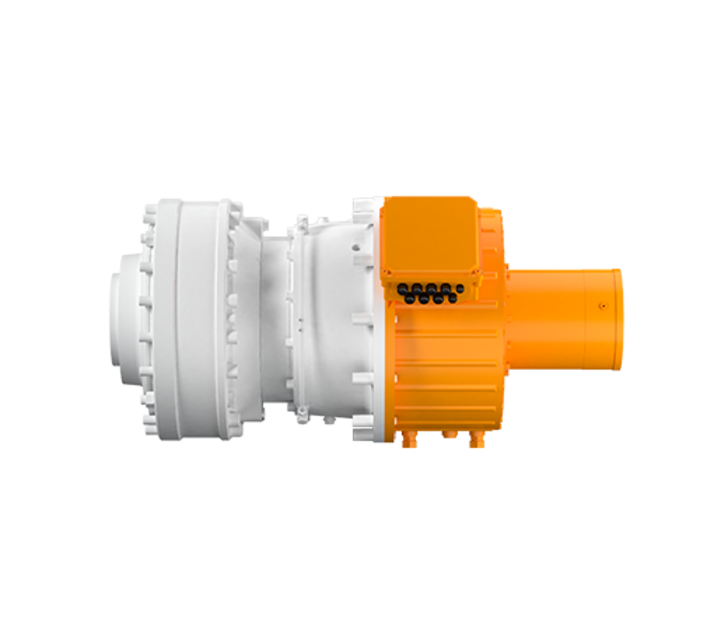

Truyền động ZOLLERN cho máy đào hầm

Máy đào hầm TBM là một trong những ứng dụng đòi hỏi hệ truyền động đặc biệt nặng. Không gian lắp đặt hạn chế, tải thay đổi lớn và thiết bị phải vận hành sâu dưới lòng đất trong thời gian dài khiến độ tin cậy của hộp số trở thành yếu tố rất quan trọng.

ZOLLERN cung cấp nhiều cấu hình hộp số hành tinh dành cho hard-rock TBM, EPB và micro tunnelling machine. Các giải pháp được phát triển với nhiều mức công suất và tỷ số truyền khác nhau để thích nghi với điều kiện địa chất cũng như cấu trúc máy.

Ngoài hộp số, ZOLLERN còn phát triển các khái niệm bảo trì chuyên dụng cho truyền động máy đào hầm nhằm giảm thời gian dừng máy và hỗ trợ kiểm soát tình trạng thiết bị.

Hộp số ZOLLERN cho ngành xi măng và khai khoáng

Các nhà máy xi măng và khai khoáng thường sử dụng những thiết bị có tải lớn như máy nghiền, máy ép con lăn, máy xúc gầu, stacker reclaimer và hệ thống vận chuyển vật liệu.

Hộp số công nghiệp ZOLLERN được phát triển cho chính những môi trường vận hành dạng này. Khả năng kết hợp nhiều tầng hành tinh cùng bánh răng côn hoặc bánh răng trụ cho phép tạo tỷ số truyền lớn và truyền mô-men cao mà vẫn tối ưu được không gian bố trí.

Đây là nhóm ứng dụng mà độ bền của bánh răng, ổ trục, hệ thống bôi trơn và khả năng chịu tải liên tục có ảnh hưởng trực tiếp đến độ ổn định của toàn dây chuyền.

Hộp số ZOLLERN trong nhà máy đường

ZOLLERN cũng có giải pháp hộp số hành tinh chuyên biệt cho sugar mill – nhà máy đường. Hãng cho biết công nghệ DORSTENER trước đây đã được sử dụng trong nhiều nhà máy đường trên thế giới, trong khi hộp số hành tinh ZOLLERN ngày càng được ứng dụng khi các nhà máy chuyển sang hệ truyền động điện hiệu suất cao.

Các bộ truyền này có nhiệm vụ giảm tốc độ từ động cơ và tăng mô-men cho cụm ép mía, nơi tải làm việc rất lớn và thường xuyên thay đổi theo lượng nguyên liệu đầu vào.

Hệ truyền động hoàn chỉnh thay vì chỉ một hộp số

Một lợi thế quan trọng khi lựa chọn Hộp số ZOLLERN là khả năng cung cấp cả hệ thống truyền động.

Tùy dự án, cụm thiết bị có thể bao gồm hộp số, động cơ điện hoặc thủy lực, phanh, khớp nối và hệ thống giám sát. Đối với hệ thống tời, ZOLLERN còn có thể tích hợp tang cáp, motor, phanh, biến tần và hệ thống condition monitoring thành một giải pháp hoàn chỉnh.

Điều này đặc biệt có lợi đối với các nhà chế tạo máy vì các thành phần truyền động có thể được tính toán và đồng bộ ngay từ giai đoạn thiết kế.

Khả năng làm việc trong môi trường công nghiệp khắc nghiệt

Hộp số sử dụng trên tàu biển, công trường xây dựng, hầm mỏ hay thiết bị khai khoáng phải đối mặt với tải va đập, độ ẩm, bụi và chu kỳ vận hành kéo dài.

ZOLLERN định hướng các dòng gearbox của hãng vào chính những môi trường làm việc này. Danh mục ứng dụng chính thức bao gồm marine, offshore, construction machinery, mining và nhiều ngành công nghiệp nặng.

Việc lựa chọn đúng cấu hình bôi trơn, kiểu lắp đặt, phanh và động cơ sẽ ảnh hưởng trực tiếp đến tuổi thọ của hộp số, vì vậy các hệ thống công suất lớn thường cần được tính toán theo dữ liệu tải thực tế của máy.

Lựa chọn Hộp số ZOLLERN cho hệ thống truyền động

Khi thay thế một Hộp số ZOLLERN đang sử dụng, nên cung cấp đầy đủ hình ảnh nameplate, kiểu hộp số, tỷ số truyền, mô-men đầu ra, tốc độ đầu vào và đầu ra, kiểu lắp đặt, dạng trục, motor đang sử dụng và ứng dụng thực tế.

Đối với dự án mới, cần xác định tải liên tục, tải cực đại, hệ số tải, thời gian vận hành mỗi ngày, số lần khởi động, tốc độ yêu cầu và không gian lắp đặt. Việc lựa chọn hộp số dựa trên mô-men danh nghĩa đơn thuần có thể chưa đủ đối với máy có tải va đập hoặc chu kỳ làm việc nặng.

Hộp số ZOLLERN tại Việt Nam

Hộp số ZOLLERN phù hợp cho các nhà máy cần giải pháp truyền động mô-men cao, đặc biệt trong xi măng, khai khoáng, cảng biển, đóng tàu, thiết bị nâng hạ, máy công trình, nhà máy đường và hệ thống xử lý vật liệu.

Hoàng Thiên Phát cung cấp và hỗ trợ lựa chọn Hộp số ZOLLERN tại Việt Nam, phục vụ nhu cầu thay thế thiết bị đang vận hành cũng như các dự án thiết kế hệ thống truyền động mới. Với các hộp số chuyên dụng, khách hàng nên cung cấp nameplate hoặc bản vẽ kỹ thuật để xác định chính xác cấu hình tương ứng.
