Lưu lượng kế dầu Kytola – Theo dõi dòng dầu bôi trơn chính xác trong máy công nghiệp

Lưu lượng kế dầu Kytola được phát triển cho những hệ thống mà dòng dầu cần được kiểm soát liên tục. Thiết bị xuất hiện nhiều trong hệ thống bôi trơn tuần hoàn, máy giấy và dây chuyền thép. Kytola phát triển cả dạng biến diện và dạng bánh răng oval. Nhờ đó, người dùng có thể lựa chọn thiết bị theo lưu lượng và độ nhớt dầu.

Dòng dầu nhỏ nhưng ảnh hưởng trực tiếp đến thiết bị lớn

Trong hệ thống bôi trơn tuần hoàn, dầu phải đến đúng các điểm cần bôi trơn. Lưu lượng quá thấp có thể khiến màng dầu không được duy trì ổn định. Lưu lượng quá cao lại làm thay đổi điều kiện vận hành của hệ thống. Vì vậy, việc quan sát dòng dầu tại từng nhánh rất quan trọng.

Kytola phát triển thiết bị chuyên biệt cho nhiệm vụ này. Sản phẩm có thể lắp tại từng điểm đo hoặc thành cụm nhiều kênh. Một số dòng cho phép quan sát trực tiếp bằng thang chia. Các dòng khác tạo tín hiệu để đưa dữ liệu vào hệ thống giám sát.

Hai công nghệ đo dầu nổi bật của Kytola

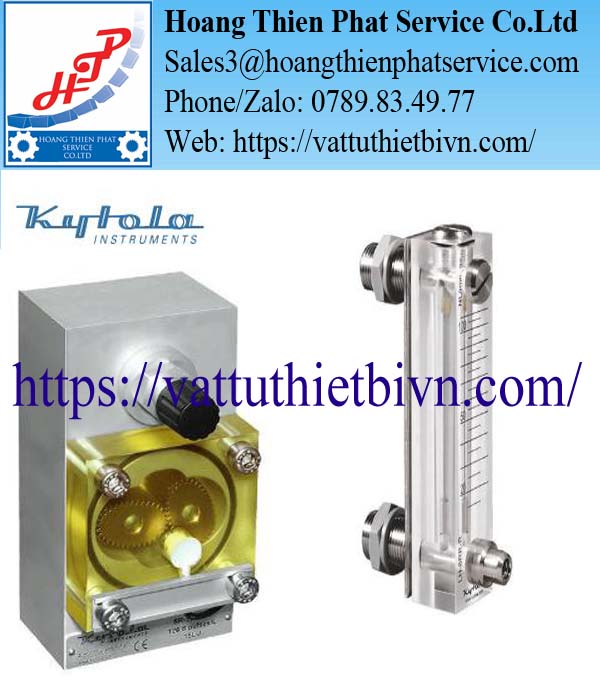

Không phải mọi lưu lượng kế dầu Kytola đều hoạt động giống nhau. Hãng hiện sử dụng nổi bật hai nhóm công nghệ. Đó là lưu lượng kế biến diện và lưu lượng kế bánh răng oval.

Ở loại biến diện, dòng dầu tác động lên phao trong ống đo. Vị trí của phao tương ứng với lưu lượng đang đi qua thiết bị. Cách hiển thị trực quan giúp nhân viên vận hành kiểm tra nhanh tại máy.

Nhóm bánh răng oval hoạt động theo nguyên lý thể tích. Hai bánh răng oval quay khi dầu đi qua buồng đo. Chuyển động này được dùng để xác định lượng dầu. Dòng SR của Kytola là nhóm tiêu biểu sử dụng nguyên lý này.

KA – lưu lượng kế dầu dành cho môi trường công nghiệp

Kytola KA thuộc nhóm lưu lượng kế biến diện dành cho dầu. Thiết kế sử dụng ống đo được bảo vệ để phù hợp môi trường nhà máy. Thang đo được bố trí để người vận hành dễ quan sát. Van điều chỉnh lưu lượng được đặt tại đầu ra.

Theo catalog Kytola, KA có áp suất tối đa 30 bar. Nhiệt độ tiêu chuẩn tối đa là 80°C. Một số cấu hình cho phép nhiệt độ đến 120°C. Hãng định hướng KA cho giám sát dầu bôi trơn trong ngành giấy, thép và các ngành công nghiệp khác. Kytola

TLA – kiểm soát những đường dầu có lưu lượng lớn

Khi lưu lượng dầu vượt khỏi phạm vi của các rotameter nhỏ, Kytola có dòng TLA. Đây vẫn là thiết bị biến diện nhưng được phát triển cho lưu lượng dầu lớn. Cấu trúc chắc chắn giúp thiết bị thích hợp cho hệ thống bôi trơn công nghiệp.

Với dầu 150 cSt, Kytola công bố các cấu hình TLA trải từ 0,5–32 L/min đến 12–170 L/min. Với dầu 220 cSt, các cấu hình trải từ 0,2–27 L/min đến 10–130 L/min. Phạm vi cụ thể phải chọn theo từng phiên bản thiết bị.  TLA hỗ trợ kết nối G hoặc NPT 2 inch. Hãng cũng nêu tùy chọn mặt bích DN50 hoặc ANSI 2 inch. Áp suất tối đa được công bố là 20 bar.

VExA – theo dõi nhiều nhánh dầu trên cùng một cụm

Một dây chuyền lớn thường có nhiều điểm cần dầu bôi trơn. Lắp từng thiết bị riêng biệt có thể khiến khu vực đo trở nên phức tạp. Kytola VExA được phát triển theo dạng cụm nhiều ống đo. Cách bố trí này thuận tiện khi cần quan sát nhiều nhánh dầu tại một vị trí.

VExA có dải lưu lượng thấp hơn TLA. Với dầu 150 cSt, hãng công bố các cấu hình từ 0,02–0,2 L/min đến 2–10 L/min. Với dầu 220 cSt, phạm vi cấu hình từ 0,02–0,14 L/min đến 1–7 L/min.

Ứng dụng điển hình của VExA là giám sát bôi trơn tuần hoàn. Kytola nhắc cụ thể đến ngành giấy và nhà máy thép. Đây là những dây chuyền thường có nhiều ổ trục cần được cấp dầu liên tục.

SR1 – lưu lượng kế bánh răng oval cho dầu

SR1 tạo ra một hướng đo khác so với rotameter truyền thống. Thiết bị thuộc nhóm oval gear flow meter. Dòng dầu làm các bánh răng oval chuyển động bên trong buồng đo. Thiết bị phù hợp với giám sát dầu bôi trơn và điều khiển quá trình.

Kytola cung cấp nhiều cấu hình SR1. Phạm vi tổng thể được hãng công bố từ cấu hình 0,1–1,5 L/min đến cấu hình 10–120 L/min. Vì vậy, không nên hiểu 0,1–120 L/min là một thang đo duy nhất.

SR1 có thể hoạt động như một lưu lượng kế riêng lẻ. Thiết bị cũng có thể trở thành một phần của hệ thống giám sát bôi trơn Kytola. Cấu hình này phù hợp khi nhà máy muốn quản lý nhiều điểm dầu tập trung.

SRx – gom nhiều điểm đo dầu vào một cụm

SRx tiếp tục sử dụng công nghệ bánh răng oval. Điểm khác biệt đáng chú ý nằm ở cấu hình nhiều kênh. Catalog Kytola thể hiện các lựa chọn cụm 4, 6 hoặc 8 kênh.

Dải đo được công bố từ cấu hình 0,1–1,5 L/min đến 0,5–6 L/min. Thiết bị hướng đến giám sát dầu bôi trơn và lưu lượng dầu công nghiệp. SRx cũng phù hợp với những hệ thống cần đưa nhiều điểm đo về cùng một bảng điều khiển.

SRO – dành cho dòng dầu lớn đến 200 L/min

Khi hệ thống có lưu lượng cao hơn, Kytola cung cấp SRO. Đây là lưu lượng kế thể tích sử dụng bánh răng oval. Hãng thiết kế SRO cho môi trường công nghiệp yêu cầu đo dầu bôi trơn ở lưu lượng lớn.

Các cấu hình SRO bắt đầu từ khoảng 10–120 L/min. Phiên bản lớn nhất được công bố có phạm vi 20–200 L/min. Đây là dòng đáng chú ý cho các đường dầu chính có lưu lượng lớn.

2950 và SRV mở rộng khả năng lựa chọn

Kytola 2950 cũng thuộc nhóm lưu lượng kế bánh răng oval. Hãng công bố các cấu hình từ 0,1–1,5 L/min đến 5–70 L/min. Ứng dụng chính gồm đo dầu bôi trơn và giám sát lưu lượng dầu công nghiệp.

SRV lại hướng đến việc nâng cấp các cụm đo dầu. Dòng này có từ một đến bảy điểm đo. Kytola công bố phạm vi độ nhớt dầu từ 30 đến 1000 cSt. Đây là thông số đáng quan tâm khi hệ thống sử dụng nhiều loại dầu khác nhau.

Lưu lượng kế dầu Kytola trong hệ thống bôi trơn tuần hoàn

Trong máy giấy, thép và thiết bị công nghiệp nặng, nhiều ổ trục hoạt động liên tục. Dầu được tuần hoàn qua từng điểm để bôi trơn và hỗ trợ vận hành. Chỉ nhìn áp suất tổng của hệ thống chưa thể hiện rõ lưu lượng ở từng nhánh.

Lưu lượng kế Kytola có thể bố trí gần từng điểm cấp dầu. Người vận hành nhờ đó kiểm tra được trạng thái dòng chảy. Các cụm nhiều kênh giúp tập trung nhiều điểm đo trên cùng bảng. Kytola xác định đây là một trong những ứng dụng chính của sản phẩm.

Từ quan sát tại chỗ đến giám sát tập trung

Một hệ thống đơn giản có thể chỉ cần thang đo trực quan. Hệ thống lớn lại cần cảnh báo khi lưu lượng thay đổi. Một số thiết bị Kytola hỗ trợ cảm biến cảnh báo lưu lượng thấp hoặc cao. Tùy chọn cụ thể phụ thuộc từng dòng sản phẩm.

Kytola còn có OVAL D2 cho hệ thống từ 1 đến 64 kênh. Hãng cũng cung cấp màn hình KLD Smart và phần mềm KVM Suite. Những thiết bị này mở rộng khả năng quản lý hệ thống bôi trơn dầu.

Chọn lưu lượng kế dầu Kytola theo độ nhớt

Dầu khác nước ở đặc tính độ nhớt. Vì vậy, lựa chọn thiết bị chỉ dựa trên đường kính kết nối thường chưa đủ. Cần xác định loại dầu và độ nhớt tại điều kiện vận hành thực tế.

Điều này thể hiện rõ trên các thông số của KA, TLA và VExA. Kytola công bố dải đo khác nhau cho dầu 150 cSt và 220 cSt. Cùng một thiết bị nhưng đặc tính dòng dầu thay đổi có thể ảnh hưởng đến thang đo.

Chọn thiết bị theo lưu lượng thực tế

Lưu lượng tối thiểu và tối đa nên được xác định trước khi chọn model. VExA phù hợp hơn với nhiều nhánh dầu có lưu lượng nhỏ. KA phục vụ các phạm vi trung gian tùy cấu hình. TLA hướng tới các đường dầu có lưu lượng lớn hơn.

Nếu cần công nghệ bánh răng oval, có thể xem xét SR1, SRx, 2950 hoặc SRO. SRx thuận tiện với hệ thống nhiều kênh. SRO hướng đến lưu lượng lớn. Việc chọn mã cuối cùng cần đối chiếu datasheet theo điều kiện vận hành.

Thông tin cần có khi chọn lưu lượng kế dầu Kytola

Để chọn đúng lưu lượng kế dầu Kytola, trước tiên cần xác định loại dầu và độ nhớt. Tiếp theo là lưu lượng nhỏ nhất, lưu lượng làm việc và lưu lượng lớn nhất. Áp suất cùng nhiệt độ vận hành cũng cần được kiểm tra. Kiểu kết nối đường ống cần được xác định trước khi đặt hàng.

Nếu cần cảnh báo, phải xác định mức cảnh báo mong muốn. Với hệ thống tự động hóa, cần kiểm tra thêm loại tín hiệu và thiết bị hiển thị tương thích. Những thông tin này giúp thu hẹp model phù hợp ngay từ đầu. Chúng cũng hạn chế việc chọn lưu lượng kế có thang đo quá lớn. Một thiết bị được chọn đúng phạm vi sẽ thuận tiện hơn khi theo dõi dòng dầu.
