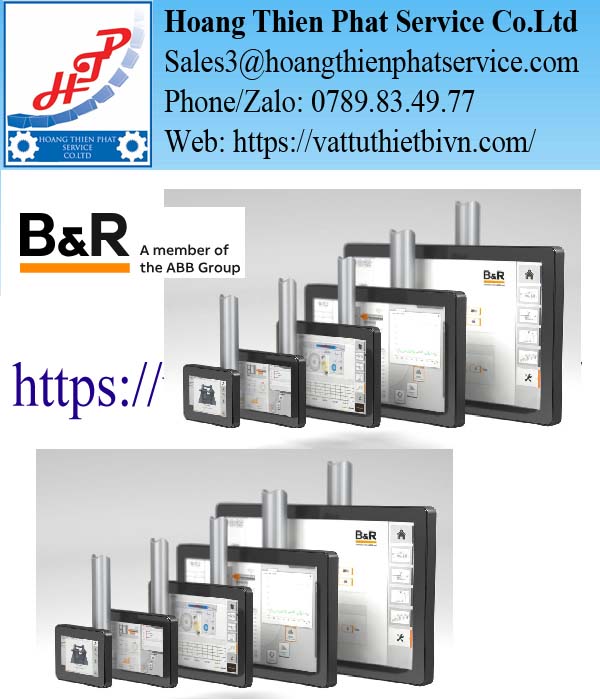

Màn Hình HMI B&R Power Panel – Màn Hình Cảm Ứng Điều Khiển Máy B&R Automation

Màn hình HMI B&R Power Panel là thiết bị giao diện người – máy (Human Machine Interface) của hãng B&R Automation, được sử dụng để giám sát, vận hành và điều khiển các hệ thống máy móc tự động. Với thiết kế chuyên dụng cho môi trường sản xuất, HMI B&R cho phép người vận hành theo dõi trạng thái thiết bị, cài đặt thông số, kiểm tra cảnh báo và thực hiện các thao tác điều khiển trực tiếp trên màn hình cảm ứng.

Dòng B&R Power Panel bao gồm các thiết bị hiển thị độc lập và các phiên bản tích hợp bộ điều khiển PLC. Những dòng như B&R Power Panel T30, T50, C30, C50, C70 và C80 được phát triển cho các yêu cầu vận hành và điều khiển khác nhau.

Tại các nhà máy đang sử dụng hệ thống B&R Automation, nhu cầu tìm mua màn hình HMI B&R Power Panel thường xuất hiện khi thiết bị bị lỗi cảm ứng, không hiển thị, mất kết nối với PLC hoặc cần thay thế màn hình đang sử dụng trên dây chuyền sản xuất.

Màn hình HMI B&R Power Panel có chức năng gì?

Màn hình HMI B&R Power Panel đóng vai trò trung gian giữa người vận hành và hệ thống điều khiển. Thông qua giao diện được thiết kế theo từng ứng dụng, nhân viên vận hành có thể theo dõi hoạt động của máy mà không cần trực tiếp truy cập chương trình PLC.

Trong một dây chuyền đóng gói, màn hình B&R có thể hiển thị tốc độ sản xuất, số lượng sản phẩm, trạng thái cảm biến, vị trí cơ cấu chuyển động và thông tin lỗi.

Người vận hành cũng có thể thay đổi các giá trị cài đặt được chương trình cho phép, lựa chọn chế độ vận hành và theo dõi các bước trong chu trình máy. Tùy theo dòng sản phẩm, Power Panel có thể chỉ đảm nhiệm chức năng hiển thị hoặc đồng thời thực hiện các tác vụ điều khiển PLC. Đây là yếu tố quan trọng cần phân biệt khi mua thiết bị thay thế.

Các dòng màn hình HMI B&R Power Panel

Màn hình B&R Power Panel T30 – Thiết bị HMI dạng terminal

B&R Power Panel T30 là dòng màn hình HMI được thiết kế để hiển thị giao diện điều khiển thông qua kết nối với hệ thống tự động hóa. Thiết bị sử dụng màn hình cảm ứng điện trở và hỗ trợ các chức năng như VNC Client, trình duyệt web tích hợp cùng kết nối Ethernet, USB tùy phiên bản.

Power Panel T30 phù hợp với các máy cần màn hình hiển thị nhỏ gọn, bố trí trực tiếp trên cửa tủ điện hoặc bảng điều khiển.

Một số model tiêu biểu:

• 6PPT30.043K-20W: Màn hình T30 kích thước 4.3 inch, dạng dọc.

• 6PPT30.0702-20W: Màn hình T30 kích thước 7 inch, độ phân giải 800 × 480.

• 6PPT30.070M-20B: Màn hình T30 kích thước 7 inch, dạng dọc.

• 6PPT30.101G-20B: Màn hình Power Panel T30 kích thước 10.1 inch.

Khi thay thế HMI B&R T30, cần xác định đúng mã màn hình, kích thước lắp đặt, hướng hiển thị và phương thức kết nối với bộ điều khiển.

Màn hình B&R Power Panel T50 – Giao diện cảm ứng đa điểm

B&R Power Panel T50 được phát triển theo hướng giao diện hiện đại, sử dụng công nghệ màn hình cảm ứng điện dung đa điểm ở các phiên bản tương ứng.

Khác với những màn hình cảm ứng điện trở truyền thống, màn hình multi-touch cho phép xây dựng giao diện điều khiển với các thao tác cảm ứng linh hoạt.

Power Panel T50 có thể được sử dụng trong các hệ thống cần hiển thị thông tin trực quan, giao diện máy hiện đại và kết nối với hệ thống điều khiển qua mạng. Các tính năng và khả năng tương thích phần mềm phụ thuộc vào phiên bản Power Panel cụ thể.

Màn hình B&R Power Panel C30 – HMI tích hợp bộ điều khiển

B&R Power Panel C30 không chỉ là một màn hình hiển thị thông thường mà còn tích hợp chức năng bộ điều khiển PLC.  Thiết bị kết hợp khả năng hiển thị trạng thái máy và thực thi chương trình điều khiển trên cùng một phần cứng. Điều này giúp giảm số lượng thiết bị riêng lẻ trong một số cấu hình máy tự động.

Power Panel C30 có thể được sử dụng trên các máy đóng gói nhỏ, hệ thống vận chuyển, máy kiểm tra và các thiết bị tự động có yêu cầu điều khiển phù hợp với năng lực của bộ xử lý. Khi thay thế dòng C30, việc kiểm tra và sao lưu chương trình điều khiển là đặc biệt quan trọng, vì thay màn hình cũng có thể đồng nghĩa với thay bộ điều khiển đang vận hành máy.

Màn hình B&R Power Panel C50 và C70 – Điều khiển và hiển thị trên cùng thiết bị

Power Panel C50 và C70 thuộc nhóm màn hình điều khiển tích hợp, hỗ trợ xây dựng hệ thống HMI và PLC với khả năng xử lý phù hợp cho các ứng dụng tự động hóa.

Các dòng này có thể hỗ trợ kết nối với hệ thống I/O, thiết bị truyền động và mạng truyền thông công nghiệp thông qua những giao diện tương ứng.

Đặc biệt, B&R Power Panel C70 được sử dụng trong những máy cần tích hợp giao diện vận hành và chức năng điều khiển trong cùng một thiết bị.







Một số model tham khảo:

Danh sách trên dùng để định hướng tìm kiếm model. Thông số chi tiết, firmware và khả năng cung ứng phải được kiểm tra theo đúng mã thiết bị.

Phân biệt màn hình B&R Power Panel T-Series và C-Series

Đối với khách hàng tìm thiết bị thay thế, sự khác biệt giữa hai dòng này ảnh hưởng trực tiếp đến việc lựa chọn sản phẩm.

Do vậy, không nên lựa chọn Power Panel chỉ dựa trên kích thước màn hình hoặc kiểu dáng bên ngoài. Hai thiết bị có màn hình tương tự nhau có thể đảm nhiệm chức năng hoàn toàn khác nhau.

Ứng dụng màn hình HMI B&R tại nhà máy

Máy đóng gói và chiết rót: Màn hình HMI B&R Power Panel được sử dụng để theo dõi tốc độ vận hành, số lượng sản phẩm, thời gian chu trình và các thông số cài đặt. Người vận hành có thể kiểm tra trạng thái máy và nhận cảnh báo khi có sự cố.

Máy ép nhựa và gia công vật liệu: HMI giúp hiển thị các giá trị vận hành, nhiệt độ, áp suất và thông tin chu trình theo cấu hình phần mềm điều khiển.

Dây chuyền thực phẩm và đồ uống: Power Panel hỗ trợ giám sát hoạt động của băng tải, máy đóng gói, hệ thống cấp liệu và những thiết bị tự động khác.

Máy cắt và hệ thống truyền động: Màn hình có thể hiển thị tốc độ, vị trí, trạng thái servo drive và cho phép thay đổi các thông số được chương trình cho phép. Thiết bị lắp ráp tự động: HMI hỗ trợ lựa chọn chế độ vận hành, quan sát tín hiệu và hiển thị thông báo lỗi để kỹ thuật viên xác định vị trí cần kiểm tra.

Màn hình HMI B&R Power Panel bị lỗi – Khi nào cần thay thế?

Sau thời gian vận hành, màn hình HMI có thể gặp các vấn đề liên quan đến phần hiển thị, cảm ứng hoặc kết nối truyền thông. Một số hiện tượng thường gặp gồm màn hình không sáng, cảm ứng không phản hồi, xuất hiện sọc hình, tự khởi động lại hoặc không kết nối được với PLC.

Tuy nhiên, việc HMI không hiển thị dữ liệu không nhất thiết có nghĩa màn hình đã hỏng. Sự cố có thể xuất phát từ nguồn 24VDC, cáp Ethernet, cấu hình mạng hoặc bộ điều khiển trung tâm.

Trước khi thay thế, kỹ thuật viên cần kiểm tra nguồn cấp, trạng thái khởi động và khả năng kết nối. Với các màn hình tích hợp bộ điều khiển, phải đặc biệt chú ý đến chương trình và dữ liệu ứng dụng đang được lưu trong thiết bị.

Những thông tin cần kiểm tra khi mua màn hình HMI B&R thay thế

Đối với nhà máy đang sử dụng màn hình B&R Power Panel, lựa chọn đúng mã sản phẩm giúp hạn chế phát sinh khi lắp đặt. Thông tin quan trọng nhất là model đầy đủ trên tem thiết bị, chẳng hạn 6PPT30.0702-20W hoặc 4PPC70.101G-20B.

Ngoài mã thiết bị, cần đối chiếu kích thước màn hình, kích thước khoét tủ, loại cảm ứng, điện áp nguồn, giao tiếp và phiên bản phần mềm. Nếu sử dụng model thay thế khác với màn hình cũ, cần xác nhận khả năng tương thích giao diện vận hành, chương trình điều khiển và hệ thống kết nối.

Đặc biệt, với dòng Power Panel C-Series, việc thay thế phải xem xét cả phần PLC tích hợp. Không nên lắp một màn hình mới chỉ vì có cùng kích thước hoặc cùng kiểu đầu nối.

Màn hình HMI B&R Power Panel Việt Nam – Thiết bị thay thế cho hệ thống tự động hóa

Màn hình HMI B&R Power Panel là thành phần quan trọng trong việc vận hành và giám sát các máy móc sử dụng hệ thống điều khiển B&R Automation. Từ Power Panel T30, T50 đến C30, C50 và C70, từng dòng thiết bị được thiết kế để đáp ứng những yêu cầu khác nhau về giao diện hiển thị, khả năng xử lý và tích hợp điều khiển.

Khi màn hình gặp sự cố, lựa chọn đúng model sẽ giúp bộ phận bảo trì thực hiện thay thế thuận tiện hơn và hạn chế ảnh hưởng đến cấu hình máy đang sử dụng. Hoàng Thiên Phát tiếp nhận yêu cầu tìm nguồn cung cấp màn hình HMI B&R Power Panel, PLC B&R, module I/O X20 và các thiết bị điều khiển B&R Automation phục vụ bảo trì, thay thế tại nhà máy.
