Màng van Saunders – Diaphragm chuyên dụng cho van màng công nghiệp

Màng van Saunders là bộ phận trực tiếp thực hiện chức năng đóng kín trong van màng Saunders. Chi tiết này nằm giữa cơ cấu vận hành và môi chất bên trong đường ống. Vì vậy, vật liệu màng ảnh hưởng trực tiếp đến khả năng làm kín và độ bền của van.

Khác với phụ tùng làm kín thông thường, diaphragm phải liên tục chịu biến dạng trong mỗi chu kỳ đóng mở. Đồng thời, bề mặt màng còn tiếp xúc trực tiếp với hóa chất hoặc lưu chất công nghệ. Saunders phát triển nhiều loại diaphragm để đáp ứng những điều kiện vận hành khác nhau.

Một chi tiết nhỏ nhưng quyết định khả năng vận hành của van Saunders

Khi van hoạt động, màng van Saunders dịch chuyển xuống vùng seat hoặc weir của thân van. Màng tạo bề mặt ngăn dòng lưu chất khi van đóng. Khi màng được nâng lên, môi chất tiếp tục đi qua thân van.

Cấu trúc này tạo ra sự cách ly giữa môi chất và bộ phận truyền động phía trên. Stem và nhiều chi tiết chuyển động không cần tiếp xúc trực tiếp với lưu chất. Đây là đặc điểm quan trọng của thiết kế diaphragm valve Saunders.

Màng van không nên được lựa chọn chỉ theo kích thước

Hai màng có cùng kích thước chưa chắc phù hợp với cùng một ứng dụng. Người sử dụng còn phải xem xét vật liệu, nhiệt độ và đặc tính hóa học của môi chất.

Nồng độ hóa chất cũng có thể ảnh hưởng đáng kể đến tuổi thọ diaphragm. Vì vậy, khi thay màng van Saunders, cần đối chiếu thông số của van đang sử dụng. Việc chọn màng chỉ dựa trên đường kính DN có thể dẫn đến sai cấu hình.

Saunders phát triển diaphragm theo từng điều kiện môi chất

Một hệ thống nước sạch không tạo ra yêu cầu giống dây chuyền hóa chất. Tương tự, axit mạnh, kiềm và dung môi cũng tác động khác nhau lên vật liệu màng.

Saunders cung cấp nhiều cấu hình diaphragm nhằm phục vụ các điều kiện này. Trong đó, các nhóm vật liệu elastomer và PTFE được sử dụng cho nhiều dòng van của hãng.

Màng PTFE Saunders

Màng PTFE Saunders được quan tâm trong những hệ thống có môi chất hóa học mạnh. PTFE có khả năng kháng nhiều loại hóa chất công nghiệp. Vật liệu này thường được xem xét cho axit, kiềm và một số dung môi.

Saunders có dòng High Performance PTFE Diaphragm với bề mặt tiếp xúc môi chất bằng virgin PTFE. Thiết kế kết hợp lớp PTFE cùng phần đỡ elastomer gia cường. Hãng phát triển nhiều grade khác nhau theo yêu cầu môi chất.

Màng EPDM Saunders

EPDM là một trong những vật liệu elastomer phổ biến của diaphragm valve. Đặc tính cụ thể cần được đối chiếu với grade diaphragm Saunders được sử dụng.

Màng EPDM Saunders có thể xuất hiện trong nhiều ứng dụng công nghiệp và hygienic. Tuy nhiên, khả năng tương thích phải kiểm tra theo môi chất và nhiệt độ. Không nên mặc định EPDM phù hợp với mọi loại hóa chất.

Diaphragm cho môi trường hóa chất

Trong hệ thống hóa chất, màng van thường là một trong những phụ tùng chịu tải khắc nghiệt nhất. Nó vừa chịu tác động hóa học vừa liên tục thay đổi hình dạng.

Do đó, lựa chọn diaphragm Saunders cần dựa trên dữ liệu vận hành thực tế. Các yếu tố cần xem xét gồm môi chất, nồng độ, nhiệt độ và áp suất. Tần suất đóng mở cũng ảnh hưởng đến chu kỳ bảo trì.

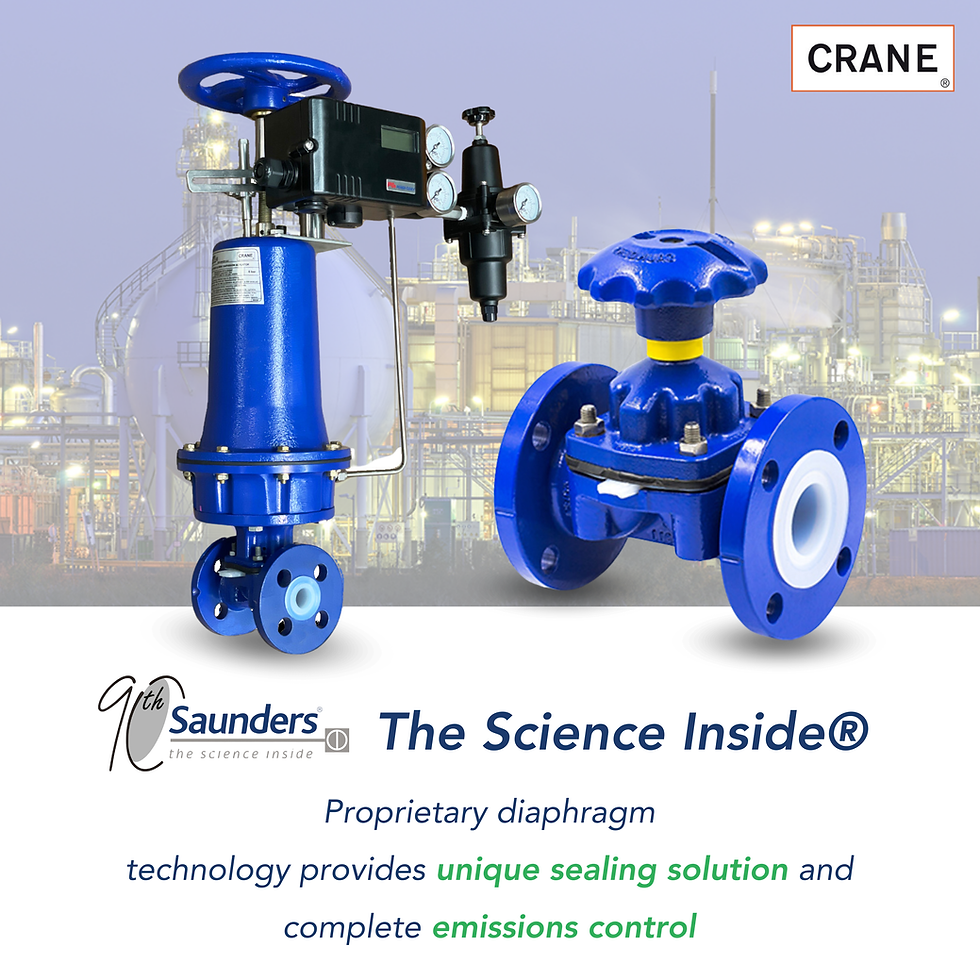

Màng Saunders và thân van phải được xem như một cụm đồng bộ

Một diaphragm tốt nhưng lắp sai thân van vẫn có thể gây vấn đề vận hành. Hình dạng màng phải phù hợp với thiết kế seat và cơ cấu nén của van.

Đây là lý do khi tìm màng van Saunders thay thế, nên cung cấp đầy đủ thông tin van hiện hữu. Nameplate, mã van hoặc mã diaphragm cũ đặc biệt hữu ích khi xác định phụ tùng.

Weir Type và Straight Through không sử dụng theo cùng một cách

Saunders có các dòng van dạng Weir và Straight Through. Hai thiết kế có hình học đường dòng và cơ chế đóng kín khác nhau.

Vì vậy, không nên sử dụng tên gọi chung “màng Saunders” để đặt hàng. Người mua cần xác định chính xác dòng van đang vận hành. Điều này đặc biệt quan trọng với những thiết bị đã sử dụng nhiều năm.

Khi nào cần kiểm tra màng van Saunders?

Diaphragm là chi tiết hao mòn theo chu kỳ vận hành. Thời gian thay thế không giống nhau giữa các hệ thống. Môi chất và số lần đóng mở có thể làm tuổi thọ thay đổi đáng kể.

Khi van xuất hiện hiện tượng đóng không kín, diaphragm nên được đưa vào danh sách kiểm tra. Tình trạng rò rỉ hoặc hiệu suất đóng mở thay đổi cũng cần được đánh giá. Không nên tiếp tục vận hành khi màng có dấu hiệu hư hỏng rõ ràng.

Các dấu hiệu cần chú ý khi bảo trì

Bề mặt diaphragm có thể xuất hiện biến dạng sau thời gian dài làm việc. Vết nứt, chai cứng hoặc hư hỏng bề mặt cần được kiểm tra kỹ.

Với hóa chất, việc đánh giá bằng mắt thường chưa chắc phản ánh đầy đủ tình trạng vật liệu. Lịch bảo trì nên dựa trên điều kiện thực tế của dây chuyền. Những vị trí quan trọng có thể cần kế hoạch thay thế phòng ngừa.

Màng van Saunders trong hệ thống hóa chất

Các nhà máy hóa chất thường sử dụng van màng tại những vị trí cần cách ly lưu chất khỏi cơ cấu vận hành. Màng van Saunders trở thành bề mặt tiếp xúc quan trọng tại những vị trí này.

Tùy hóa chất, người thiết kế có thể xem xét các diaphragm phù hợp của Saunders. Với hóa chất mạnh, các cấu hình PTFE thường nhận được nhiều sự quan tâm. Tuy nhiên, lựa chọn cuối cùng vẫn phải dựa trên bảng tương thích hóa học.

Màng Saunders cho xử lý nước và nước thải

Hệ thống xử lý nước cũng là môi trường phổ biến của diaphragm valve. Van có thể làm việc tại các tuyến hóa chất định lượng hoặc đường nước công nghệ.

Tại đây, diaphragm phải chịu cả điều kiện lưu chất và tần suất vận hành. Màng van Saunders đúng vật liệu giúp duy trì khả năng đóng kín ổn định. Việc kiểm tra định kỳ đặc biệt quan trọng với van hoạt động liên tục.

Ứng dụng trong thực phẩm, đồ uống và dược phẩm

Saunders còn có danh mục diaphragm valve dành cho quy trình hygienic và BioPharm. Những ứng dụng này đặt ra yêu cầu riêng về vật liệu và điều kiện vệ sinh.

Không nên sử dụng diaphragm công nghiệp thông thường để thay thế tùy ý cho van hygienic. Người dùng cần kiểm tra chính xác dòng sản phẩm và chứng nhận yêu cầu. Hồ sơ vật liệu cũng cần được xem xét khi dự án yêu cầu truy xuất nguồn gốc.

Thay màng van Saunders nhưng giữ lại thân van

Trong nhiều trường hợp, thân van vẫn có thể tiếp tục sử dụng khi diaphragm đến chu kỳ bảo trì. Việc thay đúng phụ tùng giúp doanh nghiệp không cần thay toàn bộ cụm van.

Tuy nhiên, trước khi thay màng van Saunders, cần kiểm tra cả bề mặt làm kín của thân. Actuator hoặc handwheel cũng nên được kiểm tra đồng thời. Một hệ thống đóng kín chỉ hoạt động tốt khi các thành phần phối hợp chính xác.

Thông tin cần chuẩn bị khi tìm diaphragm Saunders

Mã diaphragm cũ là dữ liệu hữu ích nhất nếu vẫn còn nhận diện được. Nếu không còn mã, có thể sử dụng model và kích thước của van Saunders.

Ngoài ra, cần xác định môi chất và nhiệt độ vận hành. Vật liệu thân, lớp lót và kiểu vận hành cũng hỗ trợ việc xác định diaphragm. Với ứng dụng đặc biệt, nên cung cấp thêm áp suất và nồng độ hóa chất.

Màng van Saunders chính hãng cho bảo trì nhà máy

Sử dụng diaphragm đúng specification giúp duy trì đặc tính ban đầu của van. Điều này đặc biệt quan trọng với dây chuyền hóa chất hoặc hệ thống yêu cầu độ kín cao.

Khi cần thay màng van Saunders, nên kiểm tra part number trước khi đặt hàng. Nếu mã cũ không còn rõ, cần đối chiếu thông tin van và điều kiện sử dụng. Cách làm này giảm nguy cơ mua diaphragm sai vật liệu hoặc sai kích thước.

Màng van Saunders – phụ tùng cần được quản lý theo chu kỳ

Diaphragm không nên chỉ được tìm mua sau khi van đã xảy ra sự cố. Với những vị trí quan trọng, doanh nghiệp có thể chủ động xây dựng danh mục phụ tùng dự phòng.

Việc lưu lại model van, size và mã màng van Saunders giúp công tác bảo trì nhanh hơn. Nhà máy cũng dễ xác định số lượng diaphragm cần dự trữ. Đây là cách quản lý phù hợp với những dây chuyền sử dụng nhiều van Saunders.
