Pa lăng điện MISIA – Thiết bị nâng hạ công nghiệp tải trọng đến 50 tấn

Pa lăng điện MISIA là thiết bị nâng hạ công nghiệp của MISIA Paranchi, thương hiệu đến từ Ý chuyên sản xuất pa lăng, linh kiện cầu trục và thiết bị phục vụ hệ thống nâng chuyển tải. MISIA được thành lập từ năm 1982 và hiện phát triển hai nhóm pa lăng điện chính gồm pa lăng cáp điện XM Series và pa lăng xích điện MH Series.

Điểm đáng chú ý của pa lăng MISIA nằm ở dải tải rộng, nhiều kiểu lắp đặt và khả năng tích hợp vào cầu trục dầm đơn, cầu trục dầm đôi hoặc hệ thống monorail. Với các nhà máy cần nâng vật liệu, máy móc, khuôn hoặc cụm thiết bị có trọng lượng lớn, Pa lăng điện MISIA là dòng sản phẩm có thể cấu hình theo tải trọng, chiều cao nâng và điều kiện vận hành thực tế.

Pa lăng điện MISIA được phát triển cho môi trường nâng hạ công nghiệp

MISIA không chỉ sản xuất một dạng pa lăng tiêu chuẩn mà phát triển hệ sản phẩm phục vụ nhiều kiểu cầu trục khác nhau. Theo thông tin chính thức của hãng, phạm vi sản phẩm gồm pa lăng cáp điện tải trọng từ 500 kg đến 50.000 kg và pa lăng xích điện từ 125 kg đến 2.000 kg.

Nhờ dải tải này, Pa lăng điện MISIA có thể xuất hiện từ các trạm nâng nhỏ trong dây chuyền sản xuất đến những cầu trục công nghiệp cần nâng hàng chục tấn. Khách hàng không nhất thiết phải lựa chọn thiết bị chỉ theo tải trọng mà còn có thể cân nhắc chiều cao nâng, tốc độ nâng, số nhánh cáp, kiểu trolley và không gian lắp đặt.

MISIA hiện hoạt động trong lĩnh vực thiết kế, sản xuất và phân phối pa lăng cùng các thành phần dành cho cầu trục. Hãng duy trì hệ thống quản lý chất lượng ISO 9001 và cung cấp các tài liệu lắp đặt, vận hành, bảo trì đi kèm thiết bị.

Pa lăng cáp điện MISIA XM Series là dòng sản phẩm trọng tâm

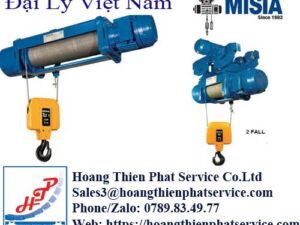

Nhắc đến Pa lăng điện MISIA, XM Series là một trong những dòng đáng chú ý nhất của hãng. Đây là dòng electric wire rope hoist – pa lăng cáp điện, sử dụng tang cuốn cáp thép để thực hiện chuyển động nâng và hạ tải, phù hợp với cầu trục và hệ thống vận chuyển vật nặng.

MISIA cung cấp XM Series với nhiều cấp tải và nhiều chiều cao nâng khác nhau. Tài liệu kỹ thuật của hãng thể hiện phạm vi từ các cấu hình khoảng 1 tấn cho đến những phiên bản công suất lớn đạt 50 tấn, tùy kiểu palăng và cách bố trí cáp.

Khác biệt quan trọng của dòng XM nằm ở khả năng tùy chỉnh cấu hình lắp đặt. Một hệ thống có thể sử dụng pa lăng cố định, trolley chạy trên một dầm hoặc trolley chạy trên hai ray tùy thiết kế cầu trục và yêu cầu của nhà máy.

Nhiều cấu hình lắp đặt giúp MISIA phù hợp với từng loại cầu trục

Pa lăng MISIA lắp cố định

Kiểu foot mounted hoist thích hợp khi cụm pa lăng được đặt trực tiếp lên kết cấu máy hoặc trên khung cầu trục được thiết kế sẵn. Cấu hình này giúp bố trí thiết bị linh hoạt trong các máy chuyên dụng, hệ thống nâng cố định hoặc những dự án không yêu cầu pa lăng tự chạy dọc dầm.

Trang sản phẩm chính thức của MISIA liệt kê foot mounted hoist là một trong các cấu hình tiêu chuẩn của XM Series. Ngoài tải trọng, khi chọn kiểu này cần xác định chiều cao nâng, không gian bố trí tang cáp và vị trí động cơ để bảo đảm phù hợp với kết cấu thực tế.

Pa lăng MISIA chạy trên dầm đơn

Một cấu hình phổ biến khác là hoist with monorail trolley, trong đó pa lăng được kết hợp với trolley chạy dọc một dầm. MISIA có cả phiên bản standard headroom và low headroom, cho phép lựa chọn tùy chiều cao nhà xưởng và khoảng không phía trên cầu trục.

Phiên bản low headroom đặc biệt hữu ích ở những vị trí mà chiều cao từ mặt sàn đến mái nhà xưởng bị hạn chế. Việc giảm khoảng cách giữa dầm chạy và móc nâng giúp tận dụng tốt hơn hành trình nâng mà không cần thay đổi đáng kể kết cấu nhà xưởng.

Pa lăng MISIA cho cầu trục dầm đôi

Đối với tải lớn hoặc những hệ thống cầu trục yêu cầu độ ổn định cao, MISIA có cấu hình birail trolley. Trolley di chuyển trên hai ray giúp phân bố tải lên kết cấu cầu trục và phù hợp với các ứng dụng nâng tải lớn hơn so với nhiều cấu hình dầm đơn.

Tài liệu bản vẽ của MISIA cho thấy các cấu hình trolley hai ray được phát triển theo nhiều tải trọng và sơ đồ cáp khác nhau. Việc lựa chọn cần căn cứ đồng thời vào tải nâng, khẩu độ cầu trục, chiều rộng ray và cấp làm việc của thiết bị.

Dải tải rộng là lợi thế nổi bật của Pa lăng điện MISIA

Không phải hệ thống nâng nào cũng làm việc ở cùng một mức tải. Một xưởng cơ khí có thể chỉ cần nâng khoảng 1–3 tấn, trong khi ngành thép, xi măng hoặc sản xuất thiết bị nặng có thể yêu cầu 10 tấn, 20 tấn hoặc cao hơn.

Dải 500 kg đến 50.000 kg của pa lăng cáp điện MISIA tạo điều kiện để lựa chọn thiết bị theo đúng quy mô hệ thống. Với các tải trọng cao, cấu hình pa lăng, số nhánh cáp, tốc độ nâng và công suất động cơ sẽ thay đổi tương ứng chứ không đơn thuần chỉ tăng kích thước thiết bị.

Tài liệu XM Series cũng cho thấy MISIA sử dụng nhiều cấu hình 2/1 và 4/1 rope falls, tức cách bố trí số nhánh cáp chịu tải khác nhau. Những cấu hình này ảnh hưởng trực tiếp đến tải trọng nâng, tốc độ móc và hành trình của pa lăng.

Động cơ nâng được lựa chọn theo tốc độ và tải trọng

Một Pa lăng điện MISIA hoàn chỉnh sử dụng động cơ điện để tạo chuyển động nâng tải thông qua bộ truyền động và tang cuốn cáp. Tùy cấu hình XM, MISIA sử dụng các phương án động cơ với công suất và tốc độ nâng khác nhau nhằm đáp ứng yêu cầu của từng hệ thống.

Catalog kỹ thuật của XM Series thể hiện nhiều lựa chọn tốc độ nâng như khoảng 1,5 m/phút, 2,5 m/phút, 3 m/phút, 4 m/phút, 5 m/phút, 6 m/phút, 8 m/phút hoặc 12 m/phút tùy tải trọng và cấu hình cụ thể. Một số phiên bản còn sử dụng hai cấp tốc độ để kết hợp giữa di chuyển nhanh và căn chỉnh tải chính xác.

Khả năng lựa chọn tốc độ rất quan trọng với dây chuyền sản xuất. Nâng nhanh giúp rút ngắn thời gian chu kỳ, còn tốc độ thấp lại cần thiết khi đặt khuôn, máy móc hoặc chi tiết nặng vào đúng vị trí.

Pa lăng xích điện MISIA MH dành cho tải trọng nhỏ và trung bình

Bên cạnh XM Series, Pa lăng điện MISIA còn có dòng MH sử dụng xích tải. Hãng công bố dải tải pa lăng xích điện từ 125 kg đến 2.000 kg, thích hợp với các vị trí nâng tải nhỏ hơn, khu vực bảo trì máy hoặc những dây chuyền không cần pa lăng cáp công suất lớn.

MH Series có nhiều kiểu treo khác nhau như eye suspension, hook suspension, trolley đẩy tay và trolley điện. Nhờ đó, dòng pa lăng xích có thể hoạt động độc lập hoặc di chuyển dọc dầm tùy cách thiết kế hệ thống nâng.

So với pa lăng cáp XM, dòng MH thường có kích thước gọn hơn khi sử dụng cho mức tải thấp. Việc lựa chọn giữa pa lăng xích và pa lăng cáp nên dựa vào tải trọng, tần suất nâng, hành trình, không gian lắp đặt và yêu cầu vận hành của từng nhà máy.

Các thành phần quan trọng quyết định độ ổn định của pa lăng

Hiệu quả của Pa lăng điện MISIA không chỉ phụ thuộc vào động cơ. Tang cáp, dây cáp thép, bộ dẫn hướng cáp, bộ giảm tốc, phanh, móc tải, pulley và limit switch đều tham gia trực tiếp vào quá trình nâng hạ.

Đối với thiết bị đã vận hành lâu năm, tình trạng của dây cáp và rope guide cần được kiểm tra định kỳ. Việc cáp không xếp đúng rãnh tang, bị xoắn hoặc mòn không đồng đều có thể làm giảm độ ổn định khi nâng và tạo tải bất thường lên các chi tiết liên quan.

MISIA cũng cung cấp danh mục phụ tùng riêng cho XM Series nhằm hỗ trợ bảo trì và thay thế từng cụm. Khi tìm phụ tùng cho pa lăng đang sử dụng, nên xác định chính xác serial number, tải trọng và cấu hình thiết bị trước khi đối chiếu phụ tùng.

Chọn Pa lăng điện MISIA theo điều kiện vận hành thực tế

Tải trọng danh định là thông số đầu tiên nhưng không phải thông số duy nhất cần xem xét. Người sử dụng cần xác định vật nặng tối đa, chiều cao cần nâng, tốc độ mong muốn, thời gian vận hành mỗi ngày và số lần đóng cắt của pa lăng.

Không gian nhà xưởng cũng ảnh hưởng trực tiếp đến cấu hình thiết bị. Với nhà xưởng thấp, pa lăng low headroom có thể giúp tăng chiều cao nâng hữu dụng; với cầu trục dầm đôi, cấu hình birail trolley thường phù hợp hơn để bố trí tải trên hai ray.

Tài liệu hướng dẫn của MISIA yêu cầu kiểm tra tải trọng vận hành phải nằm trong khả năng của pa lăng và hành trình móc phải đáp ứng chiều cao nâng cần thiết. Hãng cũng lưu ý kiểm tra kích thước dầm và khoảng hở của trolley trước khi lắp đặt.

Pa lăng điện MISIA trong các nhà máy sản xuất

Pa lăng điện MISIA có thể tích hợp vào cầu trục phục vụ xưởng cơ khí, dây chuyền sản xuất máy, kho vật tư, nhà máy thép, khu bảo trì thiết bị và các khu vực cần di chuyển tải nặng. Tùy công việc, pa lăng có thể chỉ thực hiện chuyển động nâng hạ hoặc kết hợp với trolley để di chuyển tải theo phương ngang.

Ở những khu vực lắp ráp máy, khả năng sử dụng tốc độ thấp giúp người vận hành căn chỉnh thiết bị chính xác hơn. Trong kho nguyên vật liệu hoặc khu vực bốc dỡ, tốc độ nâng cao hơn lại giúp giảm thời gian chờ giữa các chu kỳ vận chuyển.

Với hệ thống cầu trục, pa lăng cần được lựa chọn đồng bộ với dầm, trolley, nguồn điện và hệ thống điều khiển. Việc chọn đúng ngay từ đầu giúp hạn chế tình trạng động cơ làm việc quá tải hoặc hành trình nâng không đáp ứng yêu cầu sau khi thiết bị đã được lắp đặt.

MISIA tập trung vào hệ sinh thái thiết bị nâng hạ

Ngoài Pa lăng điện MISIA, danh mục của hãng còn có crane kit và nhiều thành phần liên quan đến cầu trục. Theo giới thiệu của MISIA, hãng sản xuất pa lăng cáp điện, pa lăng xích điện, móc và cụm móc, wheel block cùng các thiết bị giới hạn quá tải cơ khí và điện tử.

Điều này giúp pa lăng MISIA phù hợp với các dự án cần đồng bộ nhiều thành phần nâng hạ thay vì chỉ thay thế riêng một cụm motor hoặc tang cáp. Đối với thiết bị đang vận hành, hệ thống tài liệu kỹ thuật và phụ tùng của hãng cũng hỗ trợ việc xác định đúng cấu hình trước khi sửa chữa.

Pa lăng điện MISIA phù hợp cho hệ thống nâng hạ từ nhỏ đến tải nặng

Với hai nhóm chính là pa lăng cáp điện XM Series và pa lăng xích điện MH Series, MISIA bao phủ phạm vi từ các ứng dụng nâng tải nhỏ đến hệ thống cầu trục công nghiệp tải trọng lớn. Dải tải công bố lên đến 50 tấn đối với pa lăng cáp điện tạo lợi thế cho những dự án cần lựa chọn nhiều cấp tải trong cùng một thương hiệu.

Khi lựa chọn Pa lăng điện MISIA, các thông tin quan trọng cần xác định gồm tải trọng nâng, chiều cao nâng, tốc độ, loại dầm, khoảng không lắp đặt và chế độ làm việc. Xác định đầy đủ các thông số này giúp lựa chọn đúng cấu hình XM hoặc MH và hạn chế phải thay đổi kết cấu cầu trục sau khi thiết bị được đưa vào sử dụng.
