Tấm chống rung BILZ B4 cho máy móc công nghiệp

Tấm chống rung BILZ B4 được sử dụng để hạn chế rung động truyền từ máy móc xuống nền nhà xưởng. Sản phẩm phù hợp với máy công cụ, máy sản xuất nhựa, máy in và những thiết bị có xu hướng dịch chuyển khi vận hành.

BILZ B4 có phạm vi chịu tải từ 30 đến 100 N/cm², chiều dày 15 mm và hệ số ma sát 0,8. Khi được lựa chọn đúng diện tích, tấm vừa hỗ trợ cách rung, vừa tạo độ bám cần thiết giữa chân máy và nền công nghiệp.

Khác với tấm cao su thông thường, BILZ B4 được thiết kế theo đặc tính tải tĩnh và tải động của máy. Vì vậy, việc lựa chọn không chỉ dựa vào khối lượng tổng thể mà còn phải xem xét tải tại từng chân đỡ, tốc độ vận hành và lực phát sinh trong chu kỳ sản xuất.

Rung động từ máy ảnh hưởng đến nhà xưởng như thế nào?

Máy tiện, máy phay, máy ép nhựa và máy in đều phát sinh dao động khi động cơ, trục quay hoặc cơ cấu truyền động hoạt động. Nếu chân máy tiếp xúc trực tiếp với nền, năng lượng rung sẽ truyền qua bê tông rồi lan sang các khu vực xung quanh.

Rung động kéo dài có thể ảnh hưởng đến độ chính xác của máy, chất lượng bề mặt gia công và tuổi thọ của linh kiện. Đối với nhà xưởng bố trí nhiều thiết bị gần nhau, rung từ một máy còn có thể tác động đến máy đo, máy kiểm tra hoặc dây chuyền bên cạnh.

Tiếng ồn truyền qua kết cấu cũng là vấn đề thường gặp tại khu vực sản xuất. Nguồn ồn này không chỉ phát ra trực tiếp từ động cơ mà còn lan qua chân máy, bệ đỡ, nền bê tông và khung thép của nhà xưởng.

Tấm chống rung BILZ B4 tạo một lớp vật liệu đàn hồi giữa máy và nền. Lớp trung gian này hỗ trợ hấp thụ năng lượng dao động, giảm đường truyền rung và hạn chế tiếng ồn kết cấu trong quá trình vận hành.

Tấm chống rung BILZ B4 giảm rung như thế nào?

Hấp thụ năng lượng dao động

Khi máy hoạt động, tải trọng tác động lên tấm B4 làm vật liệu biến dạng trong phạm vi thiết kế. Quá trình biến dạng tạo ra tổn hao nội tại, nhờ đó một phần năng lượng cơ học được hấp thụ thay vì truyền hoàn toàn xuống nền.

Khả năng giảm rung phụ thuộc vào mức tải thực tế, tần số kích thích và tần số riêng của hệ thống. Vì vậy, cùng một loại tấm nhưng hiệu quả có thể khác nhau giữa máy tiện, máy ép và máy in.

Hạn chế máy dịch chuyển trên nền

Một số thiết bị có xu hướng dịch chuyển nhẹ sau nhiều chu kỳ khởi động, dừng hoặc thay đổi tốc độ. Hiện tượng này thường được gọi là máy “đi bộ” trên nền và có thể làm sai lệch vị trí kết nối đường ống hoặc cáp điện.

BILZ B4 có hệ số ma sát 0,8 trên nền công nghiệp thông thường. Độ bám này giúp tăng khả năng ổn định cho máy, đặc biệt tại những vị trí không thuận tiện để làm móng hoặc sử dụng bu lông neo.

Giảm tiếng ồn truyền qua kết cấu

Rung động cơ học truyền qua nền có thể tạo ra tiếng ồn ở khu vực cách xa nguồn phát. Tấm B4 giúp tách tương đối chân máy khỏi bề mặt bê tông, qua đó hạn chế một phần tiếng ồn truyền qua kết cấu nhà xưởng.

Theo BILZ, nhóm tấm cách rung của hãng có khả năng giảm chấn đến 30% trong điều kiện phù hợp. Hiệu quả thực tế vẫn cần được đánh giá theo tải trọng, tần số rung và cách bố trí chân đỡ. Thông tin chi tiết được công bố tại danh mục tấm cách rung BILZ.

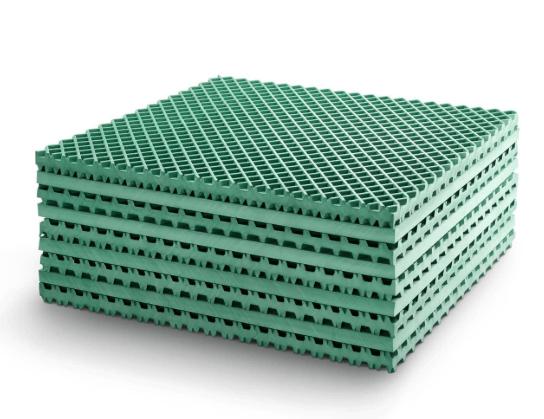

Cấu tạo của tấm chống rung BILZ B4

Tấm cách rung BILZ được sản xuất từ vật liệu composite gồm cao su nitrile NBR và các hạt bần. Hỗn hợp này được bố trí trong cấu trúc sợi cotton nhằm tạo độ đàn hồi, khả năng giảm chấn và độ ổn định khi chịu tải dài hạn.

Cao su NBR hỗ trợ khả năng chịu dầu và duy trì tính đàn hồi trong môi trường công nghiệp. Các hạt bần góp phần hấp thụ năng lượng dao động, trong khi cấu trúc sợi giúp hạn chế biến dạng không kiểm soát dưới tải trọng của máy.

Nhờ cấu tạo composite, tấm B4 có thể tiếp nhận đồng thời tải tĩnh và tải động. Sản phẩm không sử dụng lò xo, không cần khí nén và cũng không có bộ phận chuyển động phải bôi trơn thường xuyên.

Tấm cách rung BILZ còn có khả năng chống nhiều loại dầu bôi trơn, nhiên liệu, dung dịch làm mát và chất vệ sinh thông dụng. Phạm vi nhiệt độ được hãng công bố cho nhóm sản phẩm này nằm trong khoảng từ -20°C đến +80°C.

Thông số kỹ thuật tấm chống rung BILZ B4

Thông số	Giá trị
Thương hiệu	BILZ Vibration Technology
Model	B4
Loại sản phẩm	Tấm cách rung và giảm chấn
Phạm vi chịu tải	30–100 N/cm²
Chiều dày	15 mm
Hệ số ma sát	0,8
Vật liệu	Cao su nitrile NBR và hạt bần
Cấu trúc gia cường	Sợi cotton
Loại tải áp dụng	Tổng tải tĩnh và tải động
Mức tải cho hiệu quả tối ưu	Khoảng 80–90% tải tối đa
Phiên bản định hình một mặt	B4-1
Phương pháp cắt	Cưa đĩa hoặc cưa vòng
Dung sai cắt	DIN 7715/T5, cấp P3
Khả năng đặt kích thước riêng	Có, theo yêu cầu

BILZ lưu ý rằng tải tối đa phải bao gồm cả tải tĩnh và tải động của thiết bị. Hiệu quả cách rung tốt nhất thường đạt được khi tấm làm việc tại khoảng 80–90% mức tải tối đa được công bố.

Nếu diện tích tấm quá lớn, áp lực tác dụng có thể thấp hơn vùng làm việc phù hợp. Ngược lại, diện tích quá nhỏ sẽ làm tấm chịu quá tải, gây biến dạng lớn và ảnh hưởng đến độ ổn định của máy.

Thông số chính xác của sản phẩm được công bố trên trang BILZ B4 chính thức.

Ứng dụng của tấm chống rung BILZ B4

Máy tiện, máy phay và trung tâm gia công

Trục chính, dụng cụ cắt và bàn máy tạo ra nhiều nguồn dao động khác nhau trong quá trình gia công. Khi rung truyền xuống nền, thiết bị gần đó có thể chịu ảnh hưởng, đặc biệt tại khu vực bố trí nhiều máy trên cùng một sàn.

BILZ B4 hỗ trợ giảm rung truyền từ chân máy xuống nền mà không yêu cầu hệ thống khí nén. Sản phẩm phù hợp với nhiều máy công cụ có tải trọng nằm trong phạm vi cho phép.

Máy ép phun và thiết bị sản xuất nhựa

Máy ép nhựa phát sinh tải động khi đóng khuôn, phun vật liệu và mở khuôn. Các chu kỳ lặp lại có thể gây rung, tiếng ồn kết cấu hoặc làm máy dịch chuyển nhẹ trên nền.

Tấm B4 có độ bám cao và khả năng tiếp nhận tải động, nên có thể sử dụng cho nhiều máy sản xuất nhựa. Tuy nhiên, lực đóng khuôn và tải tại từng chân máy phải được kiểm tra trước khi xác định diện tích tấm.

Máy in công nghiệp

Máy in sử dụng nhiều trục quay, con lăn và cơ cấu kéo vật liệu hoạt động đồng thời. Dao động từ những bộ phận này có thể truyền xuống nền và ảnh hưởng đến sự ổn định của dây chuyền.

BILZ B4 tạo lớp phân cách giữa chân máy và nền bê tông, qua đó hỗ trợ giảm rung và tiếng ồn kết cấu. Chiều dày 15 mm cũng giúp việc lắp đặt không làm thay đổi quá nhiều cao độ của thiết bị.

Máy đóng gói và thiết bị phụ trợ

Máy đóng gói, máy dán nhãn, máy cắt và thiết bị phụ trợ thường vận hành theo chu kỳ liên tục. Khi tốc độ tăng, rung động có thể xuất hiện rõ hơn tại khung máy và các chân đỡ.

BILZ B4 có thể được sử dụng cho nhóm thiết bị này nếu tải trọng phù hợp. Đối với máy có dao động mạnh hoặc diện tích chân đỡ nhỏ, cần kiểm tra thêm các dòng tấm BILZ khác trước khi lựa chọn.

Phân biệt BILZ B4 và BILZ B4-1

BILZ B4 là phiên bản tiêu chuẩn có bề mặt phẳng, phù hợp với nhiều máy công cụ, máy nhựa và máy in. BILZ B4-1 là biến thể có bề mặt định hình ở một phía, được sử dụng khi điều kiện tiếp xúc hoặc thiết kế chân máy yêu cầu cấu trúc bề mặt khác.

Ký hiệu “-1” cần được ghi rõ khi yêu cầu báo giá vì đây không phải cách viết rút gọn của B4. Khách hàng cũng nên xác nhận kích thước dài, rộng, chiều dày và số lượng để tránh nhầm cấu hình khi đặt hàng.

Không nên tự ý thay thế B4 bằng B4-1 nếu chưa kiểm tra bề mặt lắp đặt. Khả năng tiếp xúc giữa tấm, chân máy và nền có ảnh hưởng trực tiếp đến phân bố tải cũng như độ ổn định của thiết bị.

Lưu ý khi lắp đặt tấm BILZ B4

Bề mặt nền cần sạch, khô và đủ khả năng chịu tải trước khi đặt tấm. Dầu, mạt kim loại hoặc bề mặt gồ ghề có thể làm lực phân bố không đều, khiến một phần tấm chịu tải cao hơn thiết kế.

Tấm B4 phải nằm hoàn toàn bên dưới chân đỡ và không nên đặt quá sát mép. Sau khi hạ máy, kỹ thuật viên cần kiểm tra độ cân bằng, cao độ và tình trạng tiếp xúc tại tất cả vị trí.

Đường ống cứng, ống thủy lực hoặc khung phụ có thể tạo cầu truyền rung từ máy sang kết cấu khác. Vì vậy, kết nối mềm nên được cân nhắc tại vị trí phù hợp để tránh làm giảm hiệu quả của tấm cách rung.

Không nên tự ý xếp chồng nhiều lớp B4 nhằm tăng độ dày. Cấu hình nhiều lớp làm thay đổi độ cứng và tần số riêng của hệ thống, nên cần được tính toán theo yêu cầu kỹ thuật cụ thể.

Báo giá tấm chống rung BILZ B4 tại Việt Nam

Hoàng Thiên Phát hỗ trợ cung cấp tấm chống rung BILZ B4 chính hãng cho máy công cụ, máy sản xuất nhựa, máy in và nhiều thiết bị công nghiệp khác. Sản phẩm có thể được đặt theo kích thước phù hợp với chân máy và yêu cầu của từng dự án.

Để lựa chọn đúng cấu hình, khách hàng nên gửi model B4 hoặc B4-1, kích thước dài rộng và số lượng cần sử dụng. Khối lượng máy, số lượng chân đỡ, bản vẽ trọng tâm và thông tin tải động cũng giúp việc tính diện tích chính xác hơn.

Đối với nhu cầu thay thế, khách hàng có thể gửi hình ảnh tấm cũ, nhãn thiết bị và vị trí lắp đặt. Việc kiểm tra đầy đủ thông tin giúp hạn chế tình trạng chọn tấm quá cứng, quá mềm hoặc không phù hợp với tải trọng thực tế.
