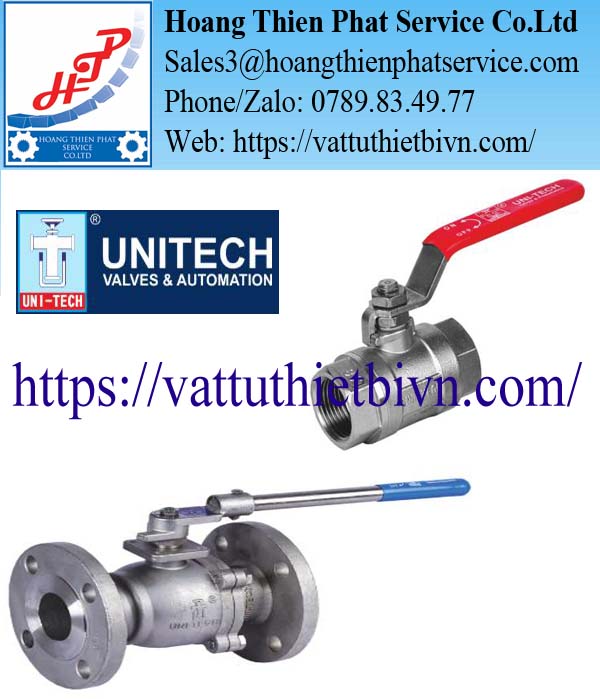

Van bi Unitech – Ball Valve cho hệ thống đường ống công nghiệp

Van bi Unitech – Ball Valve là nhóm van đóng mở dòng chảy được Unitech Valves & Automation phát triển cho nhiều hệ thống đường ống công nghiệp. Danh mục của hãng không chỉ có van bi tiêu chuẩn mà còn bao gồm van bi 2 mảnh, van bi 3 mảnh, van bi 3 ngã, van bi đáy bồn và van bi có áo gia nhiệt, đáp ứng nhiều điều kiện vận hành khác nhau.

Van bi Unitech được sử dụng trong các hệ thống dầu khí, hóa chất, hóa dầu, khí nén, nước công nghiệp, thực phẩm, dược phẩm và nhiều dây chuyền xử lý lưu chất. Tùy từng dòng, van có thể vận hành bằng tay gạt, hộp số hoặc kết hợp bộ truyền động khí nén và bộ truyền động điện để tích hợp vào hệ thống tự động hóa.

Van bi Unitech được phát triển thành nhiều cấu hình khác nhau

Điểm nổi bật của danh mục Ball Valve Unitech là hãng không giới hạn sản phẩm ở một kiểu kết cấu duy nhất. Người sử dụng có thể lựa chọn từng dòng van theo phương thức lắp đặt, số hướng dòng chảy, yêu cầu bảo trì hoặc đặc tính của môi chất.

Van bi 2 mảnh Unitech

Dòng 2 Piece Ball Valve Unitech có thân van dạng hai mảnh, thiết kế full bore và sử dụng kiểu bi nổi floating ball. Theo tài liệu của hãng, các model tiêu biểu gồm UTBV2F1 và UTBV2F3. Van có dải kích thước từ khoảng 15 mm đến 300 mm, sử dụng mặt bích Class 150 hoặc Class 300 tùy cấu hình.

Thiết kế full bore tạo tiết diện dòng chảy lớn, phù hợp với các vị trí cần giảm tổn thất áp suất trên đường ống. Trục van sử dụng thiết kế chống bật ra ngoài, trong khi bề mặt lắp bộ truyền động tuân theo ISO 5211, giúp việc tích hợp actuator khí nén hoặc actuator điện thuận tiện hơn.

Van bi 2 mảnh Unitech có thể sử dụng các vật liệu thân như WCB, CF8, CF8M, CF3 và CF3M. Phần seat có thể lựa chọn PTFE, GFT, CFT hoặc DEVLON tùy yêu cầu về môi chất và nhiệt độ làm việc.

Van bi 3 mảnh Unitech

3 Piece Ball Valve Unitech được thiết kế với thân gồm ba phần, tạo thuận lợi cho việc tháo lắp và bảo trì tại các dây chuyền cần kiểm tra van định kỳ. Hãng công bố các model UTBV3F1 và UTBV3F3 cho dòng sản phẩm này.

Van sử dụng thiết kế full bore, floating ball và ISO 5211 mounting pad. Tùy cấu hình, van có thể điều khiển bằng tay gạt, hộp số, bộ truyền động khí nén hoặc bộ truyền động điện.

Vật liệu chế tạo khá đa dạng. Phần thân có thể sử dụng WCB, CF8, CF8M, CF3 hoặc CF3M, trong khi ball và stem có thể lựa chọn nhiều cấp vật liệu inox và hợp kim khác nhau. Điều này giúp van bi Unitech 3 mảnh thích hợp cho cả đường nước, khí, dung môi và một số hệ thống hóa chất.

Van bi 3 ngã Unitech

3 Way Ball Valve Unitech được sử dụng khi đường ống cần chuyển hướng, phân chia hoặc kết hợp dòng lưu chất. Thay vì chỉ có một đầu vào và một đầu ra như van bi thông thường, dòng van này được thiết kế với ba cửa kết nối.

Unitech cung cấp cấu hình L-Port và T-Port, cho phép kỹ sư lựa chọn hướng dòng chảy phù hợp với sơ đồ công nghệ. Theo catalog của hãng, dòng van 3 ngã có thể sử dụng kết nối mặt bích hoặc ren, dải kích thước khoảng 15 NB đến 150 NB và cấp áp suất Class 150 hoặc Class 300.

Van có thể vận hành bằng tay, hộp số hoặc actuator điện và khí nén. Vì vậy, dòng này thường xuất hiện tại các cụm phân phối chất lỏng, hệ thống pha trộn, skid công nghệ và dây chuyền cần chuyển đổi giữa nhiều tuyến ống.

Van bi đáy bồn Unitech cho hệ thống xả vật liệu

Một dòng khá đặc biệt trong danh mục van bi Unitech là Flush Bottom Ball Valve. Dòng van này được thiết kế để lắp tại phần đáy bồn, bình chứa, reactor hoặc thiết bị công nghệ nhằm hỗ trợ xả vật liệu trực tiếp ra khỏi thiết bị.

Unitech sử dụng cấu hình full bore cho dòng van đáy bồn nhằm tăng khả năng thoát lưu chất và hạn chế vật liệu tồn đọng tại cửa xả. Theo thông tin kỹ thuật của hãng, van có thể sử dụng thân WCB, CF8, CF8M, CF3 hoặc CF3M và seat PTFE, GFT hoặc CFT.

Dòng Flush Bottom Ball Valve Unitech đặc biệt phù hợp với các dây chuyền chế biến, bồn khuấy, bồn chứa hóa chất và reactor cần xả nguyên liệu ở vị trí thấp nhất của thiết bị.

Van bi Jacketed Unitech dành cho lưu chất có độ nhớt cao

Đối với các môi chất dễ đông đặc hoặc tăng độ nhớt khi nhiệt độ giảm, Unitech phát triển dòng Jacketed Ball Valve có lớp áo gia nhiệt bao quanh thân van.

Phần jacket có thể sử dụng hơi nóng, nước nóng, dầu tải nhiệt hoặc môi chất truyền nhiệt khác để duy trì nhiệt độ tại khu vực thân van. Điều này giúp hạn chế hiện tượng lưu chất đông đặc hoặc gây tắc nghẽn khi đi qua van.

Theo Unitech, dòng Jacketed Ball Valve có thể được thiết kế dạng full jacket hoặc half jacket tùy cấu hình. Hãng định hướng dòng sản phẩm này cho các môi chất có độ nhớt cao hoặc các vật liệu có khả năng hóa rắn ở nhiệt độ môi trường.

Loại van này phù hợp với các dây chuyền nhựa đường, dầu nặng, hóa chất đặc, polymer, nhựa, thực phẩm dạng sệt và những ứng dụng cần duy trì nhiệt độ ổn định trong đường ống.

Vật liệu van bi Unitech phù hợp nhiều môi trường công nghiệp

Việc lựa chọn vật liệu là yếu tố quan trọng khi đặt Van bi Unitech – Ball Valve. Hãng cung cấp nhiều cấp vật liệu khác nhau để phù hợp với đặc tính hóa học, áp suất và nhiệt độ của môi chất.

Các phiên bản thân thép carbon WCB phù hợp với nhiều ứng dụng công nghiệp thông thường. Trong môi trường yêu cầu khả năng chống ăn mòn cao hơn, có thể lựa chọn các phiên bản CF8, CF8M, CF3 hoặc CF3M.

Phần làm kín có thể sử dụng PTFE, GFT, CFT hoặc các vật liệu khác tùy dòng van. Vì đặc tính của seat ảnh hưởng trực tiếp đến nhiệt độ, áp suất và khả năng tương thích hóa chất, thông tin môi chất cần được xác định rõ trước khi chọn mã van.

Van bi Unitech hỗ trợ điều khiển tự động

Ngoài vận hành bằng tay gạt, nhiều dòng Ball Valve Unitech được thiết kế sẵn mounting pad theo ISO 5211 để kết nối bộ truyền động.

Với các vị trí đóng mở thường xuyên, van có thể kết hợp pneumatic actuator nhằm tạo tốc độ vận hành nhanh. Trong hệ thống cần điều khiển bằng tín hiệu điện hoặc không có nguồn khí nén, bộ truyền động điện có thể được sử dụng.

Khi tích hợp thêm solenoid valve, limit switch box hoặc position indicator, cụm van bi Unitech có thể kết nối với PLC và hệ thống điều khiển trung tâm. Đây là cấu hình thường gặp tại dây chuyền sản xuất tự động, hệ thống xử lý nước, nhà máy hóa chất và các skid công nghệ.

Các tiêu chuẩn kỹ thuật đáng chú ý của Ball Valve Unitech

Tùy từng dòng sản phẩm, van bi Unitech được hãng công bố thiết kế hoặc thử nghiệm theo những tiêu chuẩn công nghiệp như ASME B16.34, ISO EN 17292, API 598, ASME B16.10 và ASME B16.5. Một số phiên bản có tùy chọn thiết kế Fire Safe theo API 607.

Đối với dòng van bi 2 mảnh và 3 mảnh mặt bích, hãng cung cấp các phiên bản Class 150 và Class 300. Mounting pad ISO 5211 giúp việc lựa chọn bộ truyền động thuận tiện hơn khi thiết kế cụm van điều khiển.

Khi lựa chọn van thực tế, cần đối chiếu đầy đủ kích thước danh nghĩa, cấp áp suất, vật liệu thân, vật liệu bi, vật liệu seat, kiểu kết nối và dạng vận hành với điều kiện của hệ thống.

Ứng dụng của Van bi Unitech trong nhà máy

Van bi Unitech được hãng định hướng cho nhiều ngành như lọc dầu, hóa chất và dung môi, hóa dầu, công nghiệp chế biến, thực phẩm, dược phẩm, khí nén, khí công nghiệp và hệ thống nước.

Trong đường ống nước hoặc khí nén, van thường đảm nhiệm chức năng đóng mở nhanh tại các nhánh chính và nhánh phân phối. Tại nhà máy hóa chất, vật liệu van và seat có thể được lựa chọn theo mức độ ăn mòn của môi chất.

Trong các bồn chứa hoặc reactor, Flush Bottom Ball Valve hỗ trợ xả vật liệu trực tiếp từ đáy thiết bị. Đối với môi chất nhớt hoặc dễ đông đặc, Jacketed Ball Valve duy trì nhiệt độ quanh thân van để dòng chảy ổn định hơn. Các hệ thống cần chuyển hướng lưu chất giữa nhiều tuyến đường ống có thể sử dụng van bi 3 ngã dạng L-Port hoặc T-Port.

Những thông tin cần xác định khi chọn Van bi Unitech

Khi đặt hàng Van bi Unitech – Ball Valve, cần xác định chính xác kích thước đường ống và tiêu chuẩn kết nối trước tiên. Sau đó cần đối chiếu áp suất làm việc, nhiệt độ, tên môi chất và yêu cầu về vật liệu.

Đối với ứng dụng hóa chất, thông tin nồng độ và đặc tính ăn mòn của lưu chất rất quan trọng. Với môi chất có nhiệt độ cao hoặc độ nhớt lớn, cần kiểm tra thêm vật liệu seat hoặc cân nhắc dòng Jacketed Ball Valve.

Nếu hệ thống sử dụng điều khiển tự động, cần xác định loại actuator khí nén hoặc actuator điện, điện áp, trạng thái fail open hoặc fail close và các phụ kiện tín hiệu đi kèm.

Việc lựa chọn đúng cấu hình ngay từ đầu giúp Van bi Unitech phù hợp với điều kiện đường ống, đồng thời thuận tiện hơn khi thay thế, bảo trì và tích hợp với hệ thống điều khiển nhà máy.

Các dòng Ball Valve Unitech tiêu biểu

Danh mục van bi hiện tại của Unitech bao gồm 2 Piece Ball Valve, 3 Piece Ball Valve, Screw Ball Valve, 3 Way Ball Valve, Flush Bottom Ball Valve và Jacketed Ball Valve.

Trong đó, UTBV2F1 và UTBV2F3 là các model được hãng công bố cho dòng 2 Piece Ball Valve, còn UTBV3F1 và UTBV3F3 thuộc nhóm 3 Piece Ball Valve. Khi cần chọn model cụ thể, nên tiếp tục đối chiếu kích thước DN, Class áp suất, vật liệu và kiểu vận hành theo datasheet của từng cấu hình.
