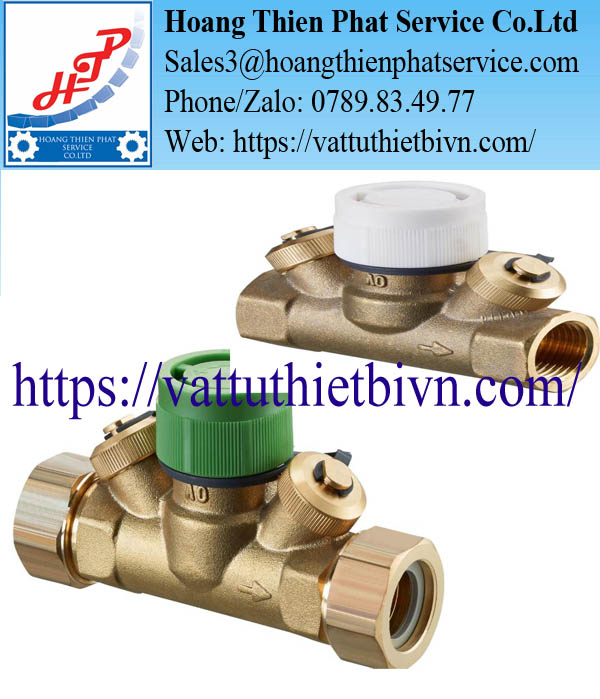

Van điều khiển Hycocon – kiểm soát lưu lượng hiệu quả cho hệ HVAC

Một hệ thống HVAC có thể sở hữu chiller mạnh, bơm tốt và đường ống được thi công chuẩn. Tuy nhiên, lưu lượng phân bổ sai vẫn khiến nhiều khu vực không đạt nhiệt độ yêu cầu. Nơi gần bơm nhận quá nhiều nước, còn nhánh xa lại thiếu lưu lượng.

Đây chính là lúc van điều khiển Oventrop Hycocon phát huy giá trị. Sản phẩm kiểm soát dòng nước ngay tại từng nhánh của hệ thống. Nhờ đó, nguồn nhiệt hoặc nguồn lạnh được đưa đến đúng nơi cần sử dụng. Hycocon không trực tiếp tạo ra nhiệt hay hơi lạnh. Nhiệm vụ của van là phân phối năng lượng hiệu quả hơn. Một chiếc van được chọn đúng có thể thay đổi chất lượng vận hành của cả hệ thống.

Khi hệ thống đủ công suất nhưng vẫn hoạt động kém hiệu quả

Nhiều hệ thống gặp tình trạng phòng gần trạm bơm quá lạnh. Trong khi đó, khu vực cuối tuyến vẫn nóng dù thiết bị chạy liên tục. Nguyên nhân thường đến từ sự mất cân bằng lưu lượng giữa các nhánh.

Nhánh nhận quá nhiều nước sẽ chiếm phần lưu lượng của khu vực khác. Bơm phải chạy mạnh hơn để bù lại sự chênh lệch này. Điện năng tăng nhưng hiệu quả làm mát không được cải thiện tương ứng. Van điều khiển Hycocon giúp giới hạn và điều chỉnh lượng nước theo nhu cầu thực tế. Mỗi nhánh chỉ nhận mức lưu lượng cần thiết. Hệ thống vì vậy trở nên ổn định, êm hơn và dễ kiểm soát hơn.

Hycocon biến lưu lượng thành một giá trị có thể kiểm soát

Điểm nổi bật của Hycocon nằm ở khả năng kết hợp giữa điều chỉnh và cân bằng thủy lực. Người vận hành có thể cài đặt trước mức mở của van. Giá trị này giúp hạn chế tình trạng lưu lượng vượt quá thiết kế.

Khi kết hợp bộ truyền động, van có thể thay đổi độ mở theo tín hiệu điều khiển. Tín hiệu thường đến từ thermostat, bộ điều khiển nhiệt độ hoặc hệ thống BMS. Nhờ đó, lưu lượng được điều chỉnh theo tải nhiệt thực tế. Khi khu vực đã đủ lạnh, actuator sẽ giảm độ mở của van. Lưu lượng dư được chuyển đến những nhánh đang cần công suất. Quá trình diễn ra liên tục mà không cần thao tác thủ công.

Hai dòng van điều khiển Hycocon được sử dụng phổ biến

Hycocon ETZ – lựa chọn gọn cho các nhánh lưu lượng nhỏ

Oventrop Hycocon ETZ phù hợp với các nhánh HVAC có lưu lượng vừa và nhỏ. Dòng này được sản xuất với các kích thước DN15, DN20 và DN25. Giá trị Kvs phổ biến nằm trong khoảng 1,0 đến 1,2. ETZ thường xuất hiện tại các cụm fan coil hoặc thiết bị trao đổi nhiệt nhỏ. Kích thước gọn giúp van dễ bố trí trong trần kỹ thuật. Sản phẩm có thể lắp trên đường cấp hoặc đường hồi.

Van sử dụng cấp áp suất PN16 và phù hợp với nước hoặc hỗn hợp nước–glycol. Nhiệt độ làm việc được công bố từ -10°C đến 120°C. Đầu nối M30 x 1,5 hỗ trợ lắp thermostat hoặc actuator tương thích. ETZ có phiên bản ren trong và ren ngoài. Một số cấu hình còn tích hợp đầu đo và vị trí xả. Thiết kế này giúp kỹ thuật viên kiểm tra lưu lượng thuận tiện hơn.

Hycocon HTZ – lưu lượng lớn hơn cho các nhánh tải cao

Hycocon HTZ được phát triển cho những vị trí cần lưu lượng lớn hơn ETZ. Dải kích thước mở rộng từ DN15 đến DN40. Giá trị Kvs có thể đạt 10,0 tùy phiên bản. Dòng HTZ phù hợp cho AHU, cụm trao đổi nhiệt và các nhánh chính của hệ thống. Khả năng lưu thông cao giúp hạn chế tổn thất áp suất không cần thiết. Van vẫn duy trì khả năng cài đặt và điều khiển linh hoạt.

HTZ có thể kết hợp actuator điện theo yêu cầu vận hành. Các lựa chọn điều khiển gồm đóng mở, ba điểm hoặc tuyến tính. Phiên bản tuyến tính thích hợp với hệ thống cần điều chỉnh lưu lượng liên tục. Thân van được chế tạo từ vật liệu đồng phù hợp cho hệ thống sưởi và làm mát. Một số model có hai đầu đo cùng chức năng xả tích hợp. Việc nghiệm thu và cân chỉnh hệ thống nhờ đó trở nên thuận tiện hơn.

Nguyên lý hoạt động của van điều khiển Hycocon

Nước đi vào thân van và được tiết lưu tại cụm van bên trong. Khi trục van thay đổi hành trình, tiết diện dòng chảy cũng thay đổi theo. Lưu lượng qua nhánh vì vậy được tăng hoặc giảm có kiểm soát. Ở chế độ thủ công, kỹ thuật viên cài đặt trước độ mở theo thiết kế. Việc cài đặt giúp ngăn lưu lượng tăng quá mức cần thiết. Đây là bước quan trọng khi thực hiện cân bằng thủy lực.

Ở chế độ tự động, actuator nhận tín hiệu từ bộ điều khiển. Van mở lớn hơn khi tải nhiệt tăng và đóng bớt khi tải giảm. Nhiệt độ phòng nhờ đó được duy trì ổn định hơn. Cách vận hành này còn giảm hiện tượng đóng mở đột ngột. Dòng nước thay đổi êm hơn nên hạn chế tiếng ồn đường ống. Tuổi thọ của bơm và các thiết bị liên quan cũng được hỗ trợ tốt hơn.

So sánh các dòng van Oventrop Hycocon

Hycocon không chỉ có một dòng van duy nhất. Mỗi ký hiệu đại diện cho một nhiệm vụ khác nhau trong hệ thống. Chọn đúng dòng sẽ tránh tình trạng mua được van nhưng không đúng chức năng.

Dòng Hycocon	Chức năng chính	Phạm vi sử dụng
Hycocon ETZ	Điều khiển lưu lượng	Nhánh nhỏ, fan coil, thiết bị tải thấp
Hycocon HTZ	Điều khiển lưu lượng lớn	AHU, bộ trao đổi nhiệt, nhánh tải cao
Hycocon VTZ	Cân bằng thủy lực thủ công	Đường ống và nhánh phân phối
Hycocon ATZ	Đóng mở, cách ly đường ống	Vị trí cần bảo trì hoặc khóa nhánh
Hycocon DTZ	Ổn định chênh áp	Nhánh có áp suất biến động

ETZ và HTZ là hai lựa chọn phù hợp khi hệ thống cần điều khiển bằng actuator. VTZ thiên về nhiệm vụ cân bằng thủ công. DTZ lại được sử dụng khi cần duy trì chênh áp ổn định.

Việc gọi tất cả sản phẩm Hycocon là van điều khiển tự động có thể gây nhầm lẫn. Người mua cần xác định đúng chức năng trước khi chọn model. Đây cũng là bước giúp báo giá không thiếu actuator hoặc phụ kiện.

Các model Hycocon ETZ và HTZ thông dụng

Mã sản phẩm được lựa chọn theo kích thước, kiểu ren và giá trị Kvs. Hai model cùng đường kính chưa chắc có khả năng lưu thông giống nhau. Vì vậy, không nên chọn van chỉ dựa vào kích thước đường ống.

Model Oventrop	Dòng van	Kích thước	Kvs	Kết nối
1068364	Hycocon ETZ	DN15	1,0	Ren trong
1068366	Hycocon ETZ	DN20	1,2	Ren trong
1068368	Hycocon ETZ	DN25	1,2	Ren trong
1068464	Hycocon ETZ	DN15	1,0	Ren ngoài
1068466	Hycocon ETZ	DN20	1,2	Ren ngoài
1068468	Hycocon ETZ	DN25	1,2	Ren ngoài
1068564	Hycocon HTZ	DN15	1,7	Ren trong
1068566	Hycocon HTZ	DN20	2,7	Ren trong
1068568	Hycocon HTZ	DN25	3,6	Ren trong
1068570	Hycocon HTZ	DN32	6,8	Ren trong
1068572	Hycocon HTZ	DN40	10,0	Ren trong

Dòng ETZ tập trung vào các nhánh cần lưu lượng thấp hơn. HTZ cung cấp khả năng lưu thông lớn hơn trên cùng kích thước danh nghĩa. Đây là khác biệt quan trọng khi tính chọn van cho AHU hoặc bộ trao đổi nhiệt. Oventrop còn cung cấp HTZ dạng ren ngoài với nhiều kích thước. Model 1068664 tương ứng DN15, còn 1068666 tương ứng DN20. Các mã 1068668, 1068670 và 1068672 dành cho DN25 đến DN40.

Van Hycocon tạo ra khác biệt gì khi vận hành?

Lợi ích dễ nhận thấy nhất là nhiệt độ giữa các khu vực trở nên đồng đều hơn. Nhánh gần bơm không còn nhận lưu lượng quá lớn. Khu vực cuối tuyến cũng có cơ hội nhận đủ nước thiết kế. Khi lưu lượng được kiểm soát, bơm không cần liên tục bù cho sự mất cân bằng. Hệ thống tránh được tình trạng chạy mạnh nhưng hiệu quả thấp. Chi phí điện năng nhờ đó được kiểm soát tốt hơn.

Khả năng đo chênh áp còn hỗ trợ quá trình nghiệm thu. Kỹ thuật viên có cơ sở để kiểm tra lưu lượng thực tế. Việc cân chỉnh không còn phụ thuộc hoàn toàn vào cảm giác vận hành. Thiết kế đồng bộ giữa van, actuator và phụ kiện cũng giúp bảo trì thuận lợi. Người dùng dễ thay thế từng bộ phận khi cần thiết. Hệ thống không phải dừng quá lâu chỉ vì một chi tiết nhỏ.

Ứng dụng của van điều khiển Hycocon

Hycocon được sử dụng trong hệ thống nước nóng và nước lạnh tuần hoàn. Van phù hợp cho tòa nhà thương mại, khách sạn và bệnh viện. Sản phẩm cũng xuất hiện tại nhiều hệ thống HVAC công nghiệp. Tại cụm fan coil, van điều chỉnh lượng nước theo nhiệt độ phòng. Ở AHU, sản phẩm kiểm soát lưu lượng qua coil trao đổi nhiệt. Với từng nhánh tầng, van hỗ trợ cân bằng và phân phối nước hợp lý.

Hycocon còn phù hợp cho hệ thống radiator và sưởi trung tâm. Dòng nước có thể được điều chỉnh theo nhu cầu của từng khu vực. Điều này giúp tránh hiện tượng nơi quá nóng, nơi lại thiếu nhiệt. Tại nhà máy, van được lắp cho thiết bị trao đổi nhiệt và mạch làm mát phụ trợ. Kết cấu nhỏ gọn giúp sản phẩm thích hợp với không gian kỹ thuật hạn chế. Nhiều tùy chọn kết nối cũng thuận lợi khi cải tạo đường ống cũ.

Cách chọn van Hycocon tránh sai model

Đường kính ống chỉ là thông tin đầu tiên khi chọn van. Lưu lượng thiết kế và chênh áp mới quyết định giá trị Kvs phù hợp. Chọn Kvs quá lớn sẽ khiến van khó điều chỉnh chính xác. Ngược lại, Kvs quá nhỏ làm tổn thất áp suất tăng cao. Bơm phải tạo áp lớn hơn để duy trì lưu lượng. Hiệu quả năng lượng của hệ thống vì vậy bị giảm.

Người mua cũng cần xác định van dùng để cân bằng hay điều khiển tự động. Nếu cần actuator, phải kiểm tra điện áp và dạng tín hiệu. Các lựa chọn thường gặp gồm 24V, 230V và tín hiệu 0–10V.

Môi chất, nhiệt độ và áp suất vận hành cũng cần được cung cấp đầy đủ. Kiểu ren phải phù hợp với đường ống và phụ kiện hiện hữu. Nếu cần đo kiểm, nên xác nhận cấu hình có đầu đo và van xả.

Cung cấp van điều khiển Oventrop Hycocon tại Việt Nam

Van điều khiển Oventrop Hycocon mang đến một cách kiểm soát lưu lượng rõ ràng và thực tế. Sản phẩm giúp từng nhánh nhận đúng phần năng lượng cần thiết. Hệ HVAC nhờ đó vận hành ổn định và dễ cân chỉnh hơn.

Hycocon ETZ phù hợp với các nhánh nhỏ cần thiết kế gọn. Hycocon HTZ đáp ứng những vị trí đòi hỏi lưu lượng cao hơn. Các dòng VTZ và DTZ hoàn thiện giải pháp cân bằng cho toàn hệ thống.

Khi yêu cầu báo giá, khách hàng nên gửi model hoặc thông số vận hành. Bản vẽ đường ống sẽ giúp quá trình lựa chọn chính xác hơn. Actuator và phụ kiện cần được xác nhận riêng nếu yêu cầu một bộ hoàn chỉnh.

Hoàng Thiên Phát cung cấp van Oventrop Hycocon tại Việt Nam theo từng cấu hình ứng dụng. Sản phẩm được lựa chọn dựa trên lưu lượng, Kvs và kiểu điều khiển. Giải pháp đúng ngay từ đầu sẽ giúp hệ thống vận hành hiệu quả lâu dài.
