Bộ đếm xung Eagle Signal – Kiểm soát chính xác từng chu kỳ sản xuất

Trong dây chuyền sản xuất, một sản phẩm đi qua cảm biến sẽ tạo ra một xung điện. Tuy nhiên, xung tín hiệu chỉ thực sự có giá trị khi được ghi nhận, hiển thị và chuyển thành lệnh điều khiển. Đó chính là nhiệm vụ của bộ đếm xung Eagle Signal.

Thiết bị có thể nhận tín hiệu từ cảm biến quang, cảm biến tiệm cận, encoder hoặc tiếp điểm. Giá trị đếm được hiển thị trực tiếp để người vận hành theo dõi. Khi số đếm đạt mức cài đặt, thiết bị sẽ kích hoạt đầu ra nhằm dừng máy, cảnh báo hoặc chuyển sang chu kỳ mới.

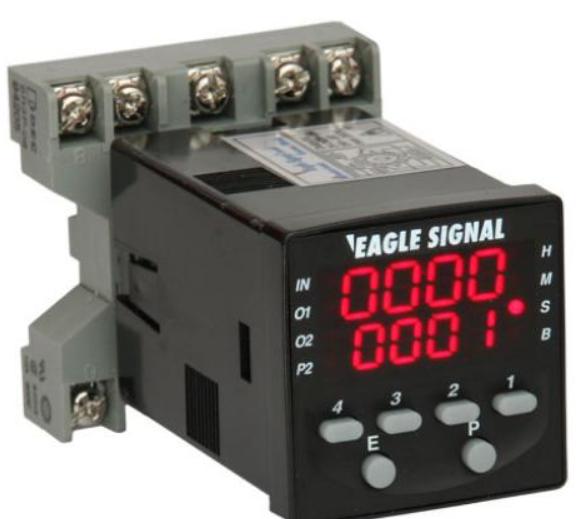

Bộ đếm xung Eagle Signal hoạt động như thế nào?

Quá trình bắt đầu khi cảm biến phát hiện một vật thể hoặc encoder ghi nhận chuyển động. Mỗi tín hiệu gửi về được bộ đếm Eagle Signal tiếp nhận như một đơn vị đếm.

Bộ vi xử lý bên trong sẽ cộng hoặc trừ số xung theo chế độ đã cài đặt. Giá trị này được so sánh liên tục với mức đặt trước. Khi đạt ngưỡng, đầu ra relay hoặc transistor thay đổi trạng thái.

Nhờ nguyên lý đó, bộ đếm có thể điều khiển máy đóng gói theo số lượng. Thiết bị cũng có thể phân chia sản phẩm thành từng lô, kiểm soát chiều dài vật liệu hoặc ghi nhận số chu kỳ hoạt động của máy.

Một số dòng còn kết hợp hai chức năng trong cùng thiết bị. Người dùng có thể lựa chọn chế độ đếm xung hoặc chế độ định thời. Dòng CX của Eagle Signal là ví dụ điển hình cho thiết kế timer/counter đa chức năng này. Website Eagle Signal hiện giới thiệu CX Series CYCL-FLEX như một trong những dòng sản phẩm chủ lực.

Điểm khác biệt của bộ đếm Eagle Signal

Bộ đếm xung Eagle Signal không chỉ hiển thị số lượng. Thiết bị còn tham gia trực tiếp vào quá trình điều khiển máy.

Người vận hành có thể cài đặt số lượng cần đếm trước khi chạy máy. Khi hoàn thành số lượng, đầu ra sẽ phát lệnh điều khiển. Tùy dòng sản phẩm, đầu ra có thể giữ trạng thái, tạo một xung ngắn hoặc tự động reset để bắt đầu mẻ mới.

Bộ nhớ không mất dữ liệu giúp lưu chương trình khi nguồn điện bị gián đoạn. Chức năng khóa bàn phím hạn chế việc thay đổi thông số ngoài ý muốn. Một số phiên bản hỗ trợ hệ số tỷ lệ, phù hợp với ứng dụng đo chiều dài hoặc quy đổi nhiều xung thành một đơn vị thực tế.

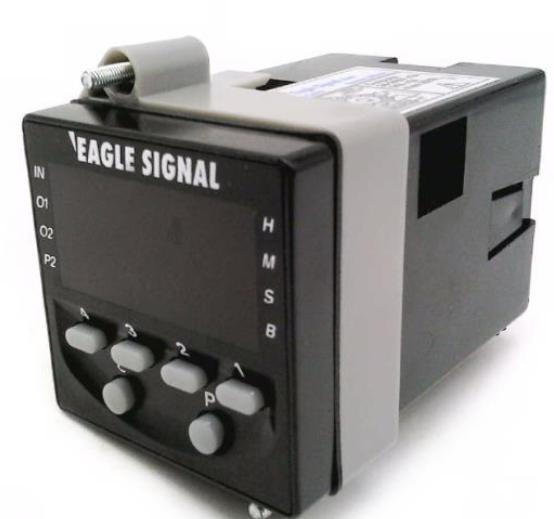

Các dòng bộ đếm xung Eagle Signal phổ biến

Eagle Signal CX200

CX200 là bộ timer/counter sử dụng vi xử lý, lắp trong vỏ cắm CYCL-FLEX 15 chân. Thiết bị có màn hình LCD 4½ chữ số và phạm vi hiển thị tối đa 19.999.

Dòng này có hai tốc độ đếm là 500 xung/phút và 5.000 xung/phút. Người dùng có thể lựa chọn chế độ đếm hoặc định thời bằng các công tắc bên trong.

Các model được hãng công bố gồm CX202A6, CX202B6 và CX202K6. Điện áp tương ứng là 120 VAC, 240 VAC và 208 VAC. Thông tin chi tiết được trình bày trong datasheet Eagle Signal CX200.

Eagle Signal CX300

CX300 phù hợp với các hệ thống cần điều chỉnh tín hiệu linh hoạt hơn. Thiết bị có thể nhận tốc độ 500 xung/phút, 5.000 xung/phút hoặc lên đến 4.000 xung/giây, tùy cấu hình đầu vào.

Hệ số tỷ lệ cho phép quy đổi số xung sang chiều dài, khối lượng hoặc đơn vị sản xuất. Thiết bị cũng hỗ trợ nhiều chế độ đầu ra như ON-delay, interval, pulse và pulse-repeat.

Nguồn cấp có thể là 24 VAC, 120 VAC hoặc 240 VAC. Điện áp đầu vào đếm cần được lựa chọn theo model. Có thể tham khảo cấu hình tại datasheet Eagle Signal CX300.

Eagle Signal CX400

CX400 được phát triển cho ứng dụng cần hai ngưỡng điều khiển. Ngưỡng đầu có thể dùng để cảnh báo hoặc giảm tốc độ máy. Ngưỡng thứ hai phát lệnh dừng khi đủ số lượng.

Thiết kế này giúp hạn chế tình trạng sản phẩm tiếp tục chạy theo quán tính. CX400 đặc biệt hữu ích trên máy cuộn, máy cắt, máy chiết rót và dây chuyền có yêu cầu dừng chính xác.

Các cấu hình thường gặp gồm CX411A6, CX412A6, CX441A6 và CX442A6. Điện áp tín hiệu đếm và loại đầu ra thay đổi theo từng mã. Datasheet Eagle Signal CX400 cung cấp bảng giải mã đặt hàng cụ thể.

Eagle Signal MAX Count Advanced

MAX Count Advanced là lựa chọn cho dây chuyền tốc độ cao. Thiết bị hỗ trợ ba mức cài đặt, bộ đếm lô và bộ tổng tích lũy hoạt động đồng thời.

Tần số đầu vào đạt đến 40 kHz. Các chế độ A-B, A+B và Quadrature cho phép kết nối với nhiều loại encoder. Thiết bị có ba đầu ra relay, ba đầu ra transistor và nguồn cấp cảm biến 12 VDC.

Giao tiếp RS-485 với Modbus RTU giúp truyền số đếm, số lô và giá trị tổng về PLC hoặc SCADA. Nguồn cấp tiêu chuẩn nằm trong khoảng 85–265 VAC. Hãng cũng cung cấp tùy chọn nguồn 12 VDC. Các thông số này được công bố trong tài liệu MAX Count Advanced.

Ứng dụng thực tế trong nhà máy

Trong máy đóng gói, bộ đếm xung Eagle Signal ghi nhận từng gói sản phẩm đi qua cảm biến. Khi đủ số lượng của một thùng, thiết bị phát lệnh dừng hoặc chuyển thùng mới.

Đối với máy cắt, xung từ encoder được quy đổi thành chiều dài. Khi vật liệu đạt kích thước yêu cầu, đầu ra kích hoạt dao cắt. Phương pháp này thường được dùng cho dây điện, màng nhựa, giấy, vải và thanh kim loại.

Trên dây chuyền chiết rót, bộ đếm có thể quản lý số chai trong mỗi lô. Chức năng batch counter giúp người vận hành theo dõi số mẻ đã hoàn thành mà không cần ghi chép thủ công.

Bộ đếm Eagle Signal còn được sử dụng để theo dõi số chu kỳ của máy ép, xi lanh, khuôn và cơ cấu truyền động. Dữ liệu này hỗ trợ lập kế hoạch bảo trì theo số lần vận hành thực tế.

Cách chọn đúng bộ đếm xung Eagle Signal

Nguồn cấp là thông tin cần xác định đầu tiên. Một thiết bị dùng nguồn 120 VAC không thể thay thế trực tiếp bằng phiên bản 24 VAC nếu chưa điều chỉnh hệ thống điện.

Tiếp theo cần kiểm tra loại tín hiệu từ cảm biến hoặc encoder. Tín hiệu có thể là tiếp điểm, NPN, điện áp DC thấp hoặc tín hiệu AC. Điện áp đầu vào phải tương thích với bộ đếm.

Tần số xung cũng rất quan trọng. Cảm biến đếm sản phẩm chậm có thể sử dụng CX200. Encoder quay nhanh nên ưu tiên CX300, CX400 hoặc MAX Count Advanced.

Cuối cùng cần xác định số ngưỡng cài đặt, loại đầu ra và kích thước lắp bảng. Khi thay thế thiết bị cũ, nên gửi đầy đủ ảnh tem, sơ đồ chân và mã model đang sử dụng.

Lưu ý khi lắp đặt bộ đếm Eagle Signal

Dây tín hiệu nên được tách khỏi dây động lực, biến tần và contactor. Cáp encoder cần có lớp chống nhiễu và được nối đất đúng kỹ thuật.

Đầu ra relay không nên đóng cắt trực tiếp tải có dòng khởi động lớn. Với motor, van điện từ hoặc bộ gia nhiệt, nên sử dụng relay trung gian hoặc contactor phù hợp.

Trước khi vận hành, cần kiểm tra chiều đếm, giá trị preset và chế độ reset. Việc thử máy ở tốc độ thấp giúp phát hiện sớm hiện tượng mất xung hoặc đếm lặp.

Cung cấp bộ đếm xung Eagle Signal tại Việt Nam

Hoàng Thiên Phát cung cấp bộ đếm xung Eagle Signal dùng cho máy đóng gói, băng tải, máy cắt và dây chuyền tự động. Khách hàng được hỗ trợ kiểm tra model, nguồn điện, tín hiệu đầu vào và phương án thay thế thiết bị cũ.

Để nhận báo giá chính xác, khách hàng nên gửi model đầy đủ, số lượng, điện áp nguồn và ảnh tem sản phẩm. Nếu mất mã, có thể gửi ảnh mặt trước, mặt sau và sơ đồ đấu dây để được kiểm tra.
