Bộ thu thập dữ liệu HBM QuantumX – Hệ thống đo lường đa kênh chính xác

Bộ thu thập dữ liệu HBM QuantumX là hệ thống đo lường và ghi nhận dữ liệu đa kênh (Data Acquisition System – DAQ) được phát triển bởi HBM – Hottinger Baldwin Messtechnik, thương hiệu đo lường của Đức, hiện thuộc HBK. Thiết bị cho phép thu thập đồng thời tín hiệu từ cảm biến lực, cảm biến mô-men xoắn, cảm biến biến dạng, nhiệt độ, áp suất, gia tốc và nhiều loại cảm biến khác.

Khác với thiết bị ghi dữ liệu thông thường, HBM QuantumX được thiết kế theo cấu trúc module, giúp người sử dụng kết hợp nhiều loại tín hiệu đo trong cùng một hệ thống. Các dòng HBM MX840B, MX1615B, MX460B, MX410B và MX1601B được ứng dụng trong thử nghiệm động cơ, kiểm tra độ bền kết cấu, nghiên cứu vật liệu và đánh giá hoạt động của máy móc.

HBM QuantumX – Khi một phép thử cần thu thập nhiều loại dữ liệu

Một băng thử động cơ có thể cần đo đồng thời mô-men xoắn, tốc độ quay, nhiệt độ và độ rung. Trong khi đó, một hệ thống kiểm tra kết cấu cơ khí lại cần ghi nhận lực tác động, độ biến dạng và chuyển vị tại nhiều vị trí.

Nếu sử dụng các bộ đo độc lập, dữ liệu có thể được ghi nhận tại những thời điểm khác nhau, gây khó khăn khi phân tích mối quan hệ giữa các thông số. Bộ thu thập dữ liệu HBM QuantumX giải quyết yêu cầu này bằng cách kết nối nhiều module đo, cho phép đồng bộ dữ liệu từ các kênh và tập trung kết quả vào một hệ thống giám sát.

Nhờ khả năng mở rộng, HBM QuantumX có thể được sử dụng cho những ứng dụng chỉ có vài cảm biến hoặc các hệ thống thử nghiệm cần nhiều kênh đo đồng thời. Đối với khách hàng tìm mua bộ thu thập dữ liệu HBM QuantumX tại Việt Nam, điều quan trọng là xác định loại tín hiệu cần ghi nhận trước khi lựa chọn module thích hợp.

Các model HBM QuantumX theo từng nhu cầu đo lường

HBM QuantumX MX840B – Module thu thập dữ liệu đa năng

HBM MX840B là một trong những module tiêu biểu của hệ thống QuantumX. Thiết bị có 8 kênh đo, hỗ trợ nhiều loại cảm biến khác nhau như cầu điện trở strain gauge, cảm biến nhiệt độ, cảm biến áp suất, cảm biến điện áp và các tín hiệu đo tương thích khác.

Ưu điểm của MX840B nằm ở khả năng tích hợp nhiều loại phép đo mà không cần sử dụng một module chuyên dụng cho từng tín hiệu. Thiết bị phù hợp với băng thử động cơ, hệ thống kiểm tra máy móc và các ứng dụng đo lường tổng hợp.

Bộ thu thập dữ liệu HBM QuantumX MX840B có thể đạt tốc độ lấy mẫu đến 40 kS/s trên mỗi kênh, đáp ứng nhiều ứng dụng cần theo dõi sự thay đổi nhanh của tín hiệu. Khi tìm mua HBM MX840B, khách hàng cần xác định loại cảm biến, số kênh sử dụng và phụ kiện kết nối để xây dựng cấu hình đo phù hợp.

HBM QuantumX MX1615B – Module đo biến dạng Strain Gauge

Trong những bài thử độ bền kết cấu, việc đo biến dạng tại nhiều vị trí trên chi tiết là yêu cầu quan trọng. Đây là ứng dụng phù hợp với HBM QuantumX MX1615B. Module MX1615B hỗ trợ 16 kênh đo độc lập, có thể kết nối các cảm biến strain gauge theo cấu hình cầu đo tương ứng. Ngoài ra, module còn hỗ trợ một số loại tín hiệu điện trở, điện áp và cảm biến nhiệt độ tương thích.

Thiết bị thường được sử dụng trong thử nghiệm kết cấu thép, nghiên cứu vật liệu, kiểm tra khung máy và đánh giá biến dạng của chi tiết cơ khí khi chịu tải. Đối với khách hàng đang sử dụng HBM MX1615B, việc kiểm tra đúng phiên bản module và cấu hình cầu đo giúp lựa chọn sản phẩm thay thế hoặc mở rộng hệ thống.

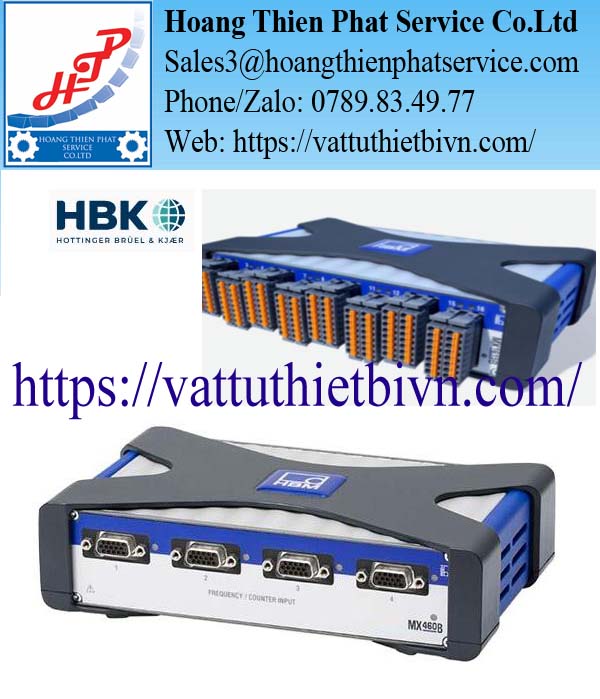

HBM QuantumX MX460B – Module đo tốc độ và tần số

HBM MX460B được phát triển cho các phép đo liên quan đến tín hiệu xung, tần số, tốc độ quay và các loại cảm biến encoder tương thích.

Trong băng thử truyền động, thông tin tốc độ quay đóng vai trò quan trọng khi phân tích hiệu suất động cơ hoặc hộp số. HBM MX460B có thể được tích hợp cùng những module đo mô-men xoắn và nhiệt độ để thu thập dữ liệu phục vụ đánh giá toàn bộ hệ thống.

Đây là dòng module đáng quan tâm đối với các đơn vị chế tạo băng thử động cơ, nghiên cứu truyền động và kiểm tra thiết bị quay.

HBM QuantumX MX410B – Module đo tín hiệu động

Không phải mọi phép đo đều có tốc độ biến đổi chậm. Khi kiểm tra độ rung, va đập hoặc những hiện tượng cơ học diễn ra trong khoảng thời gian ngắn, hệ thống cần thiết bị có tốc độ lấy mẫu và băng thông phù hợp.

HBM QuantumX MX410B là module đo đa năng 4 kênh, hướng đến những phép đo động có tốc độ cao. Thiết bị hỗ trợ tốc độ lấy mẫu đến 100 kS/s/kênh, với cấu hình hai kênh có thể đạt 200 kS/s/kênh. MX410B được sử dụng trong các ứng dụng thử nghiệm cơ khí, phân tích dao động và ghi nhận những thay đổi nhanh của tín hiệu đo.

HBM QuantumX MX1601B – Module thu thập tín hiệu nhiều kênh

HBM MX1601B là module thu thập dữ liệu 16 kênh được thiết kế cho các phép đo sử dụng tín hiệu điện áp và dòng điện tiêu chuẩn. Trong hệ thống thử nghiệm có nhiều cảm biến áp suất, cảm biến dịch chuyển hoặc bộ chuyển đổi tín hiệu analog, MX1601B cho phép tập trung dữ liệu từ nhiều điểm đo.

Thay vì lắp đặt các thiết bị ghi tín hiệu riêng biệt, người sử dụng có thể tích hợp MX1601B vào hệ thống QuantumX để thu thập, đồng bộ và xử lý dữ liệu cùng những module khác.

Dữ liệu từ cảm biến được xử lý như thế nào trong hệ thống HBM QuantumX?

Khi cảm biến hoạt động, tín hiệu được truyền đến module HBM QuantumX tương ứng. Tại đây, tín hiệu được điều hòa, lọc và chuyển đổi sang dữ liệu số trước khi được truyền đến phần mềm hoặc thiết bị ghi dữ liệu. Với những hệ thống sử dụng nhiều module, việc đồng bộ thời gian giữa các kênh giúp kỹ thuật viên đối chiếu các giá trị đo trong cùng một quá trình thử nghiệm.

Chẳng hạn, khi tải tác động lên một kết cấu tăng lên, hệ thống có thể ghi nhận đồng thời lực tác động và độ biến dạng tại các vị trí khác nhau. Các dữ liệu này được sử dụng để phân tích phản ứng cơ học của vật liệu.

Đặc điểm này giúp bộ thu thập dữ liệu HBM QuantumX phù hợp với những ứng dụng cần phân tích mối quan hệ giữa nhiều đại lượng vật lý thay vì chỉ theo dõi một giá trị riêng lẻ.

HBM QuantumX kết hợp với phần mềm catman để phân tích dữ liệu

Một hệ thống thu thập dữ liệu không chỉ cần ghi nhận tín hiệu mà còn phải hỗ trợ người sử dụng theo dõi, lưu trữ và phân tích kết quả đo. HBM QuantumX có thể hoạt động cùng phần mềm catman của HBK để cấu hình kênh đo, hiển thị tín hiệu và thực hiện các chức năng phân tích dữ liệu.

Thông qua phần mềm, kỹ thuật viên có thể theo dõi biểu đồ thay đổi của lực, nhiệt độ, biến dạng hoặc tốc độ quay theo thời gian. Dữ liệu được ghi lại để phục vụ lập báo cáo và đối chiếu kết quả giữa các lần thử nghiệm.

Trong những hệ thống cần ghi dữ liệu độc lập, QuantumX có thể kết hợp với thiết bị Data Recorder tương thích, chẳng hạn dòng CX22B, để xây dựng hệ thống thu thập dữ liệu phù hợp. Việc lựa chọn phần mềm, phiên bản firmware và thiết bị ghi dữ liệu cần được kiểm tra theo cấu hình QuantumX đang sử dụng.

Bộ thu thập dữ liệu HBM QuantumX được ứng dụng ở đâu?

Kiểm tra độ bền kết cấu và vật liệu

Trong các bài thử cơ khí, QuantumX có thể kết nối với cảm biến lực và strain gauge để theo dõi sự thay đổi của kết cấu khi chịu tải.

Thông qua việc ghi nhận đồng thời các giá trị lực và biến dạng, kỹ thuật viên có thể phân tích phản ứng của vật liệu trong quá trình thử nghiệm.

Thử nghiệm động cơ và hệ thống truyền động

HBM QuantumX có thể kết hợp với cảm biến mô-men xoắn, thiết bị đo tốc độ và cảm biến nhiệt độ để theo dõi quá trình hoạt động của động cơ.

Các dữ liệu được thu thập hỗ trợ việc đánh giá đặc tính vận hành, kiểm tra hiệu suất và nghiên cứu những thay đổi của hệ thống truyền động.

Đo rung động và kiểm tra thiết bị quay

Trong các hệ thống kiểm tra máy móc, dữ liệu rung động có thể được ghi nhận thông qua module QuantumX phù hợp với loại cảm biến và dải tần cần đo.

Khi kết hợp dữ liệu rung với tốc độ quay hoặc tải tác động, người sử dụng có thêm thông tin để đánh giá trạng thái hoạt động của thiết bị.

Thử nghiệm phương tiện và nghiên cứu ô tô

Trong lĩnh vực thử nghiệm phương tiện, bộ thu thập dữ liệu HBM QuantumX có thể được sử dụng để đo lực, biến dạng, gia tốc và nhiệt độ trong các điều kiện vận hành khác nhau.

Khả năng kết hợp nhiều module đo giúp hệ thống ghi nhận các đại lượng cần thiết để phục vụ nghiên cứu và đánh giá độ bền.

Mua HBM QuantumX theo model – Những thông tin cần kiểm tra

Khi tìm kiếm bộ thu thập dữ liệu HBM QuantumX, khách hàng cần phân biệt giữa module đo, thiết bị ghi dữ liệu và hệ thống DAQ hoàn chỉnh.

Một bộ HBM MX840B là module thu thập tín hiệu đa năng, trong khi HBM MX1615B được thiết kế cho nhiều kênh đo strain gauge. Tương tự, HBM MX460B phù hợp với các phép đo tốc độ và tần số, còn MX410B được sử dụng cho những tín hiệu động cần tốc độ lấy mẫu cao.

Vì vậy, việc chọn thiết bị chỉ dựa trên tên QuantumX chưa đủ để xác định đúng sản phẩm. Đối với khách hàng mua thay thế, nên kiểm tra model trên nhãn module đang sử dụng, số lượng kênh, loại tín hiệu đầu vào, phiên bản firmware và các phụ kiện kết nối hiện có.

Nếu hệ thống cần mở rộng thêm điểm đo, phải xác nhận khả năng đồng bộ với các module cũ, nguồn cấp, giao tiếp Ethernet và phiên bản phần mềm điều khiển. Trong một số trường hợp, khách hàng chỉ cần mua riêng HBM MX840B, HBM MX1615B hoặc HBM MX460B để bổ sung vào hệ thống thay vì thay thế toàn bộ bộ thu thập dữ liệu.

Bộ thu thập dữ liệu HBM QuantumX tại Việt Nam

Bộ thu thập dữ liệu HBM QuantumX là hệ thống DAQ đa kênh dành cho những ứng dụng đo lường, thử nghiệm và nghiên cứu kỹ thuật có yêu cầu đồng bộ nhiều loại tín hiệu.

Các model HBM MX840B, MX1615B, MX460B, MX410B và MX1601B đáp ứng những nhu cầu khác nhau về loại cảm biến, số lượng kênh và tốc độ thu thập dữ liệu.

Đối với các nhà máy, đơn vị chế tạo máy và phòng thử nghiệm đang tìm mua HBM QuantumX tại Việt Nam, việc xác định đúng model, cấu hình đo và khả năng tương thích với hệ thống hiện hữu là yếu tố quan trọng để lựa chọn thiết bị phù hợp.
