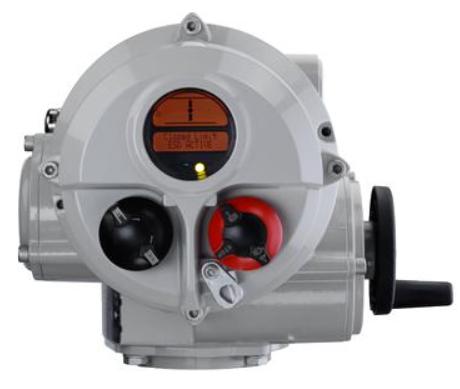

Bộ truyền động điện Rotork IQT250 F10 – Kiểm soát van quay 90° chính xác

Một bộ truyền động phù hợp không chỉ cần đủ lực để đóng mở van. Thiết bị còn phải tương thích cơ khí, nguồn điện và hệ thống điều khiển tại nhà máy. Sai một thông số nhỏ cũng có thể khiến actuator không thể lắp đặt hoặc vận hành thiếu ổn định.

Bộ truyền động điện Rotork IQT250 F10 được thiết kế cho các loại van vận hành theo góc quay giới hạn. Model cung cấp mô-men tối đa 250 Nm, kết hợp mặt bích F10 theo ISO 5211. Cấu hình này thường được sử dụng cho van bi, van bướm, van nút và damper công nghiệp.

Khác với những bộ chấp hành chỉ thực hiện lệnh đóng hoặc mở, dòng IQT còn hỗ trợ giám sát trạng thái và bảo vệ van. Người vận hành có thể kiểm tra vị trí, mô-men, cảnh báo và lịch sử hoạt động ngay trên thiết bị.

Mã Rotork IQT250 F10 thể hiện điều gì?

Tên gọi IQT250 F10 chứa ba thông tin kỹ thuật quan trọng. Việc hiểu đúng mã giúp tránh chọn nhầm giữa actuator quay một phần tư vòng và loại đa vòng.

IQT là dòng truyền động quay một phần tư vòng

IQT thuộc nhóm part-turn electric actuator của Rotork. Đầu ra thường quay khoảng 90° để điều khiển các cơ cấu đóng mở tương ứng. Phạm vi góc có thể điều chỉnh danh định từ 80° đến 100°, tùy yêu cầu lắp đặt.

Dòng thiết bị này phù hợp với van bi, van bướm, van nút và cánh gió. Nó không phải lựa chọn trực tiếp cho van cổng nhiều vòng nếu không sử dụng bộ truyền phù hợp.

Số 250 biểu thị mô-men đầu ra

IQT250 có mô-men định mức tối đa 250 Nm, tương đương khoảng 185 lbf.ft. Dải cài đặt mô-men của model hiện hành nằm trong khoảng 100–250 Nm.

Con số 250 không phải đường kính van hoặc công suất động cơ. Kích thước van phù hợp còn phụ thuộc áp suất, lưu chất, vật liệu làm kín và mô-men phá vỡ ban đầu.

F10 là chuẩn kết nối với van

F10 biểu thị mặt bích đầu ra theo tiêu chuẩn ISO 5211. Đây là thông số cơ khí quyết định khả năng ghép actuator với bệ van hoặc bộ gá trung gian.

F10 không đại diện cho kích thước đường ống. Khi thay thế thiết bị, cần kiểm tra thêm lỗ tâm, kích thước trục và hướng rãnh then. Tài liệu Rotork xác nhận mặt bích cùng khớp nối IQT tuân theo ISO 5211 hoặc MSS SP-101, tùy cấu hình thị trường.

Vì sao Rotork IQT250 F10 được sử dụng trong hệ thống công nghiệp?

Giá trị của bộ truyền động điện Rotork IQT250 F10 không chỉ nằm ở mô-men 250 Nm. Điểm nổi bật nằm ở khả năng kết hợp truyền động, điều khiển và giám sát trong một cụm hoàn chỉnh.

Cài đặt không cần mở khoang điện

Các giới hạn hành trình, chiều quay và mức mô-men có thể được thiết lập bằng dụng cụ chuyên dụng. Kỹ thuật viên không phải tháo nắp điều khiển trong quá trình hiệu chỉnh thông thường.

Phương pháp này hạn chế hơi ẩm và bụi xâm nhập vào khoang điện. Nó cũng giảm nguy cơ đấu nối sai hoặc làm hỏng bề mặt làm kín.

Theo dõi vị trí và tình trạng vận hành

Màn hình tại chỗ hiển thị vị trí van, chế độ điều khiển và thông báo cảnh báo. Bộ ghi dữ liệu tích hợp lưu lại mô-men, số lần khởi động và những sự kiện đáng chú ý.

Dữ liệu này hỗ trợ nhận biết van bị kẹt, ma sát tăng hoặc tải thay đổi bất thường. Bộ phận bảo trì có thể đánh giá tình trạng trước khi xảy ra dừng máy ngoài kế hoạch.

Bảo vệ kín nước theo thiết kế hai lớp

Dòng IQT Pro sử dụng kết cấu vỏ kín hai lớp, đạt IP66/68 theo cấu hình công bố. Khả năng IP68 được Rotork thử nghiệm ở độ sâu 7 mét trong 72 giờ.

Khoang đầu nối được tách khỏi phần điều khiển chính. Vì vậy, thao tác đấu dây ngoài hiện trường ít ảnh hưởng đến các linh kiện bên trong. Thông tin này được công bố trên trang sản phẩm IQT Pro của Rotork.

Có cơ cấu vận hành bằng tay

Tay quay cho phép đóng hoặc mở van khi mất nguồn hay cần bảo trì. Cơ cấu điện được tách an toàn khi người vận hành chuyển sang chế độ bằng tay.

Với IQT250, tay quay cần khoảng 80 vòng để đầu ra dịch chuyển 90°. Tỷ số này giúp tạo lực điều khiển phù hợp mà không cần thiết bị hỗ trợ bên ngoài.

Thông số kỹ thuật Rotork IQT250 F10

Thông số dưới đây được tổng hợp từ tài liệu kỹ thuật IQ Pro chính thức của Rotork. Một số lựa chọn điện và truyền thông thay đổi theo mã đặt hàng.

Thông số	Giá trị tham khảo
Hãng sản xuất	Rotork
Dòng thiết bị	IQT – truyền động điện part-turn
Model	IQT250
Mô-men tối đa	250 Nm
Mô-men cài đặt tối thiểu	100 Nm
Góc hoạt động danh định	80°–100°
Thời gian quay 90°	Khoảng 8–30 giây
Mặt bích	F10 theo ISO 5211
Đường kính lỗ và then tối đa với F10	Khoảng 42 mm
Kích thước trục vuông tối đa với F10	Khoảng 32 mm
Số vòng tay quay cho hành trình 90°	Khoảng 80 vòng
Khối lượng tham khảo	Khoảng 22 kg
Cấp bảo vệ	IP66/68, tùy phiên bản
Chế độ vận hành	Tại chỗ, từ xa và bằng tay
Ứng dụng	Van bi, van bướm, van nút, damper

Nguồn điện không thể xác định chỉ từ cụm mã “IQT250 F10”. Điện áp, số pha, tần số và sơ đồ đấu dây phải được kiểm tra trên nameplate.

Các tùy chọn chống cháy nổ, tín hiệu 4–20 mA hoặc giao thức truyền thông cũng cần xác nhận riêng. Không nên sử dụng thông số của một actuator IQT250 khác để thay thế trực tiếp.



Rotork IQT250 F10 thích hợp với loại van nào?

Van bi công nghiệp

Van bi cần mô-men phá vỡ đủ lớn sau thời gian dài giữ nguyên vị trí. IQT250 kiểm soát giới hạn mô-men nhằm giảm nguy cơ gây hư trục hoặc biến dạng bộ làm kín.

Thiết bị phù hợp với hệ thống nước, khí, dầu và nhiều quy trình công nghiệp. Việc lựa chọn vẫn phải dựa trên torque chart của nhà sản xuất van.

Van bướm

Van bướm sử dụng hành trình một phần tư vòng nên tương thích tự nhiên với dòng IQT. Bộ chấp hành có thể điều khiển van trên đường nước, khí nén, HVAC hoặc xử lý nước thải.

Khi lắp đặt, trục actuator phải đồng tâm với trục van. Bộ gá không chính xác sẽ tạo tải ngang và làm tăng mô-men vận hành.

Van nút và damper

Van nút thường có lực ma sát làm kín tương đối cao. Damper lại chịu ảnh hưởng bởi luồng khí, bụi và nhiệt độ môi trường.

Rotork IQT250 F10 có thể đáp ứng các ứng dụng này khi mô-men yêu cầu nằm trong phạm vi cho phép. Điều kiện nhiệt độ và tần suất hoạt động cần được kiểm tra trước khi đặt hàng.

IQT250 và IQTM250 khác nhau như thế nào?

IQT250 phù hợp với nhiệm vụ đóng mở, định vị gián đoạn hoặc điều chỉnh không liên tục. Dòng IQT Pro hiện hành được Rotork công bố cho tần suất đến 60 lần khởi động mỗi giờ.

IQTM250 được thiết kế cho nhiệm vụ điều tiết thường xuyên hơn. Phiên bản này có mô-men điều tiết khoảng 125 Nm và khả năng làm việc chu kỳ cao hơn.

Nếu van liên tục nhận tín hiệu 4–20 mA để thay đổi vị trí, IQTM thường phù hợp hơn. Dùng IQT cho ứng dụng điều tiết dày có thể làm tăng nhiệt động cơ và giảm tuổi thọ thiết bị.

So sánh IQT125, IQT250 và IQT500

Model	Mô-men tối đa	Mô-men tối thiểu	Thời gian quay 90°	Mặt bích phù hợp
IQT125	125 Nm	50 Nm	5–20 giây	F05, F07 hoặc F10
IQT250	250 Nm	100 Nm	8–30 giây	F07 hoặc F10
IQT500	500 Nm	200 Nm	15–60 giây	F10

Không nên chọn model chỉ bằng cách lấy mô-men van đúng bằng mô-men actuator. Hệ số an toàn cần tính đến áp suất, nhiệt độ, độ nhớt và thời gian không vận hành.

Những thông tin cần kiểm tra trước khi đặt hàng

Mô-men đóng, mở và phá vỡ

Mô-men chạy không phải lúc nào cũng là giá trị lớn nhất. Nhiều van yêu cầu lực cao hơn tại thời điểm rời khỏi vị trí đóng kín.

Nhà cung cấp cần torque chart hoặc thông tin vận hành thực tế. Dữ liệu này giúp xác định IQT250 có đủ dự phòng hay phải chuyển sang IQT500.

Giao diện F10 và khớp nối trục

Cần kiểm tra đường kính trục, dạng vuông hoặc tròn, rãnh then và chiều cao trục. Khớp nối thường được gia công theo trục van thực tế.

Nếu thay actuator cũ, nên cung cấp bản vẽ mặt bích và hình ảnh bộ gá. Điều này hạn chế việc phải chỉnh sửa cơ khí tại công trường.

Nguồn điện và thời gian đóng mở

Điện áp, tần số và số pha phải trùng với nguồn hiện có. Thời gian quay 90° cũng ảnh hưởng trực tiếp đến quá trình vận hành.

Đóng van quá nhanh có thể tạo búa nước trong đường ống. Đóng quá chậm lại không đáp ứng yêu cầu cô lập khẩn cấp.

Điều khiển và tín hiệu phản hồi

Hệ thống có thể yêu cầu lệnh Open, Close, Stop hoặc ESD. Một số dự án cần phản hồi vị trí 4–20 mA hay truyền thông mạng.

Phải xác định tín hiệu trước khi chọn cấu hình bo mạch. Việc bổ sung tùy chọn sau khi giao hàng thường làm tăng thời gian và chi phí.

Điều kiện môi trường

Khu vực ngoài trời, ven biển hoặc nhà máy hóa chất cần lớp bảo vệ chống ăn mòn phù hợp. Vùng nguy hiểm còn yêu cầu chứng nhận phòng nổ tương ứng.

Không phải mọi IQT250 đều mặc định chống cháy nổ. Người mua cần đối chiếu chứng nhận với yêu cầu của dự án.

Lưu ý khi lắp đặt Rotork IQT250 F10

Bề mặt F10 phải sạch, phẳng và không gây lệch tâm. Bulông cần được siết đều để tránh tạo ứng suất lên thân actuator.

Trước khi chạy điện, kỹ thuật viên nên vận hành van bằng tay qua toàn bộ hành trình. Bước này giúp phát hiện điểm kẹt hoặc sai hướng lắp.

Giới hạn đóng mở phải được hiệu chỉnh theo hành trình thực tế. Mức mô-men không nên đặt cao hơn khả năng chịu tải của thân van và bộ gá.

Sau khi đấu dây, cần thử điều khiển tại chỗ rồi mới chuyển sang chế độ từ xa. Tín hiệu phản hồi phải khớp chính xác với trạng thái van.

Báo giá Bộ truyền động điện Rotork IQT250 F10

Để xác định đúng cấu hình, khách hàng nên cung cấp ảnh nameplate, nguồn điện và loại van đang sử dụng. Các thông tin về mô-men, thời gian đóng mở và tín hiệu điều khiển cũng rất cần thiết.

Hoàng Thiên Phát hỗ trợ kiểm tra mã, lựa chọn cấu hình và đối chiếu khả năng thay thế. Khách hàng có thể tham khảo thêm thiết bị công nghiệp.
