Bơm và hệ thống cấp vật liệu Schuetze cho dây chuyền phun công nghiệp
Trong một hệ thống phun hoặc định lượng tự động, van phun chỉ đảm nhiệm công đoạn đưa vật liệu lên bề mặt. Độ ổn định của quá trình còn phụ thuộc lớn vào nguồn cấp phía sau.
Áp suất dao động có thể khiến tia phun không đều, lượng keo thay đổi hoặc lớp phủ bị lệch độ dày. Đây là nguyên nhân thường gặp khi dây chuyền sử dụng bơm không phù hợp với đặc tính vật liệu.

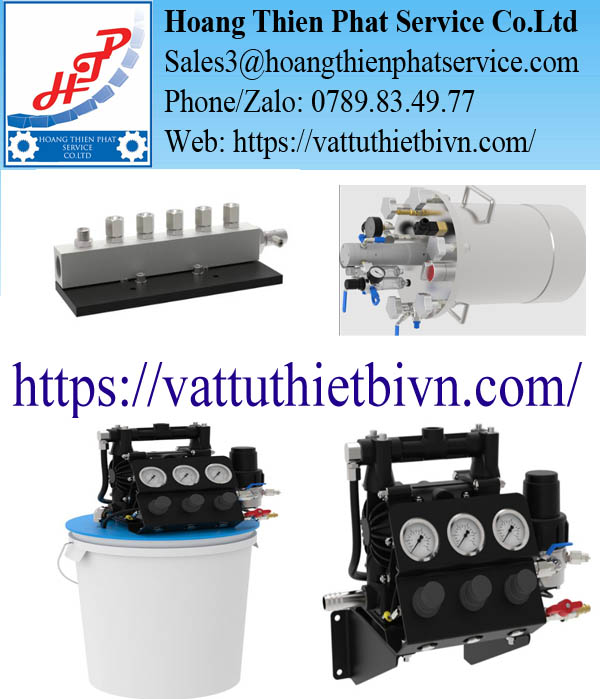

Bơm và hệ thống cấp vật liệu Schuetze được thiết kế để tạo nguồn cấp liên tục cho súng phun, van định lượng và van đùn. Hệ thống có thể xử lý dầu, keo, sơn, chất chống dính cùng nhiều chất lỏng công nghiệp khác.
Thay vì cung cấp một thiết bị riêng lẻ, Schuetze phát triển giải pháp theo từng quy trình. Bơm, bình áp lực, bộ điều áp và bộ chia được kết hợp thành một hệ thống đồng bộ.
Vai trò của hệ thống cấp vật liệu Schuetze
Hệ thống cấp vật liệu tạo liên kết giữa thùng chứa và thiết bị ứng dụng. Vật liệu được hút, điều áp và vận chuyển đến đúng vị trí cần phun hoặc định lượng.
Nguồn cấp ổn định giúp van phun duy trì lưu lượng theo thiết lập. Nhờ đó, lượng vật liệu tại mỗi chu kỳ ít bị thay đổi khi dây chuyền tăng tốc.
Đối với hệ thống nhiều đầu phun, áp suất trên từng nhánh cần được phân phối đồng đều. Schuetze cung cấp bộ chia riêng để hạn chế tình trạng đầu gần bơm nhận lưu lượng lớn hơn.
Một cấu hình hoàn chỉnh có thể bao gồm:
- Bơm màng đôi khí nén Schuetze ZIP 52.
- Bình áp lực dòng V, VS hoặc DG.
- Bộ điều chỉnh áp suất khí và áp suất vật liệu.
- Bộ lọc giữ cặn trước đầu phun.
- Bộ chia vật liệu cho nhiều vị trí sử dụng.
- Ống dẫn, đầu nối và van khóa từng nhánh.
- Cảm biến mức hoặc bộ báo mức trực quan.
- Bộ khuấy khí nén dành cho vật liệu dễ lắng.
Từng thành phần cần được lựa chọn theo độ nhớt, tính ăn mòn và lưu lượng thực tế. Việc đồng bộ gioăng, màng bơm và ống dẫn cũng rất quan trọng.
Bơm màng đôi Schuetze ZIP 52
Cấp vật liệu liên tục từ thùng chứa
ZIP 52 là dòng bơm nổi bật trong nhóm thiết bị cấp vật liệu Schuetze. Đây là bơm màng đôi vận hành bằng khí nén, có tỷ số truyền áp suất 1:1.
Bơm hút trực tiếp vật liệu từ thùng chứa rồi chuyển đến hệ thống phân phối. Cấu hình này phù hợp với dây chuyền cần vận hành liên tục hoặc tiêu thụ vật liệu tương đối lớn.
So với bình áp lực dung tích nhỏ, ZIP 52 giúp giảm số lần dừng máy để nạp vật liệu. Người vận hành cũng không phải chuyển chất lỏng qua nhiều bình trung gian.
Chuyển động qua lại của hai màng tạo ra quá trình hút và đẩy liên tục. Dòng vật liệu vì thế được duy trì ổn định trong suốt chu kỳ làm việc.
Thiết kế phù hợp môi trường sản xuất
Bơm ZIP 52 sử dụng thân nhựa dẫn điện và màng có độ bền cao. Các chi tiết làm kín tiếp xúc vật liệu được chế tạo từ PTFE.
Cấu trúc này hỗ trợ bơm làm việc với nhiều loại dầu, sơn, keo và chất chống dính. Tuy nhiên, khả năng tương thích vẫn cần kiểm tra theo thành phần hóa học cụ thể.
Van khí được thiết kế nhằm hạn chế hiện tượng kẹt khi bơm hoạt động ở tốc độ thấp. Bộ điều chỉnh bố trí rõ ràng, thuận tiện cho quá trình thiết lập và bảo trì.
Bơm vận hành bằng khí nén nên không cần động cơ điện đặt ngay tại khu vực cấp vật liệu. Đây là lợi thế trong những ứng dụng cần hệ thống gọn và dễ kiểm soát.
Các cấu hình Schuetze ZIP 52 phổ biến
ZIP 52 có thể được lắp đặt theo nhiều cấu hình khác nhau. Nhà máy nên lựa chọn dựa trên không gian và tần suất thay đổi vị trí sản xuất.
| Cấu hình ZIP 52 | Đặc điểm thiết kế | Ứng dụng phù hợp |
|---|---|---|
| ZIP 52 with trolley | Bơm lắp trên xe đẩy | Di chuyển giữa nhiều khu vực sản xuất |

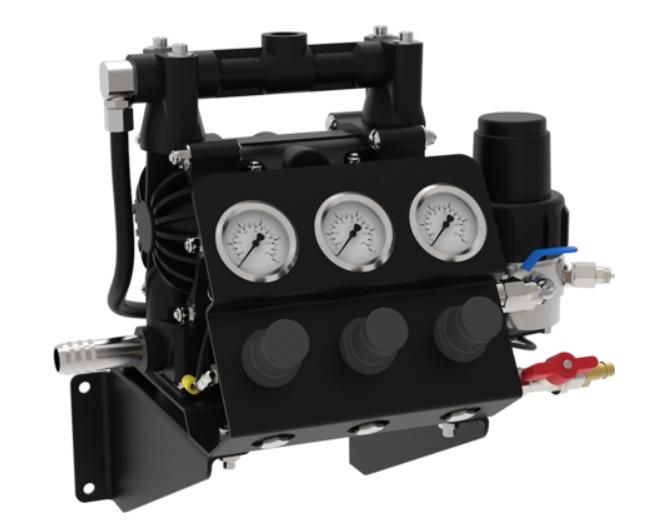

| ZIP 52 with wallholder | Bơm cố định bằng giá treo tường | Dây chuyền có vị trí cấp vật liệu cố định |

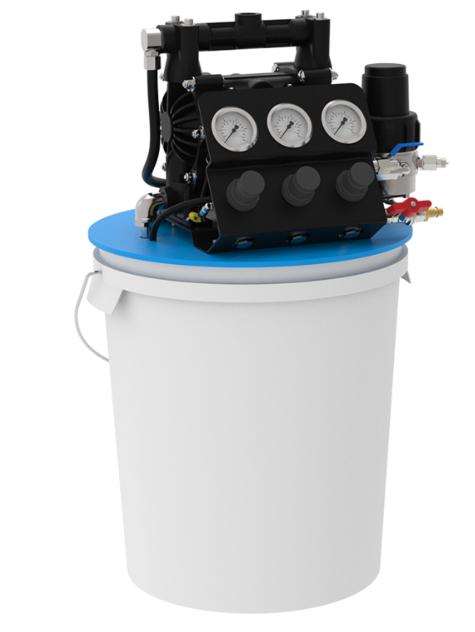

| ZIP 52 material feeding device | Cụm hút trực tiếp từ thùng chứa | Hệ thống tiêu thụ vật liệu liên tục |
| ZIP 52 kết hợp bình ổn áp | Giảm dao động trên đường ống | Dây chuyền có nhiều van hoặc súng phun |
| ZIP 52 kết hợp bộ chia | Phân phối vật liệu đến nhiều nhánh | Hệ thống phun tự động nhiều vị trí |
Phiên bản xe đẩy mang lại tính linh hoạt khi nhà máy thường xuyên đổi khu vực vận hành. Toàn bộ cụm bơm có thể được đưa đến gần thùng chứa và máy sản xuất.
Cấu hình treo tường giúp tiết kiệm diện tích sàn và giữ bơm ở vị trí ổn định. Kiểu lắp này cũng thuận lợi khi tổ chức đường khí và đường vật liệu cố định.
Phiên bản hút trực tiếp từ thùng phù hợp với dây chuyền có mức tiêu thụ cao. Vật liệu được đưa thẳng từ bao bì gốc vào hệ thống mà không cần sang chiết nhiều lần.
Thông số kỹ thuật tham khảo của ZIP 52
| Thông số | Giá trị tham khảo |
|---|---|
| Nguyên lý bơm | Màng đôi vận hành bằng khí nén |
| Tỷ số áp suất | 1:1 |
| Áp suất khí đầu vào | 1–8 bar |
| Áp suất vật liệu tối đa | 7,8 bar |
| Lưu lượng tối đa | 52 lít/phút |
| Vật liệu làm kín | PTFE |
| Kích thước cấu hình xe đẩy | 1010 × 520 × 481 mm |
| Trọng lượng cấu hình xe đẩy | Khoảng 14,8 kg |
| Kích thước cấu hình treo tường | 360 × 295 × 365 mm |
| Trọng lượng cấu hình treo tường | Khoảng 11,2 kg |
Lưu lượng 52 lít/phút là giá trị trong điều kiện tiêu chuẩn. Khả năng cấp thực tế sẽ thay đổi theo độ nhớt và chiều dài đường ống.
Số lượng van sử dụng đồng thời cũng ảnh hưởng trực tiếp đến áp suất cuối đường cấp. Vì vậy, không nên lựa chọn bơm chỉ dựa trên lưu lượng tối đa.
Bình áp lực Schuetze cho hệ thống nhỏ và trung bình
Bình áp lực là lựa chọn phù hợp khi lưu lượng không quá lớn và vật liệu cần được cấp ổn định. Khí nén tạo áp lực trên bề mặt chất lỏng, sau đó đẩy vật liệu đến van phun.
Cơ chế này có cấu tạo đơn giản và ít tạo dao động hơn một số loại bơm. Bình cũng thuận tiện khi cần thay vật liệu hoặc vệ sinh giữa các đợt sản xuất.
Bình áp lực Schuetze V2, V5 và V10
Các model V2, V5 và V10 được chế tạo bằng thép không gỉ. Dung tích bình tương ứng là 2, 5 và 10 lít.
| Model | Dung tích | Áp suất tối đa | Vị trí sử dụng phù hợp |
|---|---|---|---|
| V2 | 2 lít | 6 bar | Phòng thử nghiệm hoặc trạm phun nhỏ |
| V5 | 5 lít | 6 bar | Một súng hoặc một van phun |
| V10 | 10 lít | 6 bar | Dây chuyền có thời gian vận hành dài |
Bình có thể tích hợp van an toàn và bộ điều chỉnh áp suất. Một số cấu hình còn được trang bị bộ khuấy khí nén.
Bộ khuấy đặc biệt cần thiết với sơn, chất phủ hoặc dung dịch dễ lắng. Chuyển động khuấy giúp thành phần vật liệu duy trì đồng đều trong quá trình cấp.
Bình Schuetze V20, V30 và V40
Những dây chuyền tiêu thụ nhiều vật liệu có thể lựa chọn V20, V30 hoặc V40. Dung tích tương ứng khoảng 20, 30 và 45 lít.
Các model này phù hợp với hệ thống phun liên tục hoặc nhiều điểm sử dụng. Dung tích lớn giúp kéo dài thời gian vận hành giữa hai lần bổ sung vật liệu.
Tùy theo yêu cầu, bình có thể lắp báo mức trực quan hoặc cảm biến mức điện. Tín hiệu cảm biến được đưa về tủ điều khiển để cảnh báo khi vật liệu gần hết.
Bình khóa nhanh VS và bình di động DG
Dòng VS 1, VS 2, VS 5 và VS 10 sử dụng cơ cấu kẹp nhanh. Thiết kế này rút ngắn thời gian mở nắp, nạp vật liệu và vệ sinh bình.
Các model DG 6, DG 9 và DG 18 hướng đến những trạm phun cần di chuyển. Bình có tay cầm và nắp khóa nhanh, tạo thành cụm cấp vật liệu gọn hơn.
Bộ chia vật liệu Schuetze cho nhiều đầu phun
Một bơm hoặc bình áp lực có thể cấp vật liệu cho nhiều thiết bị cùng lúc. Khi đó, bộ chia đóng vai trò phân phối dòng chảy đến từng nhánh.
Schuetze cung cấp bộ chia bằng thép không gỉ với 4, 6 hoặc 8 đầu ra. Mỗi nhánh có thể kết nối với súng phun, van phun hoặc van đùn.
Van khóa riêng cho phép cô lập từng nhánh khi kiểm tra thiết bị. Dây chuyền không phải tháo toàn bộ hệ thống chỉ để bảo trì một đầu phun.
Ngoài bộ chia vật liệu, hãng còn cung cấp bộ chia kết hợp khí và chất lỏng. Cấu hình này phù hợp với súng phun cần đồng thời khí tạo tia và vật liệu.
Các loại vật liệu có thể sử dụng
Bơm và hệ thống cấp vật liệu Schuetze được ứng dụng trong nhiều quy trình sản xuất khác nhau:
- Dầu bôi trơn cho bánh răng, xích và cơ cấu trượt.
- Chất chống dính sử dụng trên khuôn nhựa hoặc khuôn cao su.
- Keo kết dính trong dây chuyền lắp ráp linh kiện.
- Sơn, màu và chất phủ bảo vệ bề mặt.
- Dung dịch đánh dấu phục vụ kiểm soát chất lượng.
- Mỡ thực phẩm và chất lỏng dùng trong ngành chế biến.
- Vật liệu phủ khuôn trong sản xuất composite.
- Chất chống ăn mòn dùng trên chi tiết kim loại.
Độ nhớt không phải yếu tố duy nhất cần xem xét. Thành phần dung môi và khả năng đóng rắn cũng ảnh hưởng đến cấu hình bơm.
Vật liệu phản ứng với không khí cần đường ống kín và hạn chế thể tích chết. Keo dễ đông cứng đòi hỏi quy trình vệ sinh ngay sau khi kết thúc sản xuất.
Lựa chọn bơm ZIP 52 hay bình áp lực Schuetze
Bình áp lực phù hợp với lượng tiêu thụ nhỏ hoặc trung bình. Thiết bị tạo nguồn cấp êm, dễ vệ sinh và thuận tiện khi thay đổi vật liệu.
ZIP 52 phù hợp hơn với dây chuyền hoạt động liên tục. Bơm có thể hút trực tiếp từ thùng lớn và cấp cho nhiều vị trí sử dụng.
Nếu hệ thống có nhiều đầu phun, ZIP 52 nên kết hợp bộ chia và cụm ổn định áp suất. Cấu hình này giúp hạn chế chênh lệch lưu lượng giữa các nhánh.
Việc lựa chọn cần dựa trên dữ liệu vận hành cụ thể, gồm:
- Tên và thành phần của vật liệu.
- Độ nhớt tại nhiệt độ làm việc.
- Lưu lượng cần cấp trong mỗi phút.
- Áp suất yêu cầu tại đầu phun.
- Số lượng van vận hành đồng thời.
- Khoảng cách từ thùng chứa đến máy.
- Kích thước và vật liệu của đường ống.
Cung cấp đầy đủ dữ liệu giúp lựa chọn đúng bơm, gioăng và bộ điều áp. Điều này cũng hạn chế nguy cơ tắc đường ống hoặc thiếu lưu lượng.
Ứng dụng trong các nhà máy tại Việt Nam
Hệ thống Schuetze phù hợp với dây chuyền sản xuất linh kiện ô tô, cao su, nhựa và thiết bị điện. Thiết bị cũng được sử dụng trong chế biến thực phẩm và gia công kim loại.
Trong ngành ô tô, hệ thống có thể cấp dầu hoặc chất chống dính đến nhiều vị trí. Lượng vật liệu ổn định giúp kiểm soát chất lượng giữa các sản phẩm.
Trong ngành nhựa và cao su, Schuetze hỗ trợ phun chất tách khuôn với lớp phủ mỏng. Quy trình này giúp giảm lượng tiêu hao và hạn chế bám dính trên khuôn.
Đối với dây chuyền lắp ráp, bơm cấp keo cho van định lượng hoặc van đùn. Áp suất ổn định giúp đường keo đồng đều hơn khi tốc độ máy thay đổi.
Cung cấp bơm và hệ thống cấp vật liệu Schuetze tại Việt Nam
Hoàng Thiên Phát cung cấp bơm Schuetze ZIP 52, bình áp lực và phụ kiện phân phối vật liệu. Cấu hình được tư vấn theo đặc tính chất lỏng và điều kiện vận hành.
Khách hàng có thể gửi model, hình ảnh tem hoặc sơ đồ hệ thống hiện tại. Đội ngũ kỹ thuật sẽ kiểm tra kiểu bơm, vật liệu gioăng và kết nối phù hợp.
Ngoài thiết bị hoàn chỉnh, Hoàng Thiên Phát còn hỗ trợ tìm phụ kiện thay thế. Các hạng mục gồm màng bơm, bộ điều áp, bộ chia, ống dẫn và đầu nối.
