Van phun tự động Schuetze – Các model nổi bật cho nhà máy

Van phun tự động Schuetze được thiết kế cho những dây chuyền cần kiểm soát lượng vật liệu chính xác. Thiết bị có thể phun dầu, sơn, keo, màu hoặc chất tách khuôn theo chu kỳ máy.

Tại Việt Nam, sản phẩm phù hợp với nhà máy nhựa, cao su, ô tô, điện tử và cơ khí. Mỗi model Schuetze được phát triển cho một phạm vi áp suất, vật liệu và kiểu tia riêng.

Schuetze không công bố doanh số từng model tại thị trường Việt Nam. Vì vậy, bài viết tập trung vào những dòng có phạm vi ứng dụng rộng và dễ tư vấn cho nhà máy.

Van phun tự động Schuetze có vai trò gì?

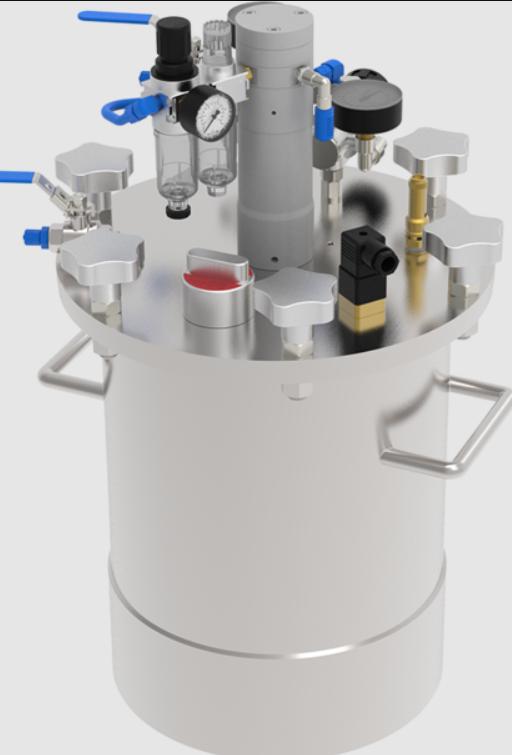

Van phun là bộ phận trực tiếp đưa vật liệu lên bề mặt sản phẩm. Bình áp lực hoặc bơm chỉ đảm nhiệm việc cung cấp dung dịch.

Khi PLC phát tín hiệu, khí nén tác động lên piston và mở kim van. Vật liệu đi qua đầu phun, sau đó được tạo thành tia tròn hoặc tia dẹt.

Khi tín hiệu kết thúc, kim trở về vị trí đóng và ngắt dòng vật liệu. Cơ chế đóng nhanh giúp hạn chế nhỏ giọt và giảm sai lệch giữa các chu kỳ.

Một model phù hợp phải kiểm soát tốt lượng phun, hình dạng tia và thời gian phản hồi. Đây là ba yếu tố ảnh hưởng trực tiếp đến chất lượng lớp phủ.

Những model Schuetze nên ưu tiên chào cho nhà máy

Model	Điểm mạnh	Nhóm nhà máy phù hợp
KA-2 HD-IS	Gọn, tích hợp điều khiển khí phun sương	Nhựa, cao su, ô tô, chế tạo máy
KA-2/HD	Áp suất vật liệu đến 30 bar	Cơ khí, khuôn mẫu, máy tự động
MSV	Kích thước rất nhỏ, dễ lắp trong khuôn	Điện tử, nhựa, linh kiện nhỏ
ASV	Điều chỉnh từ tia tròn sang tia dẹt	Sơn phủ, phun dầu, chất tách khuôn
GF/3 – GF/3 HVLP	Lưu lượng lớn, phun bề mặt rộng	Ô tô, cơ khí, sơn công nghiệp
GF/5 – GF/5 HVLP	Tháo nhanh, giảm thời gian bảo trì	Dây chuyền sản xuất liên tục
GF/6	Làm việc với graphite và vật liệu mài mòn	Đúc kim loại, luyện kim
S 830	Công nghệ Airless, áp suất đến 250 bar	Sơn áp lực cao, cơ khí nặng

KA-2 HD-IS – Model phù hợp với nhiều dây chuyền tự động

Khả năng phun linh hoạt trong thân van nhỏ gọn

KA-2 HD-IS là model đáng ưu tiên khi tư vấn cho nhà máy nhựa và linh kiện ô tô. Van có kích thước gọn, thân thép không gỉ và dễ lắp trên robot.

Dải đầu phun từ 0,2 đến 1,5 mm đáp ứng nhiều mức lưu lượng khác nhau. Áp suất vật liệu tối đa đạt 13 bar, trong khi khí điều khiển yêu cầu khoảng 6 bar.

Model này sử dụng được với dầu, màu, sơn loãng và chất tách khuôn. Phiên bản KLS còn được cấu hình cho keo cùng chất kết dính.

Điểm nổi bật nằm ở van khí phun sương được tích hợp bên trong. Khí có thể chạy trước và tiếp tục làm sạch sau khi kim đóng.

Cơ chế này giúp đầu phun hạn chế bám cặn trong quá trình vận hành. Tia phun nhờ đó ổn định hơn giữa nhiều chu kỳ liên tiếp. Xem thông số KA-2 HD-IS chính hãng.

Nhà máy phù hợp với KA-2 HD-IS

Nhà máy ép nhựa có thể dùng KA-2 HD-IS để phun chất tách khuôn. Van hoạt động đồng bộ với chu kỳ đóng mở của máy ép.

Trong ngành ô tô, model này phù hợp cho phun dầu hoặc lớp bảo vệ mỏng. Các nhà chế tạo máy cũng dễ tích hợp van vào cụm phun tự động.

KA-2/HD – Van phun nhỏ gọn cho áp suất cao hơn

KA-2/HD phù hợp với máy có không gian lắp đặt hạn chế nhưng yêu cầu áp suất vật liệu cao. Thiết bị chịu được áp suất tối đa 30 bar.

Dải đầu phun từ 0,2 đến 2,5 mm tạo nhiều lựa chọn về lưu lượng. Người dùng có thể chọn nắp khí cho tia tròn hoặc tia dẹt.

Van thích hợp với chất tách khuôn, dầu và sơn có độ nhớt thấp. Vít điều chỉnh dạng nấc hỗ trợ thiết lập lượng vật liệu thuận tiện.

KA-2/HD nên được tư vấn khi KA-2 tiêu chuẩn không đáp ứng áp suất cấp. Model phù hợp với nhà máy khuôn mẫu, cơ khí và linh kiện ô tô. Xem thông số Schuetze KA-2/HD.

MSV – Giải pháp phun cho khuôn nhỏ và vị trí hẹp

Model đáng chú ý trong ngành nhựa và điện tử

Schuetze MSV là van phun dạng mini dành cho những vị trí khó lắp đặt. Kích thước nhỏ giúp van tiếp cận sâu vào khuôn hoặc cụm máy kín.

MSV hỗ trợ đầu phun từ 0,2 đến 1,5 mm. Van có thể kết hợp nắp khí tia tròn hoặc nhiều góc tia dẹt.

Model phù hợp với dầu, chất tách khuôn và những dung dịch có độ nhớt thấp. Lượng vật liệu được điều chỉnh thông qua vít kiểm soát hành trình kim.

Nhà máy điện tử có thể dùng MSV cho các cụm phun nhỏ và chính xác. Nhà máy nhựa thường lựa chọn model này cho khuôn có nhiều hốc sâu.

Phiên bản MSV gắn đế tháo nhanh giúp kỹ thuật viên thay van thuận tiện hơn. Đường ống không phải tháo hoàn toàn trong quá trình bảo trì. Xem thông số van phun MSV.

ASV – Điều chỉnh tia phun mà không cần đổi nắp khí

Nhiều dây chuyền phải phun trên sản phẩm có chiều rộng khác nhau. Thay nắp khí thường xuyên sẽ làm tăng thời gian cài đặt máy.

Schuetze ASV cho phép điều chỉnh liên tục từ tia tròn sang tia dẹt gần 90 độ. Quá trình thay đổi được thực hiện bằng cách kiểm soát khí tạo hình.

Van phù hợp với dầu, màu, sơn và chất tách khuôn. Phiên bản KLS được sử dụng cho keo cùng chất kết dính công nghiệp.

Cổng vật liệu 1/8 inch hỗ trợ lưu lượng lớn hơn các dòng van mini. Tùy chọn tuần hoàn giúp vật liệu duy trì trạng thái ổn định trong đường cấp.

ASV phù hợp với nhà máy nhựa, sơn phủ và linh kiện ô tô. Model đặc biệt hữu ích khi một máy xử lý nhiều kích thước sản phẩm. Xem dòng van phun ASV.

GF/3 và GF/3 HVLP – Phun ổn định trên bề mặt rộng

Model phù hợp với sơn phủ công nghiệp

GF/3 được phát triển cho các công đoạn cần lưu lượng lớn và bề rộng phun cao. Van hỗ trợ đầu phun từ 0,2 đến 3,5 mm.

Áp suất vật liệu tối đa đạt 15 bar. Cơ cấu điều chỉnh cho phép thay đổi tia tròn sang tia dẹt mà không đổi nắp khí.

GF/3 tích hợp van điều khiển khí phun sương ngay trên thân. Thời gian khí làm sạch đầu kim được điều chỉnh độc lập.

Phiên bản GF/3 HVLP giúp hạn chế lượng sương phun thoát khỏi khu vực làm việc. Vật liệu được tập trung tốt hơn lên bề mặt cần phủ.

Dòng này phù hợp với nhà máy ô tô, cơ khí và sơn công nghiệp. GF/3 cũng đáp ứng khuôn lớn cần phun chất tách khuôn đồng đều. Xem thông số GF/3 và GF/3 HVLP.

GF/5 và GF/5 HVLP – Giảm thời gian dừng dây chuyền

GF/5 được trang bị đế tháo nhanh dành cho dây chuyền hoạt động liên tục. Kỹ thuật viên có thể tách thân van mà không tháo toàn bộ đường ống.

Nguồn cấp vật liệu tự động đóng khi van được tháo khỏi đế. Thiết kế này giúp hạn chế rò rỉ và rút ngắn thời gian thay thế.

GF/5 hỗ trợ đầu phun từ 0,3 đến 3,5 mm. Áp suất vật liệu tối đa đạt 10 bar.

Van có thể điều chỉnh liên tục giữa tia tròn và tia dẹt. Phiên bản GF/5 HVLP được lựa chọn khi nhà máy cần giảm sương phun.

Model phù hợp với nhà máy ô tô, cơ khí và sản xuất hàng loạt. GF/5 đặc biệt hữu ích tại công đoạn không được phép dừng máy lâu. Xem thông số GF/5 và GF/5 HVLP.

GF/6 – Van chuyên dụng cho graphite và vật liệu mài mòn

Graphite hoặc dung dịch chứa hạt mài có thể làm hỏng van phun thông thường. Kim, đế kim và gioăng thường bị mài mòn nhanh.

Schuetze GF/6 được phát triển riêng cho nhóm vật liệu này. Van có hai cổng cấp dung dịch rửa nhằm bảo vệ khu vực làm kín.

Hai cổng vật liệu còn cho phép vận hành theo phương pháp tuần hoàn. Dải đầu phun của GF/6 kéo dài từ 0,2 đến 2,5 mm.

Áp suất vật liệu tối đa đạt 6 bar. Model phù hợp với nhà máy đúc, luyện kim và các công đoạn sử dụng graphite. Xem thông số Schuetze GF/6.

S 830 – Van Airless cho áp suất đến 250 bar

S 830 tạo tia phun bằng áp suất vật liệu thay vì khí phun sương. Thiết kế Airless phù hợp với lớp phủ dày hoặc vật liệu khó phun.

Van chịu được áp suất vật liệu tối đa 250 bar. Kim và đế kim được chế tạo bằng tungsten carbide chống mài mòn.

Hai đường khí riêng đảm nhiệm việc mở và đóng kim. Cấu trúc này giúp van phản hồi chắc chắn trong điều kiện áp suất cao.

S 830 tương thích với nhiều đầu phun Airless tiêu chuẩn. Model nên được tư vấn cho nhà máy ô tô, sơn và cơ khí nặng. Xem thông số van Airless S 830.

Chọn model Schuetze theo từng nhóm nhà máy

Nhà máy nhựa và cao su

KA-2 HD-IS phù hợp với công đoạn phun chất tách khuôn theo từng chu kỳ. MSV đáp ứng khuôn nhỏ hoặc những vị trí phun sâu.

GF/3 nên được lựa chọn khi bề mặt khuôn có kích thước lớn. ASV phù hợp với dây chuyền thường xuyên thay đổi chiều rộng tia.

Nhà máy ô tô, xe máy và linh kiện

KA-2/HD phù hợp với cụm máy nhỏ nhưng cần áp suất vật liệu cao. KA-2 HD-IS đáp ứng phun dầu hoặc lớp phủ mỏng.

GF/3 HVLP hỗ trợ giảm sương sơn trên dây chuyền phủ bề mặt. GF/5 phù hợp khi nhà máy quan tâm thời gian thay van.

Nhà máy điện tử và thiết bị chính xác

MSV là lựa chọn đáng chú ý nhờ kích thước nhỏ và khả năng kiểm soát lượng phun. Model phù hợp với cụm máy có không gian hạn chế.

KA-2 HD-IS được cân nhắc khi đầu phun cần làm sạch sau mỗi chu kỳ. Cơ chế khí tích hợp giúp giảm vật liệu bám quanh đầu kim.

Nhà máy đúc và cơ khí nặng

GF/6 được lựa chọn cho graphite hoặc hỗn hợp có tính mài mòn. Hệ thống áp suất cao có thể sử dụng S 830.

GF/3 và GF/5 phù hợp hơn với sơn phủ thông thường. Model cuối cùng cần được chọn theo vật liệu và chiều rộng phun.

Thông tin cần cung cấp khi yêu cầu báo giá

Mỗi van Schuetze có nhiều cấu hình đầu phun, nắp khí và vật liệu gioăng. Chỉ cung cấp tên model chưa đủ để báo giá chính xác.

Khách hàng nên gửi tên dung dịch, độ nhớt và bảng dữ liệu an toàn. Những thông tin này giúp xác định vật liệu van phù hợp.

Áp suất vật liệu, áp suất khí và kích thước tia cũng cần được xác nhận. Nhà máy nên cho biết yêu cầu tia tròn hoặc tia dẹt.

Đối với van thay thế, khách hàng cần gửi ảnh nhãn và toàn bộ thiết bị. Kích thước ren cùng vị trí kết nối cũng phải được kiểm tra.

Nếu lựa chọn cho dự án mới, cần cung cấp khoảng cách phun và tần suất đóng mở. Những dữ liệu này giúp hạn chế sai lệch cấu hình.

Cung cấp van phun tự động Schuetze tại Việt Nam

Hoàng Thiên Phát cung cấp van phun tự động Schuetze cho nhà máy và đơn vị chế tạo máy. Các model trọng tâm gồm KA-2 HD-IS, KA-2/HD, MSV, ASV, GF/3, GF/5, GF/6 và S 830.

Chúng tôi hỗ trợ kiểm tra model, kích thước đầu phun và kiểu nắp khí. Khách hàng cũng có thể yêu cầu kim phun, gioăng và phụ kiện thay thế.
