Cảm biến đo rung Hauber HE100 4–20mA – Giám sát độ rung máy móc qua PLC

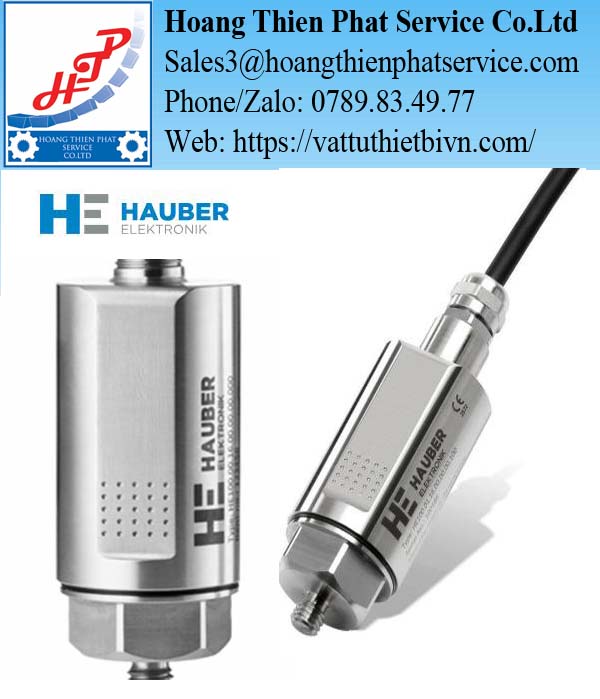

Cảm biến đo rung Hauber HE100 4–20mA là thiết bị chuyển đổi tín hiệu rung động cơ học thành tín hiệu dòng điện analog, giúp hệ thống điều khiển theo dõi tình trạng hoạt động của máy móc. Sản phẩm thuộc dòng HE100 của Hauber Elektronik, nhà sản xuất thiết bị giám sát rung động đến từ Đức.

Khác với phương pháp sử dụng máy đo rung cầm tay, cảm biến Hauber HE100 có thể lắp đặt cố định trên thiết bị để thu thập dữ liệu liên tục. Tín hiệu đầu ra 4–20mA cho phép kết nối với PLC, bộ hiển thị hoặc hệ thống giám sát trung tâm, phù hợp với những dây chuyền sản xuất cần kiểm soát độ rung của động cơ, máy bơm, quạt và cụm truyền động.

Vì sao cảm biến đo rung Hauber HE100 sử dụng tín hiệu 4–20mA?

Trong các hệ thống điều khiển tự động, tín hiệu analog 4–20mA được sử dụng phổ biến để truyền dữ liệu từ cảm biến về bộ điều khiển. Đối với cảm biến đo rung Hauber HE100, tín hiệu dòng điện phản ánh giá trị vận tốc rung hiệu dụng của thiết bị theo dải đo đã lựa chọn.

Cấu trúc truyền tín hiệu dạng dòng điện giúp hạn chế ảnh hưởng của điện trở dây dẫn so với một số phương pháp truyền tín hiệu điện áp. Đồng thời, hệ thống PLC có thể dễ dàng chuyển đổi dữ liệu dòng điện thành giá trị vận tốc rung để hiển thị và xử lý.

Cách chuyển đổi tín hiệu rung thành 4–20mA

Cảm biến Hauber HE100 đo vận tốc rung hiệu dụng, ký hiệu v-rms, với đơn vị mm/s. Sau khi xử lý, giá trị rung được chuyển thành tín hiệu dòng điện tỷ lệ với dải đo.

Ví dụ, sử dụng cảm biến đo rung Hauber HE100 có dải đo 0–16 mm/s:

• 4mA tương ứng với 0 mm/s.
• 8mA tương ứng với 4 mm/s.
• 12mA tương ứng với 8 mm/s.
• 16mA tương ứng với 12 mm/s.
• 20mA tương ứng với 16 mm/s.

Như vậy, nếu PLC nhận được tín hiệu 12mA, giá trị vận tốc rung tương ứng là 8 mm/s theo thang đo tuyến tính của cảm biến. Với cấu hình dải đo khác, chẳng hạn 0–32 mm/s hoặc 0–64 mm/s, hệ thống cần thiết lập lại thang đo để hiển thị chính xác.

Đặc điểm kỹ thuật của cảm biến đo rung Hauber HE100 4–20mA

Dòng HE100 được thiết kế để đo rung động tại các vị trí như ổ trục và thân máy. Cảm biến có kết cấu nhỏ gọn, vỏ kim loại và nhiều tùy chọn cấu hình để thích ứng với yêu cầu lắp đặt.

Các đặc điểm kỹ thuật đáng chú ý bao gồm:

• Đại lượng đo: Vận tốc rung hiệu dụng v-rms, đơn vị mm/s.
• Tín hiệu đầu ra: Analog 4–20mA, tỷ lệ với dải đo.
• Nguyên lý truyền tín hiệu: Bộ truyền tín hiệu hai dây.
• Dải đo thông dụng: 0–8, 0–16, 0–32 và 0–64 mm/s; có thêm những cấu hình dải đo khác.
• Dải tần số: 10–1000 Hz hoặc 1–1000 Hz tùy phiên bản.
• Nguồn cấp: 10–30 VDC đối với cấu hình thông thường.
• Độ chính xác: ±10% theo DIN ISO 2954.
• Dòng tiêu thụ tối đa: 25mA.
• Tải đầu ra: Tối đa 500Ω theo điều kiện kỹ thuật quy định.
• Vật liệu thân cảm biến: Thép không gỉ.
• Kiểu kết nối: Đầu nối M12 hoặc cáp tích hợp tùy model.

Các thông số nguồn cấp, giới hạn môi trường và chứng nhận cần được kiểm tra theo mã đặt hàng đầy đủ. Một số phiên bản có giới hạn điện áp khác cấu hình tiêu chuẩn.

Các model cảm biến đo rung Hauber HE100 4–20mA

Hauber Elektronik cung cấp nhiều cấu hình HE100 để đáp ứng các yêu cầu về dải đo, dải tần và phương thức kết nối.

Hauber HE100.00.10.01.00.00.000

Model thuộc dòng cảm biến rung HE100 với dải đo 0–10 mm/s và dải tần 1–1000 Hz. Cảm biến chuyển đổi vận tốc rung thành tín hiệu analog 4–20mA, phục vụ các ứng dụng theo dõi độ rung tại những cụm máy có giới hạn rung thấp.

Hauber HE100.00.64.00.01.00.000

Phiên bản có dải đo 0–64 mm/s, dải tần 10–1000 Hz. Đây là cấu hình phù hợp để xem xét khi hệ thống yêu cầu giám sát độ rung trong dải đo rộng.

Hauber HE100.00.64.01.02.00.000

Model sử dụng dải đo 0–64 mm/s và dải tần 1–1000 Hz. Sản phẩm truyền dữ liệu bằng tín hiệu analog 4–20mA, phục vụ giám sát rung động trên máy móc.

Hauber HE100.03.16.01.60.00.100

Đây là cấu hình đo rung 0–16 mm/s, dải tần 1–1000 Hz, đầu ra 4–20mA. Khi lựa chọn model này, cần kiểm tra thêm thông tin kết nối, giới hạn điện áp và yêu cầu lắp đặt.

Lưu ý: Các model Hauber HE100 không mặc nhiên thay thế trực tiếp cho nhau. Việc lựa chọn phải căn cứ vào mã đầy đủ và đặc tính hệ thống đang sử dụng.

Tích hợp cảm biến rung Hauber HE100 vào hệ thống PLC

Một trong những ứng dụng quan trọng của cảm biến đo rung Hauber HE100 4–20mA là truyền dữ liệu độ rung đến PLC để giám sát tự động. Về nguyên tắc, cảm biến sử dụng nguồn DC và kết nối qua vòng dòng hai dây đến ngõ vào analog phù hợp. Tín hiệu được xử lý để chuyển đổi thành đơn vị vận tốc rung mm/s.

Kỹ thuật viên cần thiết lập dải đo trong chương trình PLC sao cho trùng khớp với thông số cảm biến thực tế. Sau khi hoàn thành cấu hình, dữ liệu độ rung có thể được hiển thị trên HMI, ghi nhận theo thời gian hoặc sử dụng làm điều kiện cảnh báo.

Sử dụng tín hiệu rung để thiết lập cảnh báo

Khi vận hành máy móc, giá trị rung có thể thay đổi theo tải, tốc độ hoặc tình trạng cơ khí. Hệ thống điều khiển có thể sử dụng giá trị đo từ Hauber HE100 để phát hiện khi mức rung vượt giới hạn được thiết lập.

Ví dụ, bộ phận kỹ thuật có thể xây dựng hai mức cảnh báo khác nhau: một mức phục vụ kiểm tra bảo trì và một mức yêu cầu xử lý khẩn cấp. Các ngưỡng này cần được xác định theo loại thiết bị, điều kiện vận hành và tiêu chuẩn đánh giá phù hợp.

Cảm biến HE100 cung cấp tín hiệu đo liên tục; chức năng cảnh báo và điều khiển dừng máy được thực hiện bởi PLC hoặc thiết bị đánh giá bên ngoài theo thiết kế hệ thống.

Những vị trí phù hợp để lắp cảm biến Hauber HE100

Cụm ổ trục động cơ điện

Cảm biến đo rung Hauber HE100 có thể được lắp trên vị trí ổ trục để theo dõi rung động phát sinh trong quá trình vận hành. Những thay đổi bất thường của tín hiệu rung giúp nhân viên bảo trì xác định thời điểm cần kiểm tra tình trạng cơ khí.

Máy bơm và hệ thống tuần hoàn

Đối với máy bơm ly tâm hoặc máy bơm vận hành liên tục, việc giám sát độ rung hỗ trợ đánh giá tình trạng ổ trục, độ ổn định của cụm quay và các thay đổi liên quan đến điều kiện vận hành.

Quạt công nghiệp và hệ thống hút bụi

Quạt hoạt động với tốc độ cao có thể phát sinh rung động do cánh quạt mất cân bằng, bám vật liệu hoặc lỏng kết cấu cơ khí. Dữ liệu từ Hauber HE100 giúp hệ thống giám sát nhận biết xu hướng gia tăng rung động để bố trí kiểm tra.

Hộp giảm tốc và dây chuyền truyền động

Khi được lắp tại vị trí đo thích hợp, cảm biến giúp giám sát mức rung tổng thể của hộp giảm tốc và cụm truyền động. Đây là một trong những thông số hỗ trợ đánh giá tình trạng vận hành, nhưng không thay thế hoàn toàn các phương pháp phân tích rung chuyên sâu.

Những điểm cần kiểm tra trước khi thay thế Hauber HE100

Khi thay thế cảm biến đo rung Hauber HE100 4–20mA, không nên chỉ đối chiếu thương hiệu và tín hiệu đầu ra. Hai thiết bị cùng có tín hiệu 4–20mA vẫn có thể khác nhau về dải đo, dải tần, đầu nối và điều kiện lắp đặt. Những khác biệt này ảnh hưởng trực tiếp đến khả năng tương thích với hệ thống.

Đặc biệt, nếu cảm biến cũ sử dụng dải đo 0–16 mm/s nhưng cảm biến thay thế sử dụng 0–64 mm/s, kỹ thuật viên phải kiểm tra và cấu hình lại thang đo trong PLC.

Bên cạnh đó, cần xác định vị trí lắp đặt, hướng đo rung, ren kết nối và điều kiện nhiệt độ tại khu vực vận hành. Với môi trường yêu cầu chứng nhận chống cháy nổ, phải đối chiếu phiên bản và chứng nhận cụ thể trước khi sử dụng.

Cảm biến đo rung Hauber HE100 4–20mA trong hệ thống bảo trì nhà máy

Cảm biến đo rung Hauber HE100 4–20mA đáp ứng nhu cầu giám sát vận tốc rung liên tục trên nhiều loại máy móc quay. Thiết bị có khả năng truyền tín hiệu về PLC, hỗ trợ hiển thị giá trị đo, xây dựng cảnh báo và theo dõi biến động rung động trong quá trình vận hành.

Với các nhà máy đang sử dụng cảm biến Hauber HE100 hoặc có nhu cầu bổ sung điểm đo rung, việc xác định chính xác dải đo, tần số và cấu hình kết nối sẽ giúp thiết bị hoạt động phù hợp với hệ thống hiện hữu. Để lựa chọn và báo giá đúng sản phẩm, nên cung cấp model đầy đủ, hình ảnh nhãn cảm biến, số lượng và yêu cầu kỹ thuật của hệ thống.
