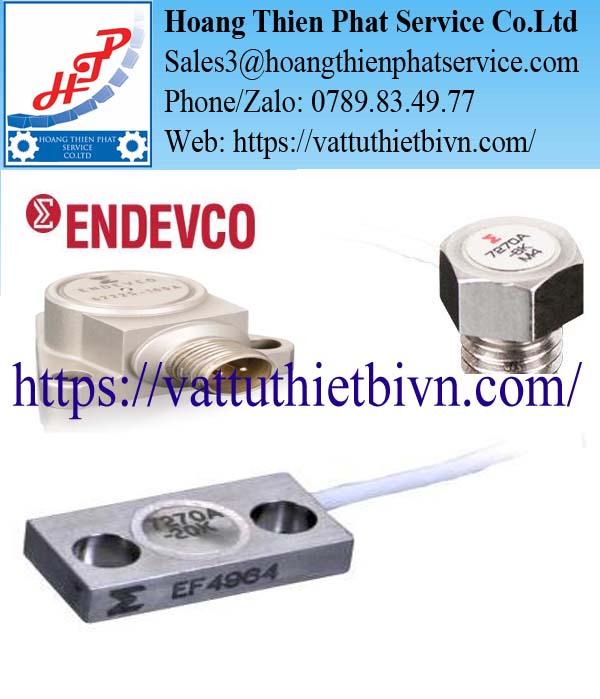

Cảm biến shock Endevco – Thiết bị đo va đập và gia tốc cao cho thử nghiệm chuyên sâu

Cảm biến shock Endevco là dòng cảm biến chuyên dùng để ghi nhận các sự kiện va đập, gia tốc tức thời và shock cường độ cao trong thời gian rất ngắn. Thiết bị được sử dụng trong thử nghiệm cơ khí, crash test, drop test, rocket testing, weapons testing và nhiều hệ thống nghiên cứu high-g.

Điểm khác biệt của Cảm biến shock Endevco nằm ở khả năng chịu quá tải lớn, đáp ứng nhanh và duy trì độ ổn định sau khi chịu xung shock. Trong những phép thử có gia tốc hàng nghìn hoặc hàng chục nghìn g, cảm biến thông thường rất dễ xuất hiện ringing, zero shift hoặc sai số lớn.

Cảm biến shock Endevco dành cho các sự kiện xảy ra trong thời gian cực ngắn

Shock khác với rung động liên tục. Một sự kiện shock thường xảy ra rất nhanh và có biên độ gia tốc lớn. Vì vậy, cảm biến dùng cho shock phải có khả năng ghi nhận đúng biên độ đỉnh và hình dạng của xung trong khoảng thời gian rất ngắn.

Cảm biến shock Endevco được phát triển cho những điều kiện như vậy. Các cảm biến piezoresistive của hãng có đáp ứng DC, giúp theo dõi được cả những sự kiện transient kéo dài hơn. Đồng thời, công nghệ MEMS cho phép Endevco tạo ra phần tử cảm biến nhỏ, nhẹ nhưng vẫn có tần số cộng hưởng cao và khả năng chịu shock tốt.

Công nghệ piezoresistive là nền tảng quan trọng của cảm biến shock Endevco

Piezoresistive accelerometer là một trong những công nghệ nổi bật nhất của Endevco khi đo shock và impact. Phần tử MEMS thay đổi điện trở khi chịu biến dạng cơ học, sau đó tạo tín hiệu điện tương ứng với gia tốc tác động lên cảm biến.

Ưu điểm lớn của công nghệ này là khả năng đo từ DC. Điều đó giúp Cảm biến shock Endevco ghi nhận không chỉ một đỉnh shock ngắn mà còn theo dõi những sự kiện kéo dài hơn. Endevco cũng phát triển cả phiên bản damped và undamped để phù hợp với từng loại phép thử.

Cảm biến shock Endevco cho High-g Testing

High-g testing là một trong những lĩnh vực nổi bật nhất của Endevco. Hãng công bố các cảm biến shock với dải đo lên tới 200.000 g trong một số ứng dụng chuyên dụng. Đây là mức gia tốc rất lớn, thường xuất hiện trong thử nghiệm vũ khí, tên lửa, pyroshock hoặc các sự kiện va đập mạnh.

Một số dòng được thiết kế dạng một trục. Một số khác là cảm biến ba trục để đo gia tốc theo nhiều hướng đồng thời. Ngoài ra, Endevco có nhiều phương pháp lắp như screw mount, stud mount và surface mount nhằm đáp ứng từng kết cấu thử nghiệm.

Cảm biến shock Endevco trong thử nghiệm cơ khí

Mechanical shock testing được sử dụng để đánh giá khả năng chịu va đập của linh kiện và thiết bị. Phép thử có thể mô phỏng quá trình rơi, va chạm trong vận chuyển hoặc tác động mạnh khi thiết bị đang hoạt động.

Cảm biến shock Endevco có thể được gắn trực tiếp lên mẫu thử để ghi nhận xung gia tốc. Dữ liệu này giúp kỹ sư xác định giá trị peak g, thời gian shock và phản ứng của kết cấu sau va đập. Endevco liệt kê mechanical shock testing là một trong những ứng dụng chính của các dòng high-g accelerometer. Một số model đại diện gồm 2262B, 7270A, 7280A và 7280AM7.

Cảm biến shock Endevco cho Drop Test

Drop test là phép thử phổ biến trong ngành điện tử, thiết bị di động và hàng tiêu dùng. Một sản phẩm được thả rơi từ độ cao xác định để đánh giá khả năng chịu va đập. Trong sự kiện này, gia tốc thay đổi rất nhanh khi sản phẩm chạm bề mặt. Cảm biến shock Endevco giúp ghi lại biên độ và thời gian xung với độ phân giải cao.

Endevco cũng liệt kê drop and impact testing trong nhóm ứng dụng high-g shock. Dòng cảm biến nhỏ gọn đặc biệt hữu ích khi cần gắn trực tiếp bên trong thiết bị hoặc trên những linh kiện có diện tích hạn chế.

Ứng dụng trong crash test ô tô

Crash test yêu cầu cảm biến có khả năng đo gia tốc nhanh và chính xác. Trong thời gian va chạm rất ngắn, gia tốc có thể thay đổi đột ngột theo nhiều hướng. Cảm biến piezoresistive Endevco rất phù hợp cho dạng phép thử này nhờ khả năng đáp ứng DC và kích thước nhỏ. Công nghệ này thường được sử dụng trong automotive crash testing và impact measurement.

Cảm biến có thể gắn trên thân xe, khung xe hoặc các cấu trúc thử nghiệm khác. Khi sử dụng cảm biến ba trục, người dùng có thể thu thập dữ liệu theo ba phương đồng thời để đánh giá toàn diện hơn.

Cảm biến shock Endevco trong thử nghiệm tên lửa và quốc phòng

Các ứng dụng quốc phòng thường có mức shock cao hơn rất nhiều so với máy móc công nghiệp thông thường. Khi tên lửa phóng, vũ khí hoạt động hoặc xảy ra pyroshock, các linh kiện có thể chịu gia tốc cực lớn trong thời gian rất ngắn.

Endevco có lịch sử phát triển cảm biến cho weapons and missile testing. Hãng liệt kê những model như 7270A, 7270AM7 và 7274A cho các ứng dụng high-g tới 200.000 g. Trong những môi trường này, khả năng chịu quá tải quan trọng không kém dải đo. Cảm biến phải tiếp tục hoạt động sau sự kiện shock mà không bị thay đổi đáng kể đặc tính đầu ra.

Pyroshock là bài toán khó đối với cảm biến gia tốc

Pyroshock thường tạo ra năng lượng tần số rất cao. Nếu cảm biến không được thiết kế phù hợp, phần tử đo có thể bị kích thích cộng hưởng và tạo ra tín hiệu sai. Endevco đã nghiên cứu vấn đề này trong nhiều tài liệu kỹ thuật. Hãng chỉ ra rằng năng lượng siêu cao tần trong shock có thể gây sensor resonance, ringing và zero shift.

Một trong những phương pháp được Endevco sử dụng là cơ cấu lọc cơ học tích hợp. Bộ lọc giúp cách ly phần tử cảm biến khỏi những thành phần tần số quá cao, từ đó cải thiện độ ổn định của phép đo pyroshock.

Model 2225 Endevco – cảm biến piezoelectric chuyên đo high-g shock

Bên cạnh piezoresistive accelerometer, Endevco còn có cảm biến piezoelectric chuyên dụng cho shock. Endevco 2225 là một ví dụ tiêu biểu.

Model này được thiết kế đặc biệt cho phép đo high-g shock trên kết cấu và test article. Endevco mô tả 2225 là một dòng shock accelerometer tiêu chuẩn trong ngành, với cấu trúc annular shear và khả năng hoạt động mà không cần nguồn điện bên ngoài.

Cảm biến sử dụng phần tử Piezite P-10 và đầu nối 10-32. Do tín hiệu có trở kháng cao, Endevco khuyến nghị sử dụng cáp low-noise cùng bộ signal conditioner phù hợp.

Damped và undamped khác nhau như thế nào trong đo shock

Một cảm biến undamped thường có dải tần rộng hơn. Tuy nhiên, nếu bị kích thích gần vùng cộng hưởng, tín hiệu có thể xuất hiện ringing rất mạnh. Cảm biến damped được thiết kế để kiểm soát hiện tượng này. Trong những phép thử shock năng lượng cao, damping giúp dạng tín hiệu dễ phân tích hơn và cải thiện khả năng sống sót của cảm biến.

Endevco cung cấp cả hai cấu hình. Vì vậy, khi chọn Cảm biến shock Endevco, người dùng cần xác định rõ dạng xung, mức g và vùng tần số quan tâm thay vì chỉ nhìn vào dải đo cực đại.

Tần số cộng hưởng quyết định chất lượng phép đo shock

Trong shock measurement, tần số cộng hưởng là một thông số rất quan trọng. Nếu phổ của xung shock kích thích gần tần số cộng hưởng của cảm biến, tín hiệu đầu ra có thể bị khuếch đại không mong muốn.

Đây là lý do cảm biến shock thường được thiết kế với tần số cộng hưởng rất cao. Công nghệ MEMS của Endevco hỗ trợ tạo ra các cảm biến nhỏ có resonance cao, phù hợp với phép đo xung ngắn. Tuy nhiên, resonance càng cao không có nghĩa là luôn đo tốt hơn. Thiết kế damping, mounting, filtering và DAQ đều ảnh hưởng đến kết quả cuối cùng.

Zero shift là thông số cần quan tâm khi chọn cảm biến shock

Sau một xung shock lớn, tín hiệu của một số accelerometer có thể không trở lại mức zero ban đầu. Hiện tượng này được gọi là zero shift. Với những phép đo chỉ cần peak g, zero shift có thể ít ảnh hưởng hơn. Nhưng nếu người dùng tích phân dữ liệu để tính vận tốc hoặc dịch chuyển, sai số có thể tăng nhanh.

Endevco nhấn mạnh khả năng minimal zero shift trong các cảm biến piezoresistive high-g. Đây là một yếu tố quan trọng trong các phép đo shock chuyên sâu.

Lựa chọn dải đo đúng cho Cảm biến shock Endevco

Dải đo shock nên lớn hơn peak g dự kiến, nhưng không nên dư quá nhiều. Nếu dải quá lớn, độ nhạy thường giảm và việc ghi nhận những thay đổi nhỏ trở nên khó hơn.

Ví dụ, nếu hệ thống dự kiến đạt khoảng 5.000 g, người dùng cần chọn cảm biến có dải phù hợp và có thêm biên an toàn. Nếu ứng dụng có thể vượt 50.000 g, dòng high-g chuyên dụng sẽ cần được xem xét. Endevco cung cấp nhiều cấu hình từ vài nghìn g tới mức rất cao. Một số dòng chuyên dụng có thể lên tới 200.000 g.

Cảm biến shock Endevco phù hợp cho hệ thống thu thập dữ liệu tốc độ cao

Một cảm biến tốt vẫn chưa đủ để tạo ra phép đo shock chính xác. Hệ thống DAQ phải có sampling rate đủ cao và bandwidth phù hợp. Ngoài ra, người dùng cần kiểm tra signal conditioner, cáp và filtering. Với cảm biến piezoelectric như 2225, bộ charge conditioner và cáp low-noise phù hợp rất quan trọng.

Với piezoresistive accelerometer, nguồn kích thích và bộ khuếch đại cầu đo phải tương thích. Toàn bộ measurement chain cần được thiết kế theo cùng bandwidth mục tiêu.

Cảm biến shock Endevco cho các phép thử yêu cầu độ tin cậy cao

Cảm biến shock Endevco được phát triển cho những sự kiện mà gia tốc thay đổi rất nhanh và có biên độ lớn. Danh mục của hãng bao phủ từ mechanical shock và drop test đến crash test, pyroshock và high-g weapons testing. Sự kết hợp giữa MEMS piezoresistive, piezoelectric, damping và nhiều kiểu lắp đặt giúp Endevco đáp ứng nhiều dạng phép thử khác nhau.

Với từng dự án, dải g, bandwidth và kiểu shock cần được xác định trước khi chọn model. Khi hệ thống được cấu hình đúng, Cảm biến shock Endevco có thể cung cấp dữ liệu ổn định cho nghiên cứu, kiểm tra chất lượng và đánh giá khả năng chịu va đập của thiết bị.
