Công tắc báo mức Pyropress – Giải pháp bảo vệ bồn chứa tại điểm giới hạn

Trong một hệ thống chứa nước, dầu hoặc hóa chất, việc phát hiện đúng thời điểm chất lỏng đạt mức cao hay xuống mức thấp quyết định trực tiếp đến độ an toàn của toàn bộ quy trình. Công tắc báo mức Pyropress được thiết kế để thực hiện nhiệm vụ này bằng cách chuyển đổi sự thay đổi của mực chất lỏng thành tín hiệu điện, từ đó kích hoạt cảnh báo hoặc điều khiển thiết bị liên quan.

Thiết bị đặc biệt phù hợp với những ứng dụng không cần đo liên tục theo phần trăm, nhưng yêu cầu tín hiệu đóng ngắt phải rõ ràng và đáng tin cậy tại một vị trí xác định. Khi được lắp đúng cấu hình, công tắc có thể ngăn tràn bồn, bảo vệ bơm khỏi chạy khô, kiểm soát quá trình nạp xả và duy trì lượng chất lỏng trong phạm vi cho phép.

Không chỉ phục vụ môi trường công nghiệp thông thường, Pyropress còn phát triển các phiên bản chống cháy nổ và an toàn nội tại dành cho dầu khí, hóa dầu cùng nhiều khu vực có nguy cơ phát sinh khí dễ cháy.

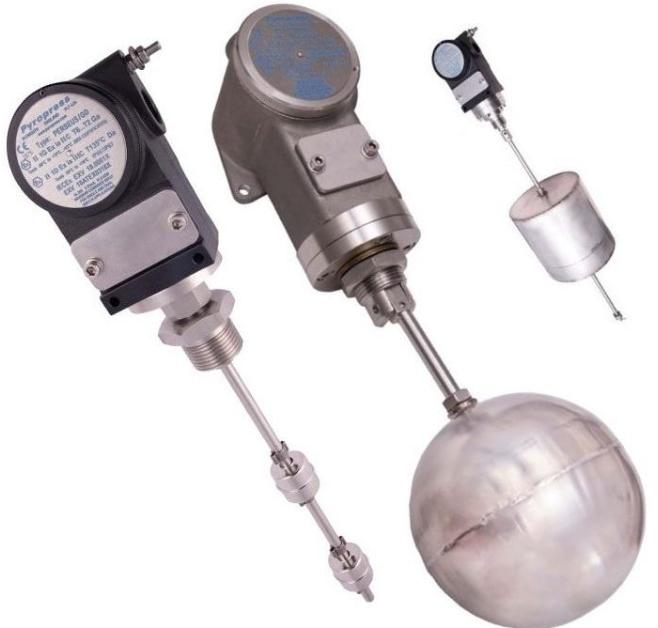

Công tắc báo mức Pyropress kiểm soát điều gì?

Công tắc báo mức Pyropress không hiển thị giá trị mức liên tục như cảm biến radar hoặc bộ truyền mức. Thiết bị tập trung vào một nhiệm vụ cụ thể hơn, đó là xác nhận chất lỏng đã chạm hoặc rời khỏi ngưỡng kiểm soát được thiết lập trước.

Khi lắp tại vị trí phía trên bồn, công tắc đảm nhận chức năng cảnh báo mức cao và gửi tín hiệu dừng bơm cấp trước khi xảy ra tràn. Nếu được bố trí gần đáy, thiết bị sẽ phát hiện mức thấp, ngắt bơm hút hoặc cảnh báo người vận hành bổ sung chất lỏng.

Trong hệ thống cần duy trì mức tự động, hai điểm đóng ngắt có thể được sử dụng để xác định giới hạn trên và dưới. Bộ điều khiển sẽ khởi động bơm khi mức giảm, sau đó dừng thiết bị khi chất lỏng đạt giới hạn yêu cầu.

Nguyên lý làm việc của công tắc báo mức Pyropress

Cơ cấu phao bên trong di chuyển theo sự thay đổi của bề mặt chất lỏng, sau đó truyền chuyển động đến bộ phận đóng ngắt điện. Khi phao đi qua vị trí tác động, microswitch hoặc tiếp điểm reed sẽ thay đổi trạng thái và gửi tín hiệu về tủ điều khiển.

Tín hiệu đầu ra có thể được kết nối với PLC, đèn cảnh báo, còi, rơ le trung gian, van điện từ hoặc mạch điều khiển bơm. Nhờ sử dụng nguyên lý cơ học, khả năng phát hiện không phụ thuộc vào màu sắc, độ trong suốt hay đặc tính phản xạ ánh sáng của môi chất.

Đối với phiên bản lắp ngang Perseus, chuyển động của phao được truyền qua cơ cấu cam để tác động lên một hoặc hai microswitch SPDT. Thiết kế này phù hợp với bồn chỉ có thể bố trí thiết bị từ thành bên hoặc cần xác định mức tại một độ cao cố định.

Giá trị thực tế của công tắc báo mức Pyropress

Ngăn chất lỏng tràn khỏi bồn chứa

Khi nguyên liệu tiếp tục được cấp vào bồn nhưng van hoặc bơm không dừng đúng thời điểm, chất lỏng có thể tràn ra khu vực sản xuất và gây tổn thất lớn. Công tắc mức cao Pyropress tạo tín hiệu dừng trước khi bồn vượt quá dung tích vận hành an toàn.

Giải pháp này đặc biệt quan trọng đối với dầu, nhiên liệu và hóa chất, bởi một sự cố tràn nhỏ cũng có thể làm gián đoạn sản xuất, tăng chi phí vệ sinh và ảnh hưởng đến an toàn lao động.

Bảo vệ bơm trước tình trạng chạy khô

Bơm hoạt động khi không còn đủ chất lỏng có thể nhanh chóng tăng nhiệt, hư phớt hoặc làm mòn các bộ phận chuyển động. Khi lắp ở ngưỡng thấp, công tắc báo mức Pyropress sẽ gửi tín hiệu ngắt bơm trước khi điều kiện chạy khô xuất hiện.

Chức năng này giúp kéo dài tuổi thọ thiết bị, hạn chế thời gian dừng máy và giảm những khoản sửa chữa không cần thiết trong hệ thống dầu bôi trơn, nước làm mát hoặc cấp hóa chất.

Đơn giản hóa mạch điều khiển

Đối với bài toán chỉ cần xác định bồn đầy hay cạn, việc sử dụng một hệ thống đo mức liên tục có thể làm tăng chi phí đầu tư và khiến quá trình cài đặt trở nên phức tạp. Công tắc Pyropress cung cấp tín hiệu đóng ngắt trực tiếp, dễ tích hợp vào hệ thống điều khiển hiện có và thuận tiện khi kiểm tra sự cố.

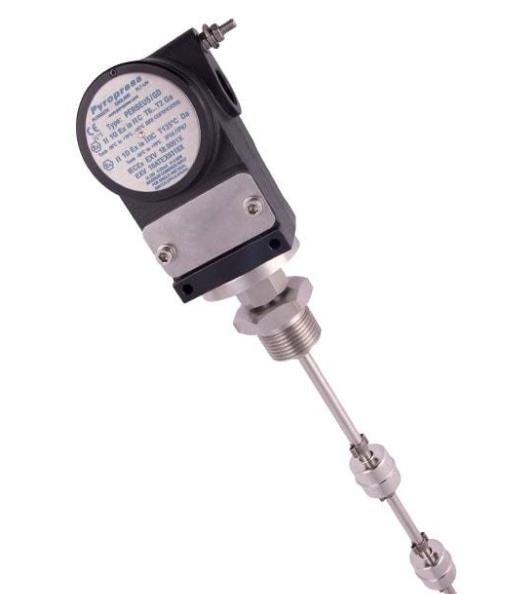

Các dòng công tắc báo mức Pyropress tiêu biểu

Pyropress cung cấp dòng Perseus với nhiều cấu hình công nghiệp, chống cháy nổ Ex d và an toàn nội tại Ex ia. Dòng Argus hướng đến thiết kế gọn, kết nối thuận tiện và đáp ứng những ứng dụng cần kiểm soát mức cao hoặc thấp.

Dòng Perseus có lựa chọn một hoặc hai microswitch SPDT hoạt động đồng thời, vỏ nhôm anod hóa màu đen đạt IP66/IP67 tùy phiên bản, đồng thời có cấu hình ATEX và IECEx dành cho khu vực nguy hiểm. Nhà sản xuất cũng công bố khả năng phù hợp SIL 2 theo IEC 61508 cho các cấu hình liên quan. Tài liệu Perseus của Pyropress

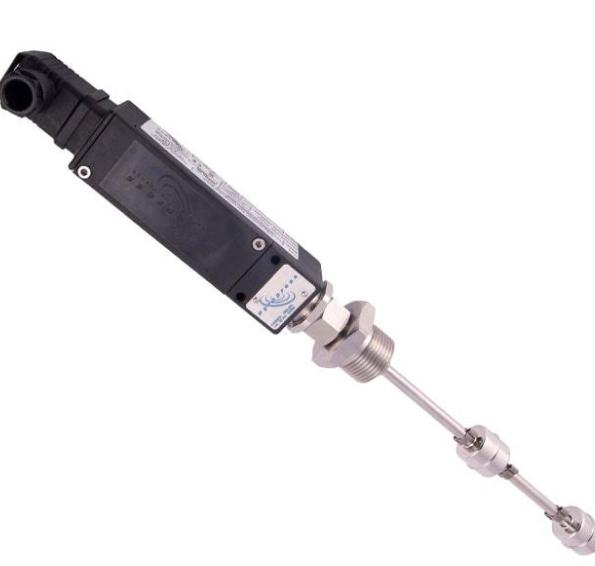

Argus LS500 sử dụng tiếp điểm reed, hỗ trợ lựa chọn phao kép, kết nối DIN 43650 hoặc M12 và có phiên bản vỏ PPS hoặc thép không gỉ. Dòng này thường được cân nhắc cho bồn nước, hệ thống thủy lực, dầu nhiên liệu và mạch nước làm mát. Tài liệu Argus của Pyropress

Công tắc mức Pyropress được sử dụng ở đâu?

Bồn dầu bôi trơn và hệ thống thủy lực

Trong cụm nguồn thủy lực, lượng dầu quá thấp có thể làm bơm hút khí, giảm áp suất và gây mài mòn nhanh. Công tắc được lắp tại giới hạn an toàn để cảnh báo trước khi hệ thống mất khả năng bôi trơn hoặc tuần hoàn dầu.

Bồn nước và hệ thống làm mát

Thiết bị có thể kiểm soát lượng nước trong bồn giải nhiệt, két nước, hệ thống radiator hoặc bể chứa công nghiệp. Tín hiệu mức giúp bơm vận hành đúng chu kỳ và hạn chế tình trạng thiếu nước làm mát.

Bồn hóa chất và nhiên liệu

Với ứng dụng chứa hóa chất hoặc nhiên liệu, việc lựa chọn vật liệu phao, thân, gioăng và kiểu bảo vệ điện phải được thực hiện cẩn thận. Phiên bản Perseus Ex d hoặc Ex ia phù hợp hơn khi thiết bị được lắp trong khu vực có yêu cầu phòng nổ.

Ngành dầu khí và hóa dầu

Công tắc báo mức Perseus có các cấu hình ATEX và IECEx, được Pyropress định hướng cho bồn chứa tại nhà máy dầu khí và hóa dầu. Kết cấu vỏ chắc chắn giúp thiết bị đáp ứng những vị trí thường xuyên tiếp xúc với độ ẩm, bụi và điều kiện làm việc khắc nghiệt.

Cách lựa chọn công tắc báo mức Pyropress phù hợp

Xác định kiểu lắp ngang hoặc lắp đứng

Lắp ngang phù hợp khi điểm kiểm soát nằm tại thành bồn và không thuận tiện tiếp cận từ phía trên. Lắp đứng thường được lựa chọn khi thiết bị có thể đưa qua nắp bồn hoặc cần bố trí phao theo phương thẳng đứng.

Kiểm tra đặc tính của chất lỏng

Người dùng cần cung cấp tên môi chất, nhiệt độ, áp suất, tỷ trọng và khả năng ăn mòn trước khi lựa chọn. Những thông tin này quyết định vật liệu phần tiếp xúc, loại phao và khả năng làm việc ổn định của cơ cấu đóng ngắt.

Lựa chọn tín hiệu điện

Tùy thiết kế tủ điều khiển, thiết bị có thể sử dụng microswitch SPDT hoặc tiếp điểm reed. Cần kiểm tra điện áp, dòng tải và phương thức đấu dây để tránh kết nối trực tiếp với tải vượt quá khả năng của tiếp điểm.

Xác định yêu cầu khu vực nguy hiểm

Đối với khu vực thông thường, phiên bản công nghiệp có thể đáp ứng tốt và tối ưu chi phí đầu tư. Nếu vị trí lắp thuộc vùng có khí hoặc hơi dễ cháy, phải lựa chọn đúng cấu hình Ex d hoặc Ex ia theo thiết kế an toàn của nhà máy.

Lưu ý khi lắp đặt và bảo trì

Vị trí lắp cần bảo đảm phao chuyển động tự do, không bị vướng thành bồn, đường ống hoặc lớp cặn lắng. Nếu mặt chất lỏng dao động mạnh, nên bố trí vùng giảm nhiễu để hạn chế tín hiệu đóng ngắt liên tục.

Phần đấu nối điện phải được thực hiện theo sơ đồ của nhà sản xuất, đồng thời bảo đảm cable gland và nắp vỏ được siết đúng yêu cầu. Với phiên bản phòng nổ, người vận hành không nên tự ý thay đổi linh kiện hoặc kết cấu bảo vệ của thiết bị.

Trong quá trình bảo trì, cần kiểm tra cặn bám trên phao, độ linh hoạt của cơ cấu và trạng thái tiếp điểm. Việc kiểm tra định kỳ giúp phát hiện sớm hiện tượng kẹt phao, dây dẫn lỏng hoặc tín hiệu chuyển mạch không ổn định.

Vì sao nên chọn công tắc báo mức Pyropress?

Điểm mạnh của công tắc báo mức Pyropress nằm ở khả năng cung cấp tín hiệu rõ ràng tại những giới hạn vận hành quan trọng, thay vì tạo ra một hệ thống đo lường phức tạp. Dải sản phẩm gồm cấu hình công nghiệp, chống cháy nổ và an toàn nội tại, giúp người dùng lựa chọn theo đúng điều kiện của từng nhà máy.

Thiết bị có thể tích hợp vào hệ thống hiện hữu để điều khiển bơm, đóng van hoặc phát cảnh báo mà không đòi hỏi thay đổi lớn trong tủ điện. Đây là lựa chọn đáng cân nhắc cho bồn nước, dầu, hóa chất, nhiên liệu và nhiều hệ thống phụ trợ công nghiệp.

Báo giá công tắc báo mức Pyropress

Để lựa chọn đúng mã, khách hàng nên cung cấp vị trí lắp, kiểu lắp ngang hoặc đứng, loại chất lỏng, nhiệt độ, áp suất, kiểu tiếp điểm và yêu cầu phòng nổ. Hoàng Thiên Phát hỗ trợ kiểm tra cấu hình, đối chiếu tài liệu kỹ thuật và tư vấn sản phẩm phù hợp với điều kiện vận hành thực tế.
