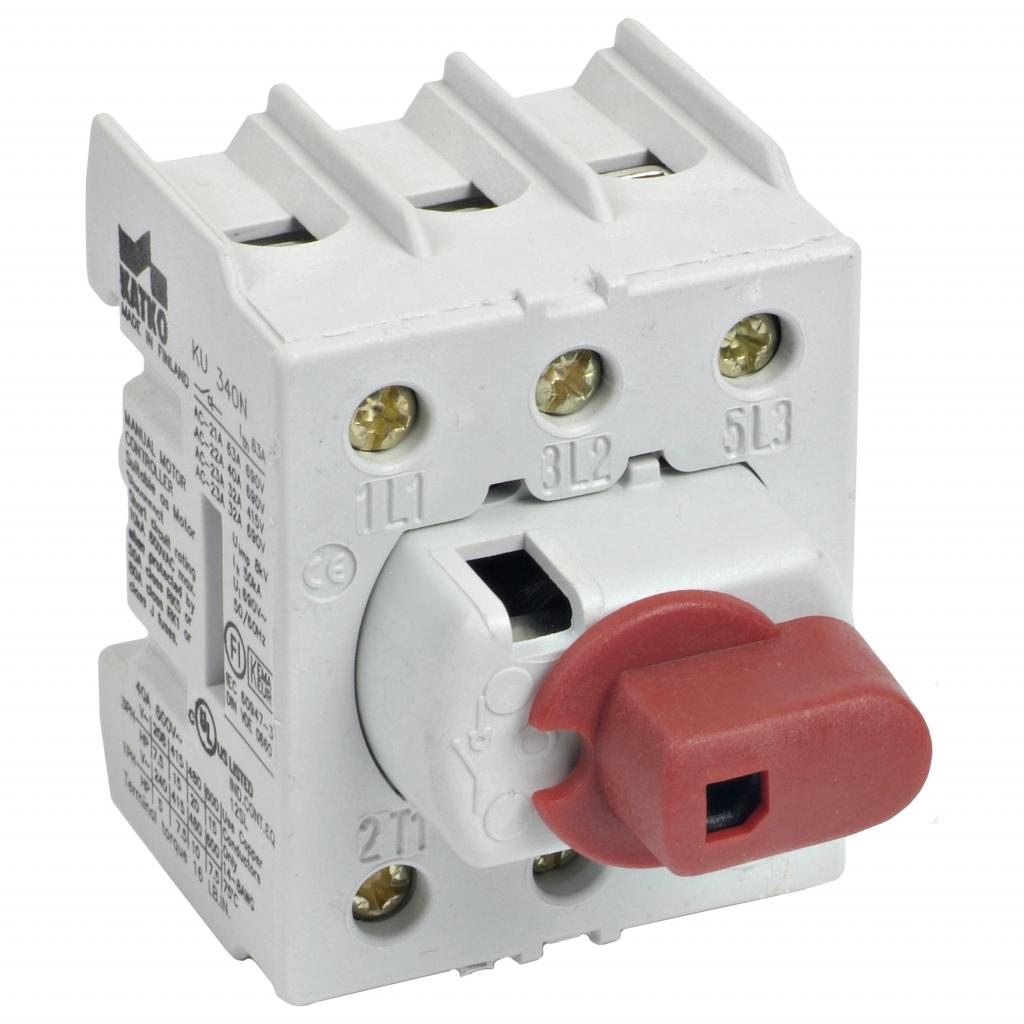

Công Tắc Cách Ly KATKO KU 340N – Thiết Bị Ngắt Tải 40A Cho Tủ Điện

Trong thiết kế tủ điện công nghiệp, việc lựa chọn công tắc cách ly không chỉ dựa vào dòng điện định mức mà còn phụ thuộc vào đặc tính tải, số cực và phương án vận hành. Một công tắc có kích thước nhỏ nhưng không đáp ứng đúng cấp sử dụng có thể ảnh hưởng đến độ tin cậy của hệ thống đóng cắt.

Công tắc cách ly KATKO KU 340N thuộc dòng LoadSafe của KATKO Phần Lan, được phát triển cho những ứng dụng cần đóng cắt và cách ly nguồn điện bằng cơ cấu cơ khí. Thiết bị có cấu hình 3 cực, dòng điện làm việc 40A theo AC-22A tại 415V và thiết kế phù hợp để lắp đặt trong tủ điện công nghiệp.

Một vị trí đóng cắt phù hợp có thể giúp hệ thống vận hành thuận tiện hơn

Trong tủ điện cấp nguồn cho nhiều cụm thiết bị, việc bố trí công tắc cách ly tại từng nhánh giúp nhân viên kỹ thuật kiểm soát phạm vi ngắt điện. Khi cần bảo trì một bộ phận, hệ thống có thể được thiết kế để cô lập nhánh liên quan thay vì ngắt toàn bộ nguồn cấp.

KATKO KU 340N có thể được sử dụng ở những vị trí này khi các thông số điện đáp ứng yêu cầu thực tế. Cơ cấu tay xoay tạo thao tác đóng cắt trực quan, đồng thời cho phép đưa tay điều khiển ra cửa tủ thông qua phụ kiện phù hợp.

Thiết bị không có chức năng tự động phát hiện quá tải hoặc ngắn mạch. Vì vậy, trong sơ đồ điện, KATKO KU 340N cần được phối hợp với các thiết bị bảo vệ riêng.

KATKO KU 340N không phải công tắc 40A cho mọi loại tải

Điểm cần chú ý nhất khi lựa chọn model KU 340N là sự khác biệt giữa các cấp sử dụng theo IEC 60947-3. Ở điện áp 400/415V, thiết bị có định mức 40A theo AC-22A, trong khi định mức AC-23A là 32A. Hai giá trị này phản ánh những điều kiện đóng cắt tải khác nhau.

AC-22A áp dụng cho tải hỗn hợp điện trở và cảm kháng, còn AC-23A liên quan đến tải động cơ hoặc tải có tính cảm kháng cao theo điều kiện thử nghiệm của tiêu chuẩn. Do đó, kỹ sư không nên chỉ nhìn vào ký hiệu 40A để lựa chọn thiết bị cho động cơ. Cần đối chiếu loại tải và các thông số vận hành với catalog của KATKO.

Hồ sơ nhận diện công tắc KATKO KU 340N

Các giá trị trên áp dụng cho model KU 340N, không mặc định áp dụng cho toàn bộ series KATKO KU.

Vì sao KATKO KU 340N phù hợp với các tủ điện cần tiết kiệm không gian?

Ở những tủ điện đã được lắp đặt hoàn chỉnh, việc bổ sung hoặc thay đổi công tắc thường gặp hạn chế về diện tích và khoảng cách giữa các thiết bị. Thân KATKO KU 340N có chiều rộng tham chiếu khoảng 50 mm. Thiết kế này giúp bố trí thiết bị trong nhiều cấu hình tủ điện có không gian hạn chế, đồng thời tạo điều kiện sử dụng phụ kiện điều khiển từ bên ngoài.

Khi thiết kế lắp đặt, cần tính cả khoảng trống đấu dây, bán kính uốn cáp, khoảng cách an toàn và vị trí tay xoay. Kích thước thân nhỏ không đồng nghĩa thiết bị có thể lắp vào mọi tủ điện mà không cần kiểm tra cơ khí.

Đường đi của nguồn điện qua công tắc KATKO KU 340N

Trong sơ đồ cấp nguồn 3 pha, công tắc KU 340N được bố trí trên đường cấp điện đến tải. Ba cực đóng cắt cho phép điều khiển đồng thời ba dây pha thông qua một cơ cấu vận hành chung.

Khi công tắc được chuyển sang ON, các tiếp điểm chính đóng lại, hình thành đường dẫn điện đến tải. Ở trạng thái OFF, các tiếp điểm mở để cách ly mạch điện phía sau công tắc khỏi nguồn cấp đi qua thiết bị. Đối với hệ thống có nhiều nguồn điện hoặc có khả năng cấp điện ngược, cần xem xét toàn bộ sơ đồ trước khi bảo trì. Việc chuyển công tắc về OFF không đảm bảo mọi điểm trong hệ thống đều đã hết điện.

Khi lựa chọn KATKO KU 340N, cần chú ý những gì trên bản vẽ điện?

Trên bản vẽ tủ điện, công tắc cách ly thường được thể hiện bằng ký hiệu thiết bị đóng cắt với các đầu cực tương ứng. Bộ phận thiết kế phải xác định vị trí công tắc trong hệ thống và yêu cầu đóng cắt của nhánh nguồn.

Với KATKO KU 340N, cần đặc biệt lưu ý đến dòng điện định mức, khả năng đóng cắt tải và số cực. Nếu hệ thống cần cách ly cả dây trung tính theo thiết kế, phải lựa chọn cấu hình phù hợp thay vì mặc định sử dụng công tắc 3 cực.

Ngoài ra, cần kiểm tra vị trí tay điều khiển. Một số tủ sử dụng tay xoay trực tiếp, trong khi các hệ thống khác yêu cầu tay xoay bên ngoài cửa tủ kết hợp với trục truyền động. Những chi tiết này ảnh hưởng trực tiếp đến việc lựa chọn phụ kiện, thi công lắp đặt và khả năng vận hành sau khi hoàn thiện tủ điện.

KATKO KU 340N và các lựa chọn cùng dòng LoadSafe

Khi cần công tắc cách ly có dòng điện hoặc số cực khác, người thiết kế có thể tham khảo thêm các model thuộc dòng KATKO KU-N.

Việc lựa chọn model thay thế phải dựa trên dòng điện theo cấp sử dụng, sơ đồ đấu nối và không gian lắp đặt. Không nên chỉ thay thế bằng một công tắc có dòng điện lớn hơn mà bỏ qua khả năng tương thích cơ khí.

KATKO KU 340N trong công tác cải tạo tủ điện công nghiệp

Đối với các hệ thống điện đã sử dụng nhiều năm, việc cải tạo tủ điện có thể bao gồm thay mới công tắc cách ly, thay đổi vị trí điều khiển hoặc nâng cấp các nhánh cấp nguồn.

KATKO KU 340N có thể được xem xét trong những trường hợp cần thiết bị ngắt tải 3 cực, kích thước gọn và khả năng sử dụng tay điều khiển dạng xoay. Tuy nhiên, kỹ thuật viên phải kiểm tra thông số thiết bị hiện tại trước khi quyết định thay thế.

Nếu hệ thống cũ sử dụng công tắc khác hãng, cần so sánh kích thước, sơ đồ đầu cực, dòng điện định mức và vị trí lắp đặt. Việc chọn đúng thiết bị ngay từ khâu thiết kế giúp giảm nhu cầu thay đổi kết cấu tủ điện trong quá trình thi công.

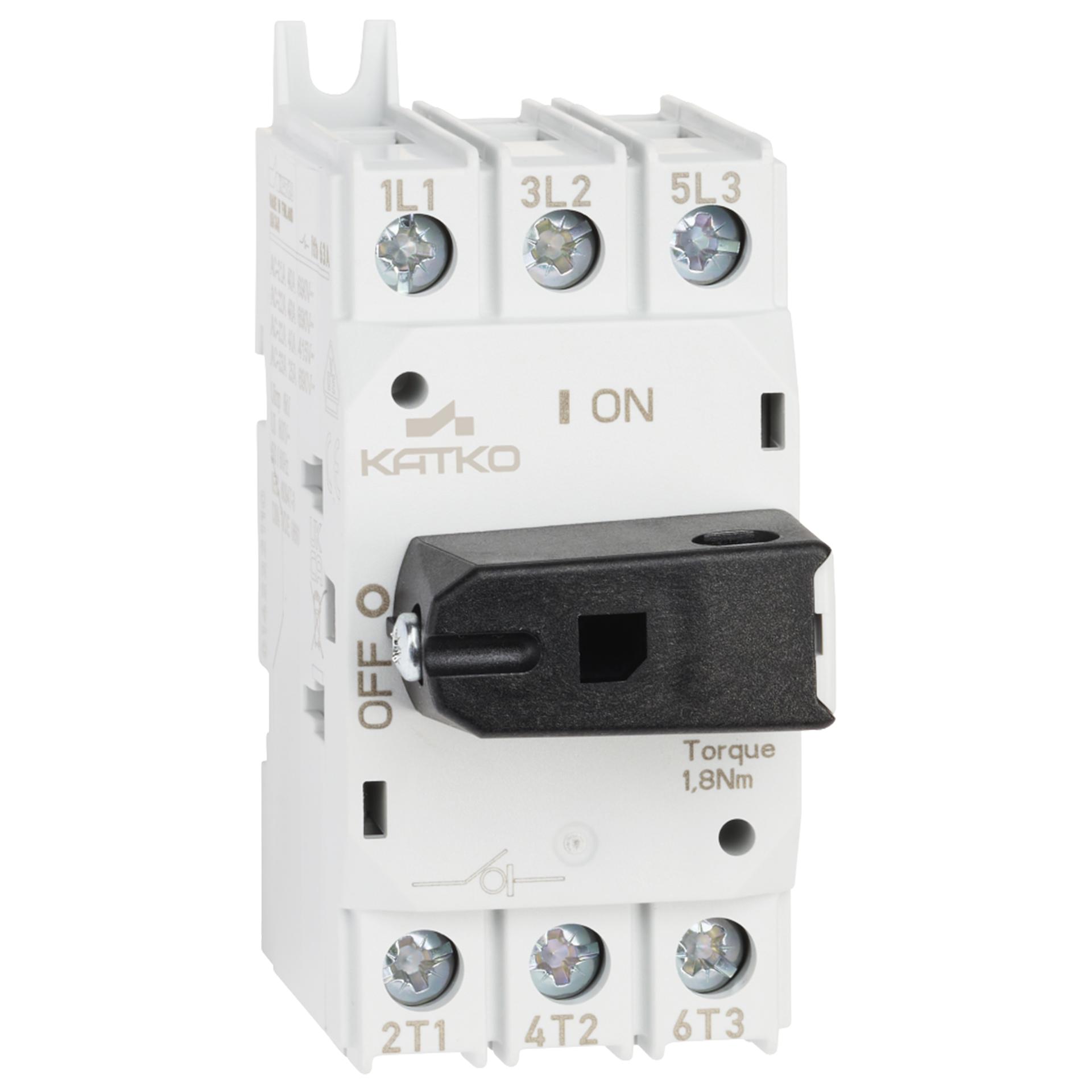

KATKO KU 340N – Thiết bị đóng cắt cần lựa chọn đúng cấp tải

Công tắc cách ly KATKO KU 340N đáp ứng nhu cầu đóng cắt và cách ly nguồn điện trong hệ thống điện công nghiệp với cấu hình 3 cực và thiết kế cơ khí gọn.

Đặc điểm cần quan tâm nhất của model này là định mức 40A theo AC-22A và 32A theo AC-23A tại 415V. Việc lựa chọn đúng cấp sử dụng, bố trí công tắc hợp lý và phối hợp với thiết bị bảo vệ sẽ giúp hệ thống điện đáp ứng yêu cầu vận hành và bảo trì.
