Mô tả

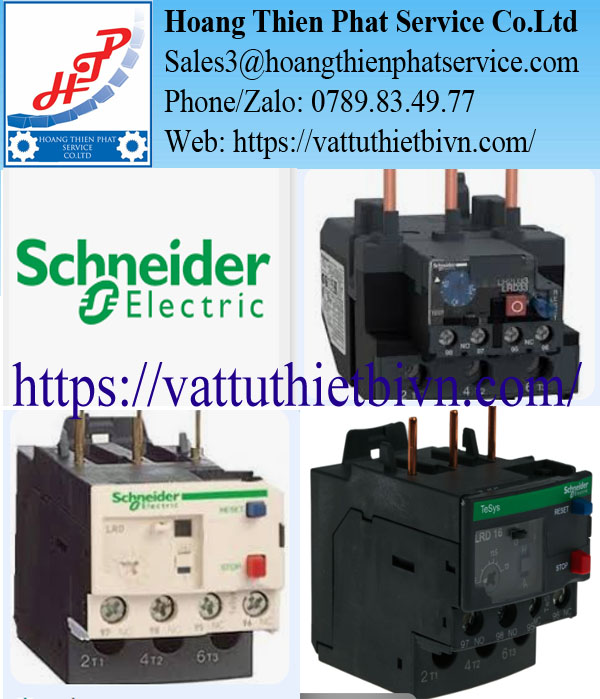

Relay nhiệt Schneider
Relay nhiệt Schneider là gì?
Relay nhiệt Schneider (Thermal Overload Relay) là thiết bị bảo vệ động cơ khỏi các sự cố quá tải – kẹt tải – quá dòng kéo dài, giúp hệ thống điện vận hành an toàn và ổn định. Đây là dòng sản phẩm thuộc bộ điều khiển động cơ Schneider TeSys nổi tiếng với độ bền cao và độ tin cậy vượt trội.
Relay nhiệt Schneider thường được lắp kết hợp với contactor LC1D để tạo thành bộ khởi động từ hoàn chỉnh.
Ưu điểm nổi bật của Relay nhiệt Schneider
Bảo vệ động cơ cực chính xác nhờ cơ cấu lưỡng kim chất lượng cao
Tương thích hoàn hảo với contactor Schneider LC1D
Dải chỉnh dòng rộng, dễ cài đặt
Có chức năng reset tự động hoặc bằng tay
Hỗ trợ NO/NC cho báo lỗi & liên động
Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
Kích thước nhỏ gọn, dễ lắp đặt vào tủ điện
Cấu tạo Relay nhiệt Schneider
Relay nhiệt Schneider gồm các bộ phận chính:
Thanh lưỡng kim (bi-metal)
Bộ phận chỉnh dòng
Công tắc NO/NC (auxiliary contacts)
Cơ cấu reset
Cảm biến nhiệt độ
Cơ chế hoạt động dựa trên độ giãn nở nhiệt của lưỡng kim khi dòng điện tăng cao, từ đó ngắt mạch để bảo vệ động cơ.
Các dòng Relay nhiệt Schneider phổ biến
Phù hợp lắp với dòng contactor Schneider LC1D09 – LC1D38
| Model | Dải chỉnh dòng |
|---|---|
| LRD01 | 0.1 – 0.16 A |
| LRD04 | 0.16 – 0.25 A |
| LRD06 | 0.25 – 0.40 A |
| LRD08 | 0.4 – 0.63 A |
| LRD10 | 0.63 – 1 A |
| LRD12 | 0.75 – 1.2 A |
| LRD14 | 1 – 1.6 A |
| LRD16 | 1.6 – 2.5 A |
| LRD22 | 2.5 – 4 A |
| LRD32 | 4 – 6 A |
| LRD35 | 5.5 – 8 A |
| LRD36 | 7 – 10 A |
| LRD48 | 9 – 13 A |
| LRD49 | 12 – 18 A |
| LRD65 | 17 – 25 A |
| LRD68 | 23 – 32 A |
Relay nhiệt LR9 Series (Dòng công suất lớn)
Dùng cho động cơ công suất lớn, môi trường nặng.
Ứng dụng Relay nhiệt Schneider
Relay nhiệt Schneider được sử dụng rộng rãi trong:
Hệ thống bơm – quạt – máy nén
Dây chuyền sản xuất công nghiệp
Máy cưa, máy ép, máy trộn
Băng tải, máy đóng gói
Tủ điện công nghiệp, nhà máy nước, HVAC
Thông số kỹ thuật chung của Relay nhiệt Schneider
| Thông số | Giá trị / Mô tả |
|---|---|
| Hãng sản xuất | Schneider Electric – Pháp |
| Dòng sản phẩm | TeSys LRD / LR9 Series |
| Chức năng | Bảo vệ quá tải, kẹt tải, quá dòng kéo dài cho động cơ |
| Loại bảo vệ | Class 10A |
| Điện áp cách điện định mức (Ui) | 690V AC |
| Điện áp chịu xung định mức (Uimp) | 6 kV |
| Dòng chịu ngắn hạn (Ith) | 10 A (LRD nhỏ) – 125 A (LR9 lớn) tùy model |
| Tiếp điểm phụ | 1 NO + 1 NC |
| Chế độ Reset | Bằng tay / Tự động (Manual / Auto) |
| Nhiệt độ hoạt động | –20°C đến +60°C |
| Kiểu lắp đặt | Gắn trực tiếp vào contactor LC1D hoặc gắn độc lập qua adapter |
| Tiêu chuẩn | IEC 60947-4-1, UL, CSA |
| Ứng dụng | Bơm – quạt – máy nén – băng tải – tủ điện công nghiệp |
