Van điều khiển lưu lượng FCV – Kiểm soát dòng chảy chính xác trong hệ thống

Trong một hệ thống công nghiệp, lưu lượng thay đổi có thể làm nhiệt độ mất ổn định, xi lanh chuyển động sai tốc độ hoặc lượng hóa chất cấp vào không chính xác. Van điều khiển lưu lượng FCV được sử dụng để kiểm soát dòng môi chất, giúp dây chuyền duy trì trạng thái vận hành theo yêu cầu.

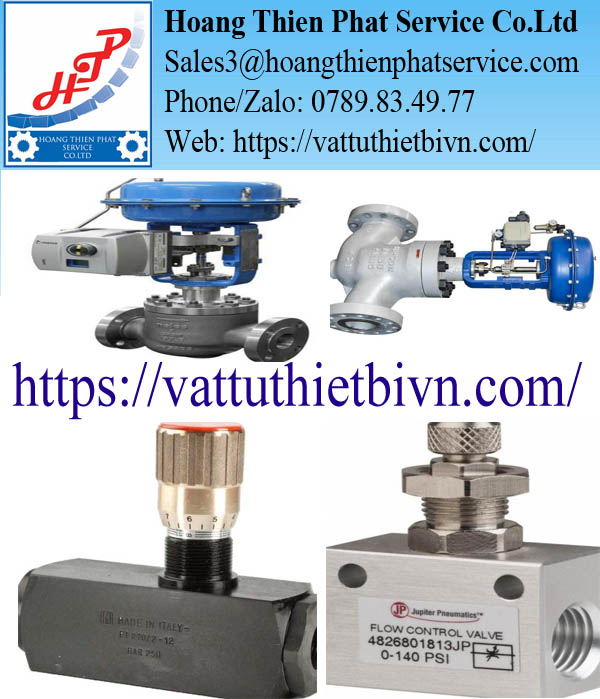

FCV là viết tắt của Flow Control Valve. Đây không phải tên của một cấu tạo van duy nhất. Trên bản vẽ P&ID, ký hiệu FCV thể hiện chức năng kiểm soát lưu lượng. Thiết bị thực tế có thể là van cầu, van bi chữ V, van kim hoặc van tỷ lệ, tùy theo môi chất và độ chính xác cần thiết.

Vì sao van mở lớn nhưng lưu lượng vẫn không đủ?

Độ mở của van không quyết định hoàn toàn lượng môi chất đi qua. Lưu lượng còn phụ thuộc vào chênh áp, công suất bơm, trở lực đường ống và hệ số Cv của van.

Khi FCV đã mở gần hết nhưng lưu lượng vẫn thấp, nguyên nhân có thể đến từ bộ lọc bị bẩn, đường ống đóng cặn hoặc bơm không tạo đủ áp. Van cũng có thể được chọn với hệ số Cv quá nhỏ so với yêu cầu thực tế.

Ngược lại, nếu van chỉ mở một khoảng nhỏ nhưng lưu lượng đã vượt điểm cài đặt, FCV có thể đang bị chọn quá lớn. Khi đó, một thay đổi nhỏ về hành trình cũng làm dòng chảy biến động mạnh. Hệ thống dễ dao động và khó duy trì lưu lượng ổn định.

Vì vậy, không nên chọn van điều khiển lưu lượng chỉ dựa vào kích thước đường ống.

FCV không làm việc một mình trong đường ống

Trong bản vẽ P&ID, ký hiệu FCV thường xuất hiện cùng FT và FIC. FT là thiết bị đo lưu lượng. FIC tiếp nhận giá trị đo, so sánh với điểm cài đặt rồi phát tín hiệu điều khiển. FCV là phần tử cuối cùng trực tiếp thay đổi dòng chảy.

Có thể hình dung toàn bộ quá trình như sau:

FT đo lưu lượng → FIC xử lý sai lệch → FCV thay đổi độ mở → lưu lượng được điều chỉnh.

Nếu đồng hồ đo sai, bộ điều khiển sẽ gửi một mệnh lệnh không chính xác. Nếu thông số PID chưa phù hợp, van có thể chuyển động liên tục. Nếu FCV được chọn quá lớn, một thay đổi nhỏ về hành trình sẽ tạo ra biến động lưu lượng rất mạnh.

Do đó, van điều khiển lưu lượng FCV không thể được đánh giá tách rời khỏi vòng điều khiển. Thay van mới nhưng không kiểm tra thiết bị đo và tín hiệu điều khiển đôi khi không giải quyết được lỗi đang tồn tại.

Khi van mở hết nhưng hệ thống vẫn “thiếu dòng”

Không phải FCV nào cũng điều tiết giống nhau

Van cầu điều khiển phù hợp với hơi, nước nóng và các quá trình cần điều chỉnh liên tục. Cấu tạo chuyển động tuyến tính giúp van kiểm soát lưu lượng tương đối ổn định.

Van bi chữ V có rãnh điều tiết đặc biệt trên bi van. Thiết kế này đáp ứng nhanh, khả năng lưu thông tốt và phù hợp với nước, khí hoặc một số loại hóa chất.

Van kim thường được dùng cho lưu lượng nhỏ. Đầu kim dạng côn cho phép tinh chỉnh dòng chảy, nhưng khe điều tiết nhỏ có thể bị tắc nếu môi chất chứa nhiều cặn.

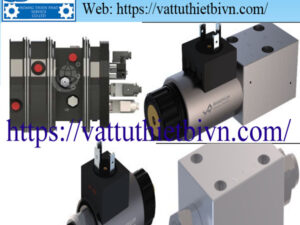

Trong hệ thống thủy lực, van tỷ lệ kiểm soát lưu lượng theo tín hiệu điện. Lưu lượng dầu quyết định trực tiếp tốc độ chuyển động của xi lanh hoặc mô-tơ thủy lực.

Như vậy, cùng mang ký hiệu FCV nhưng mỗi dòng van lại phù hợp với một điều kiện vận hành riêng.

Vì sao FCV liên tục đóng mở quanh một điểm?

Hiện tượng van di chuyển qua lại quanh cùng một vị trí thường được gọi là hunting. Người vận hành dễ cho rằng positioner bị lỗi, nhưng nguyên nhân có thể đến từ nhiều bộ phận trong vòng điều khiển.

Van quá lớn khiến lưu lượng phản ứng mạnh với một thay đổi nhỏ về hành trình. Ma sát tại ty van có thể làm cơ cấu đứng yên rồi đột ngột trượt đi. Hiện tượng này tạo ra chuyển động giật cục và khiến bộ điều khiển liên tục hiệu chỉnh.

Tín hiệu đo lưu lượng không ổn định cũng làm FCV chuyển động không cần thiết. Nếu dòng chảy bị rối ngay tại vị trí lắp lưu lượng kế, giá trị đo có thể dao động dù lưu lượng trung bình không thay đổi nhiều.

Thông số PID quá nhạy là một nguyên nhân khác. Bộ điều khiển phản ứng nhanh hơn khả năng đáp ứng tự nhiên của hệ thống. Kết quả là van liên tục vượt qua điểm cần đạt rồi phải điều chỉnh ngược lại.

Trước khi thay FCV, cần quan sát đồng thời lưu lượng đo, tín hiệu đầu ra của bộ điều khiển và phản hồi hành trình van. Ba dữ liệu này giúp xác định lỗi nằm ở thiết bị đo, thuật toán điều khiển hay cơ cấu chấp hành.

Những thông số cần có khi chọn van FCV

Muốn lựa chọn chính xác, trước tiên cần xác định môi chất là nước, khí, hơi, dầu hay hóa chất. Thông tin này quyết định vật liệu thân van, seat và gioăng làm kín.

Tiếp theo là lưu lượng nhỏ nhất, lưu lượng thông thường và lưu lượng lớn nhất. Ba giá trị này giúp kiểm tra khả năng điều tiết của van trong toàn bộ dải vận hành.

Áp suất trước van và sau van cũng rất quan trọng. Chênh áp quá thấp khiến lưu lượng không đạt yêu cầu. Chênh áp quá cao có thể gây tiếng ồn, rung hoặc xâm thực.

Đối với FCV tự động, cần cung cấp thêm nguồn điện, nguồn khí nén, tín hiệu điều khiển và trạng thái an toàn. Tùy từng vị trí, van có thể được yêu cầu tự đóng hoặc tự mở khi mất điện, mất khí.

Khi nào cần kiểm tra hoặc thay van?

Nếu lưu lượng liên tục dao động, chưa nên kết luận ngay rằng FCV đã hỏng. Nguyên nhân có thể nằm ở cảm biến lưu lượng, tín hiệu PLC, thông số PID hoặc áp suất khí cấp cho actuator.

Van cần được kiểm tra khi xuất hiện rò rỉ, hành trình bị giật, phản hồi vị trí sai hoặc không thể đạt lưu lượng thiết kế. Nếu trim bị xói mòn, Cv không còn phù hợp hoặc vật liệu không tương thích với môi chất, phương án thay van mới nên được xem xét.

Chẩn đoán đúng giúp doanh nghiệp tránh thay thiết bị không cần thiết và giảm thời gian dừng dây chuyền.

Tư vấn van điều khiển lưu lượng FCV tại Hoàng Thiên Phát

Hoàng Thiên Phát hỗ trợ lựa chọn van điều khiển lưu lượng FCV cho hệ thống nước, hơi, khí nén, dầu thủy lực và hóa chất. Việc lựa chọn được thực hiện theo lưu lượng, chênh áp, nhiệt độ, vật liệu và tín hiệu điều khiển thực tế.

Khách hàng có thể gửi model cũ, hình ảnh nameplate hoặc thông số vận hành để được kiểm tra khả năng thay thế.
