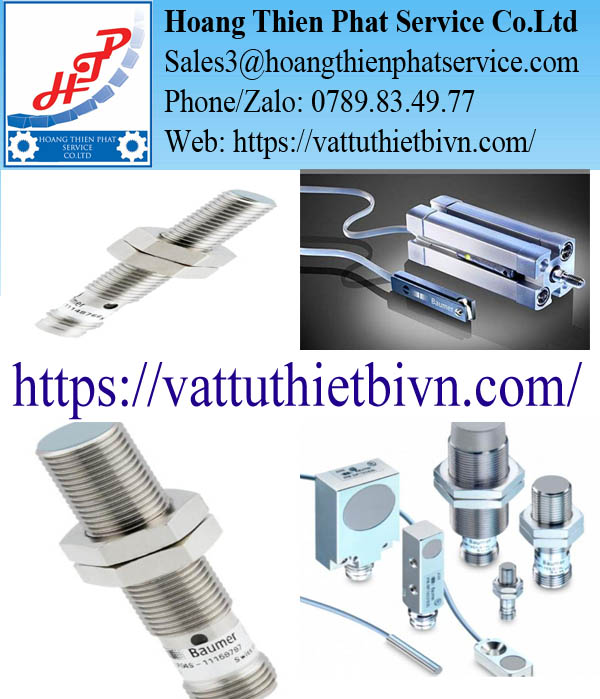

Cảm biến từ Baumer Việt Nam – Phát hiện chính xác những vị trí không thể nhìn thấy

Một xi lanh vừa hoàn thành hành trình nhưng PLC không nhận được tín hiệu. Dây chuyền dừng lại dù không có chi tiết nào bị hỏng. Nhân viên bảo trì kiểm tra van, áp suất và nguồn cấp nhưng chưa tìm thấy nguyên nhân. Sau cùng, vấn đề nằm ở cảm biến xác nhận vị trí piston.

Tình huống này xuất hiện khá thường xuyên tại các nhà máy tự động hóa. Máy móc không thể tự nhìn thấy piston đang ở đâu. Hệ thống cũng không biết cửa máy đã đóng hay phao đã đạt mức yêu cầu. Mọi quyết định điều khiển đều phụ thuộc vào tín hiệu cảm biến.

Cảm biến từ Baumer Việt Nam được sử dụng để xác nhận những vị trí khó quan sát như vậy. Thiết bị không cần chạm vào bộ phận chuyển động. Nó chỉ cần nhận biết từ trường của nam châm. Một tín hiệu nhỏ nhưng có thể quyết định toàn bộ dây chuyền có tiếp tục vận hành hay không.

Một cảm biến nhỏ đang giữ nhịp cho cả dây chuyền

Ở mỗi chu kỳ, PLC liên tục chờ các tín hiệu xác nhận. Piston phải đi hết hành trình trước khi cơ cấu kẹp đóng lại. Cửa máy phải đóng trước khi động cơ được phép khởi động. Phao từ phải đạt mức cài đặt trước khi bơm dừng.

Nếu tín hiệu xuất hiện quá sớm, máy có thể thực hiện sai trình tự. Nếu tín hiệu đến quá muộn, thời gian một chu kỳ sẽ kéo dài. Nếu cảm biến báo chập chờn, hệ thống có thể dừng bất ngờ. Vì vậy, cảm biến vị trí không đơn thuần là một công tắc đóng ngắt.

Một cảm biến phù hợp giúp PLC hiểu đúng trạng thái của máy. Nó tạo nên ranh giới rõ ràng giữa hai bước điều khiển. Khi tín hiệu ổn định, các cơ cấu phối hợp nhịp nhàng hơn. Sản lượng tăng mà không cần nâng tốc độ động cơ.

Baumer phát triển cảm biến từ cho những vị trí cần độ ổn định cao. Sản phẩm hướng đến khả năng phát hiện không tiếp xúc và vận hành lâu dài. Danh mục có nhiều lựa chọn về hình dáng, ngõ ra và kiểu kết nối.

Cảm biến từ Baumer nhìn thấy piston bằng cách nào?

Thực tế, cảm biến không nhìn thấy piston. Nó phát hiện từ trường do nam châm tạo ra. Nam châm thường được gắn trên piston, phao hoặc chi tiết chuyển động.

Khi nam châm tiến gần, từ trường tác động lên phần tử từ trở bên trong. Mạch điện tử nhận biết sự thay đổi và chuyển trạng thái đầu ra. PLC tiếp nhận tín hiệu này như một điều kiện điều khiển. Toàn bộ quá trình diễn ra mà không có tiếp xúc cơ học.

Phần tử từ trở có độ nhạy cao với từ trường yếu. Theo tài liệu nguyên lý của Baumer, công nghệ này nhạy hơn phần tử Hall thông thường. Cảm biến cũng có thể nhận biết cả hai cực của nam châm. Việc lắp đặt vì vậy linh hoạt hơn.

Từ trường có thể xuyên qua nhựa, nhôm và nhiều vật liệu không nhiễm từ. Đây là lý do cảm biến phát hiện được piston bên trong xi lanh. Nó cũng có thể nhận biết phao từ qua thành bồn. Thiết bị không cần tiếp xúc với khí nén hoặc chất lỏng bên trong.

Khả năng phát hiện xuyên qua vật liệu tạo nên khác biệt lớn. Cảm biến có thể được đặt tại vị trí kín và an toàn hơn. Bề mặt hoạt động ít chịu va đập trực tiếp. Tuổi thọ của hệ thống nhờ đó được cải thiện.

Vì sao cảm biến từ Baumer ít bị mài mòn?

Công tắc hành trình cơ khí cần một chi tiết tác động trực tiếp. Mỗi chu kỳ đều tạo ra lực va chạm lên cần gạt. Sau hàng triệu lần hoạt động, cơ cấu có thể bị rơ hoặc lệch. Điểm chuyển mạch khi đó không còn chính xác.

Cảm biến từ trường Baumer loại bỏ phần tiếp xúc cơ khí này. Nam châm chỉ cần di chuyển qua vùng phát hiện. Cảm biến không phải chịu lực tác động từ đối tượng. Không có cần gạt hoặc lò xo cần thay thế định kỳ.

Thiết kế không tiếp xúc đặc biệt hữu ích trên máy có chu kỳ cao. Cảm biến không bị giảm tuổi thọ theo số lần đóng mở cơ khí. Công tác bảo dưỡng chủ yếu tập trung vào vị trí lắp và dây kết nối.

Một số dòng Baumer có khoảng cách danh định đến 60 mm. Khoảng cách lớn giúp cảm biến được đặt sâu trong khung bảo vệ. Người vận hành ít vô tình va chạm vào thiết bị. Dầu, bụi và vật liệu cũng khó tiếp cận bề mặt cảm biến hơn.

Baumer công bố tần số chuyển mạch đến 5 kHz trên một số phiên bản. Khả năng phản hồi nhanh phù hợp với máy đóng gói và lắp ráp. Thông tin này được giới thiệu tại danh mục cảm biến từ Baumer.

Không phải cảm biến từ Baumer nào cũng dùng giống nhau

Nhìn bên ngoài, các model Baumer có thể khá giống nhau. Tuy nhiên, mỗi ký tự trong mã sản phẩm đều mang ý nghĩa riêng. Một model PNP không thể tùy tiện thay bằng phiên bản NPN. Model thường mở cũng không nên thay trực tiếp bằng loại thường đóng.

Sự khác biệt còn nằm ở hình dáng thân cảm biến. Dòng thân chữ nhật phù hợp bề mặt phẳng và không gian hẹp. Dòng thân trụ ren thuận tiện khi cần điều chỉnh chiều sâu. Cảm biến xi lanh lại được thiết kế cho rãnh lắp chuyên dụng.

Vì vậy, chọn cảm biến không nên bắt đầu từ câu hỏi “model nào rẻ nhất”. Câu hỏi đúng phải là “vị trí này cần phát hiện điều gì”. Sau đó mới xét đến khoảng cách, tín hiệu và kiểu lắp.

Baumer MFFM – Khi không gian lắp đặt quá hẹp

MFFM là dòng cảm biến từ có thân chữ nhật nhỏ gọn. Thiết kế mỏng giúp cảm biến nằm sát bề mặt khung máy. Dòng này phù hợp khi không thể khoan lỗ cho cảm biến trụ ren.

Một ứng dụng điển hình là giám sát chi tiết chuyển động sau tấm bảo vệ. Nam châm được gắn trên bộ phận cần kiểm tra. Cảm biến được cố định phía ngoài hoặc bên dưới bề mặt. Tín hiệu vẫn được phát hiện nếu vật liệu trung gian không nhiễm từ.

Các model MFFM có khoảng cách danh định đến 60 mm. Điện áp cấp thông dụng là 10–30 VDC. Tần số chuyển mạch có thể đạt 5 kHz. Cáp PUR dài 2 mét thuận tiện cho đấu nối trực tiếp.

MFFM 08P1424/PL sử dụng ngõ ra PNP thường mở. Model MFFM 08P3424/PL sử dụng ngõ ra PNP thường đóng. Phiên bản NPN được lựa chọn cho những hệ thống PLC tương ứng.

MFFM phù hợp với máy đóng gói, máy lắp ráp và cơ cấu trượt. Thân chữ nhật cũng dễ bố trí trên cửa máy hoặc bàn xoay. Tuy nhiên, bề mặt gá phải bảo đảm cảm biến không bị dịch chuyển.

Baumer MFRM – Khi vị trí cần điều chỉnh thật chính xác

MFRM sử dụng thân trụ ren đường kính 8 mm. Hai đai ốc giúp giữ cảm biến trên khung máy. Kỹ thuật viên có thể thay đổi chiều sâu bằng cách xoay thân ren.

Khả năng điều chỉnh này rất hữu ích khi khoảng cách lắp chưa cố định. Người dùng có thể tiến cảm biến gần hơn để tăng độ ổn định. Cảm biến cũng có thể lùi lại để tránh va chạm với cơ cấu.

Thân thép không gỉ mang lại độ chắc chắn cho vị trí lắp. Bề mặt cảm biến sử dụng vật liệu PBT. Sản phẩm đạt cấp bảo vệ IP67 trên nhiều phiên bản.

Các model thường gặp gồm:

Model MFRM 08P1524/PL hoạt động với nguồn 10–30 VDC. Ngõ ra chịu dòng tải tối đa 150 mA. Nhiệt độ làm việc nằm trong khoảng -25°C đến 75°C. Chi tiết có tại trang sản phẩm MFRM 08P1524/PL.

Baumer MZTK – Câu trả lời cho vị trí piston

Piston nằm kín bên trong xi lanh nên không thể quan sát trực tiếp. Việc gắn công tắc hành trình bên ngoài cũng làm kết cấu phức tạp. Dòng cảm biến xi lanh Baumer MZTK giải quyết vấn đề bằng từ trường.

Nam châm được tích hợp trên piston của xi lanh. Khi piston di chuyển, từ trường đi xuyên qua thân xi lanh. Cảm biến MZTK đặt trong rãnh sẽ nhận biết vị trí này. PLC nhờ đó biết piston đã tiến hoặc lùi hoàn toàn.

MZTK có thiết kế rất mỏng để nằm gọn trong rãnh chữ T. Vít cố định giữ cảm biến tại điểm chuyển mạch đã chọn. Đèn LED giúp kỹ thuật viên tìm đúng vị trí khi căn chỉnh.

MZTK 06P1013/KS35D là một model đáng chú ý. Sản phẩm sử dụng ngõ ra PNP thường mở. Điện áp hoạt động nằm trong khoảng 6–30 VDC. Thiết bị có đầu nối M8 và cấp bảo vệ IP67.

Dải nhiệt độ của model này từ -40°C đến 70°C. Tần số chuyển mạch được công bố đến 200 kHz. Thời gian phản hồi phù hợp với xi lanh chạy ở tốc độ cao. Thông số được trình bày tại MZTK 06P1013/KS35D.

Một cảm biến từ Baumer có thể giải quyết những bài toán nào?

Xác nhận xi lanh đã hoàn thành hành trình

Máy không nên thực hiện bước tiếp theo khi piston chưa đến đúng vị trí. Cảm biến MZTK cung cấp tín hiệu xác nhận rõ ràng. PLC chỉ kích hoạt cơ cấu tiếp theo khi nhận đủ điều kiện.

Trên máy ép, tín hiệu này giúp tránh ép khi chi tiết chưa được kẹp chặt. Trên máy đóng gói, nó bảo đảm cơ cấu đẩy đã thu về. Trên robot gắp, cảm biến xác nhận bộ kẹp đã đóng hoặc mở.

Theo dõi phao từ bên ngoài bồn

Nam châm được đặt trong phao và di chuyển theo mức chất lỏng. Cảm biến lắp ngoài thành bồn nhận biết vị trí phao. Thiết bị không cần tiếp xúc trực tiếp với lưu chất.

Giải pháp này giảm số điểm xuyên qua thành bồn. Nguy cơ rò rỉ tại vị trí lắp cũng được hạn chế. Nó phù hợp với cảnh báo mức cao hoặc mức thấp.

Phát hiện vị trí cửa và nắp bảo vệ

Nam châm được gắn trên bộ phận chuyển động. Cảm biến được cố định trên khung. Khi cửa đóng đúng vị trí, PLC nhận được tín hiệu.

Ứng dụng này phù hợp cho việc giám sát trạng thái. Nó không mặc nhiên thay thế công tắc an toàn được chứng nhận. Những máy có rủi ro cao phải sử dụng hệ thống an toàn phù hợp.

Giám sát chân chống và cơ cấu nâng

Bùn, bụi và nước có thể làm công tắc cơ khí hoạt động kém ổn định. Cảm biến từ có thể được lắp tại vị trí kín hơn. Khoảng cách phát hiện lớn giúp thiết bị tránh vùng va đập.

Tín hiệu được dùng để xác nhận chân chống đã mở hoàn toàn. Hệ thống chỉ cho phép nâng khi mọi điều kiện được đáp ứng. Điều này giúp giảm thao tác sai của người vận hành.

Vì sao cảm biến tốt vẫn có thể báo chập chờn?

Một cảm biến chất lượng không thể bù cho vị trí lắp sai. Lỗi phổ biến nhất là đặt cảm biến ngay tại ranh giới chuyển mạch. Rung động nhỏ sẽ khiến tín hiệu liên tục thay đổi.

Nam châm quá yếu cũng làm khoảng cách phát hiện giảm mạnh. Máy chạy chậm có thể vẫn nhận tín hiệu. Khi tốc độ tăng, thời gian nằm trong vùng phát hiện trở nên quá ngắn.

Vật liệu sắt từ gần cảm biến có thể làm thay đổi đường sức từ. Khoảng cách thực tế vì vậy khác với thông số danh định. Người lắp đặt nên kiểm tra tín hiệu trên toàn bộ hành trình thật.

Cáp cảm biến cũng không nên đi sát dây động lực. Động cơ và biến tần có thể tạo nhiễu điện từ. Dây tín hiệu cần được bố trí và nối đất phù hợp.

Với cảm biến xi lanh, nên tìm toàn bộ vùng LED sáng. Sau đó đặt cảm biến tại trung tâm vùng này. Cách căn chỉnh đó tạo thêm khoảng dự phòng khi máy rung.

Chọn cảm biến từ Baumer theo năm câu hỏi

Trước khi chọn model, doanh nghiệp nên trả lời năm câu hỏi sau:

1. Cảm biến cần phát hiện piston, phao hay cơ cấu chuyển động?
2. PLC đang sử dụng tín hiệu PNP hay NPN?
3. Hệ thống cần ngõ ra thường mở hay thường đóng?
4. Vị trí lắp phù hợp thân chữ nhật, thân ren hay rãnh xi lanh?
5. Khoảng cách, nhiệt độ và cấp bảo vệ yêu cầu là bao nhiêu?

Nếu thay thế cảm biến cũ, nên giữ nguyên model khi có thể. Nếu model đã ngừng sản xuất, cần so sánh toàn bộ thông số. Không nên chỉ chọn sản phẩm có hình dáng giống nhau.

Ảnh tem phải nhìn rõ mọi ký tự. Khách hàng cũng nên chụp cả vị trí lắp và đầu kết nối. Những hình ảnh này giúp nhận biết cảm biến thuộc dòng nào. Quá trình lựa chọn model thay thế sẽ chính xác hơn.

Cảm biến từ Baumer Việt Nam dành cho doanh nghiệp nào?

Sản phẩm phù hợp với nhà máy cần kiểm soát vị trí liên tục. Các ngành sử dụng phổ biến gồm đóng gói, thực phẩm và lắp ráp. Cảm biến cũng xuất hiện trên máy ép, máy dệt và thiết bị nâng hạ.

Doanh nghiệp cải tạo máy cũ có thể dùng cảm biến từ để giảm cơ cấu cơ khí. Nhà chế tạo máy có thể tích hợp cảm biến ngay từ giai đoạn thiết kế. Bộ phận bảo trì có thể dùng model tương thích để thay thế thiết bị hỏng.

Giá trị lớn nhất không nằm ở bản thân cảm biến. Giá trị nằm ở tín hiệu ổn định mà nó cung cấp. Khi máy hiểu đúng vị trí, cả dây chuyền sẽ vận hành đúng nhịp.

Câu hỏi thường gặp về cảm biến từ Baumer

Cảm biến từ Baumer có phát hiện được kim loại không?

Thiết bị phản ứng với từ trường của nam châm. Phát hiện kim loại thông thường nên sử dụng cảm biến điện cảm.

Khoảng cách phát hiện 60 mm có luôn đạt được không?

Không phải mọi điều kiện đều đạt đủ 60 mm. Khoảng cách thực tế phụ thuộc nam châm, vật liệu và cách lắp.

Cảm biến MZTK có lắp được cho mọi xi lanh không?

Khả năng tương thích phụ thuộc dạng rãnh xi lanh. Cần kiểm tra rãnh chữ T, rãnh C hoặc phụ kiện gá.

PNP và NPN có thể thay thế trực tiếp không?

Không nên thay trực tiếp. Kiểu tín hiệu phải phù hợp với sơ đồ đầu vào của PLC.

Cần cung cấp gì để kiểm tra model Baumer?

Khách hàng nên gửi model đầy đủ, ảnh tem và ảnh vị trí lắp. Điện áp, ngõ ra và số lượng cũng cần được xác nhận.

Cung cấp cảm biến từ Baumer tại Việt Nam

Hoàng Thiên Phát hỗ trợ lựa chọn và cung cấp cảm biến từ Baumer Việt Nam cho nhiều hệ thống công nghiệp. Danh mục gồm cảm biến từ trường, cảm biến xi lanh và phụ kiện kết nối.

Khách hàng có thể gửi model đang sử dụng hoặc yêu cầu kỹ thuật. Đội ngũ phụ trách sẽ hỗ trợ đối chiếu ngõ ra, kích thước và kiểu kết nối. Việc kiểm tra kỹ từ đầu giúp hạn chế đặt nhầm model.
