Khớp nối truyền động Samiflex cho motor, bơm và hộp giảm tốc công nghiệp

Trong một dây chuyền sản xuất, khớp nối chỉ chiếm một phần nhỏ trong tổng giá trị thiết bị nhưng lại nằm tại vị trí trực tiếp truyền công suất từ động cơ đến máy công tác. Vì vậy, khớp nối truyền động Samiflex thường được quan tâm khi nhà máy cần một giải pháp kết nối trục có tính đàn hồi cho motor, bơm, hộp giảm tốc, quạt và nhiều thiết bị quay khác.

Samiflex phát triển các giải pháp khớp nối phục vụ hệ thống truyền động cơ khí. Điểm đáng chú ý của khớp nối Samiflex là sử dụng phần tử đàn hồi để truyền mô-men giữa hai phía của cụm khớp nối, đồng thời hỗ trợ hấp thụ rung động và thích ứng với một mức sai lệch trục nhất định. Nhờ đặc tính này, sản phẩm phù hợp với nhiều hệ thống truyền động làm việc liên tục trong môi trường công nghiệp.

Vì sao hệ thống truyền động cần khớp nối đàn hồi Samiflex?

Một hệ thống motor và máy công tác nhìn trên bản vẽ có thể được bố trí trên cùng một đường tâm. Tuy nhiên, điều kiện vận hành thực tế phức tạp hơn nhiều. Nhiệt độ, rung động, tải trọng, độ võng của trục, độ cứng của bệ máy và sai số lắp đặt đều có thể khiến vị trí tương đối giữa hai trục thay đổi.

Khớp nối truyền động Samiflex tạo ra một vùng liên kết linh hoạt giữa hai đầu trục. Phần tử đàn hồi tiếp nhận mô-men từ phía dẫn động và truyền sang phía bị dẫn động, nhưng vẫn cho phép một mức biến dạng nhất định theo thiết kế.

Điều này đặc biệt có giá trị đối với các dây chuyền phải hoạt động nhiều giờ liên tục hoặc thường xuyên trải qua quá trình khởi động, dừng và thay đổi tải.

Samiflex giải quyết những vấn đề nào trong cụm motor – máy công tác?

Hạn chế truyền rung động giữa hai thiết bị

Rung động có thể xuất phát từ động cơ, bơm, quạt, hộp số hoặc chính thiết bị sản xuất. Nếu hai trục liên kết hoàn toàn cứng, rung động từ một phía có thể truyền trực tiếp sang phía còn lại.

Phần tử đàn hồi của khớp nối Samiflex giúp giảm bớt sự truyền rung cơ học trong hệ thống. Khả năng này không thay thế việc cân bằng và căn chỉnh máy, nhưng giúp hệ thống truyền động có mức linh hoạt tốt hơn.

Hỗ trợ xử lý tải va đập

Khi động cơ khởi động hoặc tải máy thay đổi đột ngột, mô-men truyền qua khớp nối cũng thay đổi nhanh. Các xung lực này có thể tạo tải động lên trục và ổ bi. Khớp nối đàn hồi giúp hấp thụ một phần tải va đập thay vì truyền toàn bộ lực tức thời từ thiết bị này sang thiết bị khác.

Bù sai lệch trục trong giới hạn cho phép

Trong vận hành có thể tồn tại sai lệch góc, sai lệch song song hoặc dịch chuyển theo phương dọc trục. Khớp nối đàn hồi Samiflex được thiết kế để thích ứng với một mức sai lệch nhất định tùy kích thước và cấu hình sản phẩm.

Tuy nhiên, cần phân biệt rõ giữa “khả năng bù sai lệch” và “không cần căn chỉnh”. Khớp nối không phải giải pháp để khắc phục một hệ thống lắp đặt sai nghiêm trọng. Hai trục vẫn phải được alignment theo yêu cầu kỹ thuật trước khi đưa máy vào hoạt động.

Cách khớp nối Samiflex truyền mô-men

Trong cụm truyền động, một phía của khớp nối được kết nối với trục chủ động, thường là trục motor. Phía còn lại kết nối với trục của bơm, hộp giảm tốc, quạt hoặc máy công tác.

Khi motor quay, mô-men đi từ trục motor đến hub phía chủ động. Từ đây lực quay được truyền qua phần tử đàn hồi sang phía hub còn lại và cuối cùng đến trục máy công tác.

Điểm quan trọng nằm ở phần tử đàn hồi. Bộ phận này vừa phải đủ khả năng truyền mô-men yêu cầu, vừa duy trì đặc tính đàn hồi để hỗ trợ giảm rung và bù sai lệch.

Do đó, khi lựa chọn khớp nối truyền động Samiflex, kỹ thuật viên không nên chỉ quan tâm đường kính lỗ trục. Mô-men thực tế, tốc độ quay, đặc tính tải và hệ số làm việc đều là những thông số cần được xem xét.

Các thành phần cần kiểm tra khi bảo trì khớp nối Samiflex

Thay vì chỉ kiểm tra bên ngoài, quá trình bảo trì nên tập trung vào ba khu vực chính của cụm khớp nối. Hub khớp nối là bộ phận liên kết trực tiếp với shaft. Cần kiểm tra tình trạng bề mặt, vị trí lắp, keyway và độ chắc chắn của liên kết giữa hub với trục.

Phần tử đàn hồi Samiflex là chi tiết cần đặc biệt chú ý vì đây là thành phần liên tục chịu biến dạng khi truyền mô-men. Sau thời gian vận hành, cần kiểm tra dấu hiệu mài mòn, nứt, biến dạng hoặc lão hóa.

Các chi tiết cố định và bảo vệ cần được kiểm tra để bảo đảm phần tử đàn hồi luôn được giữ đúng vị trí khi khớp nối quay. Việc phát hiện sớm những dấu hiệu bất thường giúp nhà máy chủ động kế hoạch bảo trì thay vì chờ đến khi hệ thống phải dừng đột xuất.

Những vị trí sử dụng khớp nối Samiflex trong nhà máy

Motor – bơm công nghiệp

Đây là một trong những vị trí ứng dụng điển hình của khớp nối truyền động Samiflex. Động cơ cung cấp công suất quay, trong khi khớp nối truyền mô-men sang trục bơm.

Các hệ thống có thể bao gồm bơm nước tuần hoàn, bơm dầu, bơm hóa chất, bơm xử lý nước, bơm cấp nước và nhiều loại bơm công nghiệp khác.

Ở cụm motor – pump, căn chỉnh khớp nối đặc biệt quan trọng vì sai lệch kéo dài có thể tác động đến ổ bi và phớt cơ khí của bơm.

Motor – hộp giảm tốc

Hộp giảm tốc xuất hiện trong hầu hết dây chuyền cần giảm tốc độ và tăng mô-men. Khớp nối Samiflex có thể được bố trí giữa động cơ và gearbox để tạo liên kết truyền động có tính đàn hồi.

Cấu hình này thường gặp trên băng tải, vít tải, máy khuấy, thiết bị nâng chuyển, hệ thống cấp liệu và nhiều dây chuyền sản xuất tự động.

Đối với những ứng dụng có tải khởi động lớn, cần tính toán mô-men và service factor phù hợp thay vì lựa chọn khớp nối dựa trên công suất motor đơn thuần.

Motor – quạt công nghiệp

Quạt hút bụi, quạt ID, FD fan, hệ thống thông gió và quạt công nghiệp công suất lớn đều có thể sử dụng khớp nối giữa động cơ và trục quạt.

Ở những hệ thống này, tốc độ quay và rung động là hai yếu tố đặc biệt cần lưu ý. Khớp nối phải đáp ứng tốc độ vận hành đồng thời hệ thống cần được căn chỉnh và cân bằng đúng kỹ thuật.

Băng tải và hệ thống vận chuyển vật liệu

Băng tải trong nhà máy xi măng, thép, khai khoáng hoặc cảng thường làm việc với tải biến đổi. Trong một số cấu hình truyền động, khớp nối đàn hồi Samiflex có thể được sử dụng giữa motor, gearbox và thiết bị truyền động.

Khả năng giảm tác động của tải động giúp khớp nối đàn hồi trở thành một thành phần đáng chú ý trong những dây chuyền này.

Máy khuấy và thiết bị công nghệ

Máy khuấy trong ngành hóa chất, xử lý nước, thực phẩm và các dây chuyền sản xuất khác cũng cần truyền mô-men từ motor hoặc gearbox xuống trục khuấy.

Đặc tính tải của máy khuấy phụ thuộc đáng kể vào môi chất, kích thước cánh và tốc độ quay. Vì vậy, khi lựa chọn Samiflex cho ứng dụng này cần xác định điều kiện vận hành thực tế.

6 thông số quyết định khi chọn khớp nối truyền động Samiflex

1. Công suất động cơ

Công suất motor thường được cung cấp bằng kW hoặc HP. Đây là dữ liệu đầu tiên để xác định yêu cầu truyền động nhưng chưa đủ để quyết định size khớp nối. Hai động cơ có cùng công suất nhưng chạy ở tốc độ khác nhau sẽ tạo mô-men khác nhau.

2. Tốc độ quay

Tốc độ thường được thể hiện bằng rpm. Từ công suất và tốc độ có thể tính mô-men danh định của hệ thống.

Công thức tham khảo:

T = 9550 × P / n

Trong đó T là mô-men tính bằng Nm, P là công suất kW và n là tốc độ vòng/phút. Sau khi xác định mô-men cơ bản, cần tiếp tục xem xét hệ số tải của ứng dụng.

3. Đường kính hai đầu trục

Nhà máy cần xác định đường kính shaft phía motor và phía thiết bị. Hai đầu trục không nhất thiết có cùng đường kính.

Ví dụ, motor có thể sử dụng shaft Ø55 mm trong khi gearbox sử dụng shaft Ø60 mm. Hub tương ứng phải được gia công hoặc lựa chọn phù hợp với từng phía.

4. Đặc tính tải

Một bơm ly tâm vận hành ổn định có yêu cầu khác với máy nghiền hoặc băng tải chịu tải nặng. Tải càng có nhiều va đập hoặc biến động, việc xác định hệ số làm việc càng quan trọng. Đây cũng là lý do không nên lựa chọn khớp nối Samiflex chỉ bằng cách nhìn kích thước của khớp nối cũ.

5. Nhiệt độ và môi trường

Nhiệt độ xung quanh, bụi, dầu, hóa chất và các yếu tố môi trường có thể ảnh hưởng đến tuổi thọ của vật liệu đàn hồi. Với nhà máy xi măng, thép, khai khoáng hoặc hóa chất, thông tin môi trường vận hành nên được cung cấp khi lựa chọn sản phẩm.

6. Điều kiện khởi động

Motor khởi động trực tiếp, biến tần, soft starter hoặc hệ thống có tải khởi động lớn sẽ tạo điều kiện làm việc khác nhau cho khớp nối. Đối với các thiết bị quan trọng, nên cung cấp đầy đủ thông tin vận hành để xác định cấu hình Samiflex phù hợp.

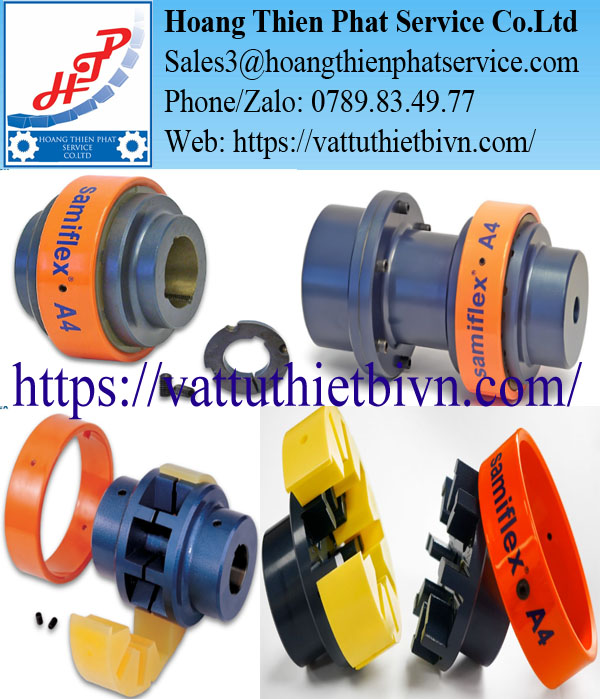

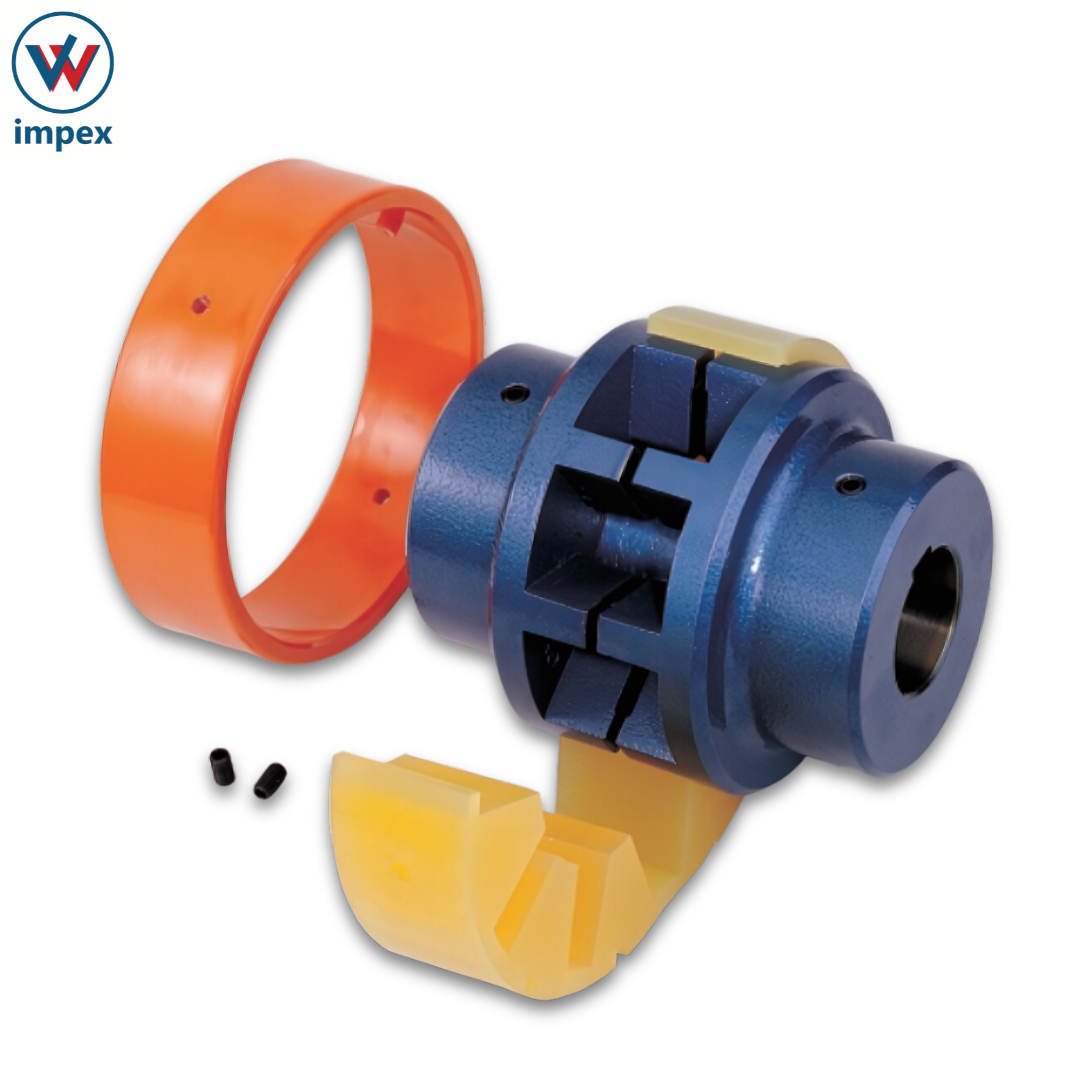

Chọn khớp nối Samiflex mới hay chỉ thay phần tử đàn hồi?

Đây là tình huống thường gặp khi bảo trì thiết bị cũ. Nếu hai hub vẫn còn tốt, không biến dạng, không hư hỏng vị trí lắp trục và kích thước vẫn phù hợp, nhà máy có thể kiểm tra khả năng chỉ thay phần tử đàn hồi Samiflex.

Ngược lại, nếu hub bị mòn, hư keyway, biến dạng hoặc hệ thống đang được thay đổi công suất, tốc độ hay đường kính trục, nên đánh giá lại toàn bộ khớp nối. Không nên mặc định rằng thay đúng kích thước cũ luôn là phương án tối ưu nếu điều kiện vận hành của máy đã thay đổi so với thiết kế ban đầu.

Dấu hiệu cho thấy khớp nối cần được kiểm tra

Tiếng ồn bất thường tại khu vực coupling là dấu hiệu đầu tiên cần chú ý. Tuy nhiên, tiếng ồn không nhất thiết đồng nghĩa với hư khớp nối mà có thể liên quan đến ổ bi hoặc sai lệch trục. Rung động tăng sau một thời gian vận hành cũng là lý do cần kiểm tra alignment và phần tử đàn hồi.

Nếu quan sát thấy phần tử đàn hồi bị nứt, mòn mạnh, biến dạng hoặc có dấu hiệu lão hóa, nhà máy nên lên kế hoạch thay thế.

Trường hợp phụ tùng đàn hồi liên tục hư trong thời gian ngắn, cần tìm nguyên nhân gốc. Khả năng cao vấn đề không đơn thuần nằm ở vật tư mà có thể liên quan đến sai tâm, quá tải, nhiệt độ hoặc lựa chọn sai kích thước khớp nối.

Khớp nối Samiflex trong các ngành công nghiệp tại Việt Nam

Khớp nối truyền động Samiflex phù hợp với nhiều hệ thống máy quay được sử dụng trong nhà máy. Đối với ngành xi măng, sản phẩm có thể phục vụ các cụm quạt, băng tải, bơm, máy cấp liệu và hệ thống truyền động phụ trợ.

Trong ngành thép, các vị trí motor – gearbox, bơm dầu, quạt công nghiệp và hệ thống vận chuyển vật liệu là những ứng dụng cần nhiều loại coupling khác nhau. Ngành khai khoáng thường có điều kiện tải nặng, bụi và rung động cao, vì vậy việc lựa chọn khớp nối cần đặc biệt quan tâm đến hệ số tải và điều kiện môi trường.

Thông tin cần gửi khi hỏi mua khớp nối Samiflex

Để đối chiếu nhanh một khớp nối Samiflex tại Việt Nam, nên ưu tiên cung cấp model hoặc size đang sử dụng. Nếu model trên thiết bị không còn đọc được, cần bổ sung hình ảnh và kích thước thực tế.

Một yêu cầu kỹ thuật đầy đủ nên có: Samiflex model/size, công suất motor, tốc độ rpm, đường kính shaft phía motor, đường kính shaft phía máy, loại thiết bị được dẫn động, nhiệt độ làm việc và số lượng cần thay thế.

Nếu chỉ cần phụ tùng, nên ghi rõ cần phần tử đàn hồi Samiflex hay toàn bộ bộ khớp nối. Việc phân biệt ngay từ đầu giúp hạn chế trường hợp báo nguyên bộ trong khi nhà máy chỉ cần chi tiết thay thế.
